Kontur anfahren und verlassen 6.3
6
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
189
NC-Beispielsätze
N50 G00 G40 G90 X-30 Y+50 * Startpunkt
N60 G01 G41 X+0 Y+50 F350 * Erster Konturpunkt
N70 G26 R5 *
Tangential anfahren mir Radius R = 5 mm
. . .
KONTURELEMENTE PROGRAMMIEREN
. . .
Letzter Konturpunkt
N210 G27 R5 * Tangential Wegfahren mit Radius R = 5 mm
N220 G00 G40 X-30 Y+50 * Endpunkt

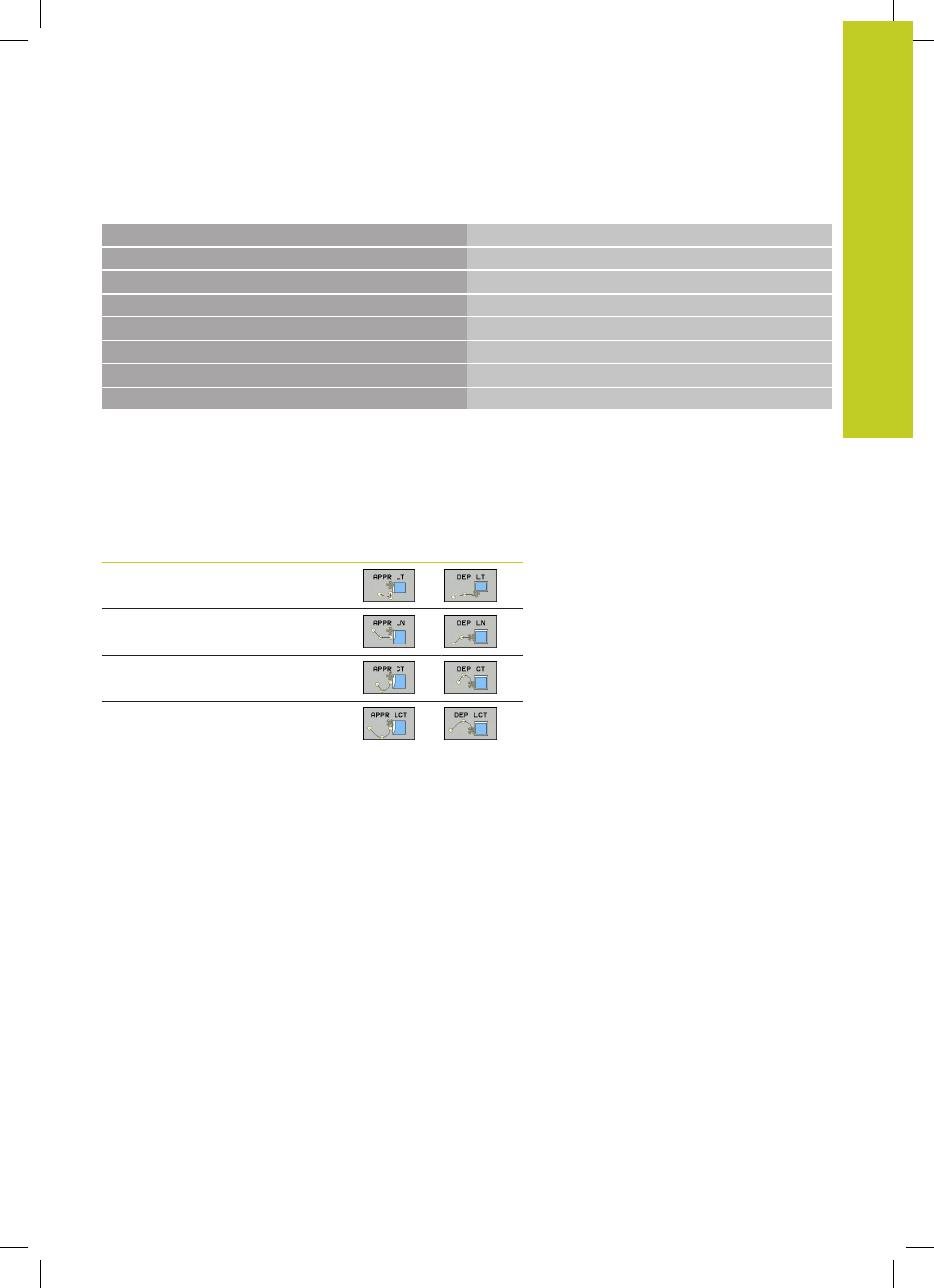

Übersicht: Bahnformen zum Anfahren und Verlassen
der Kontur
Die Funktionen APPR (engl. approach = Anfahrt) und DEP (engl.
departure = Verlassen) werden mit der APPR/DEP-Taste aktiviert.
Danach lassen sich folgende Bahnformen über Softkeys wählen:
Funktion Anfahren Verlassen
Gerade mit tangentialem Anschluss
Gerade senkrecht zum Konturpunkt
Kreisbahn mit tangentialem
Anschluss
Kreisbahn mit tangentialem
Anschluss an die Kontur, An- und
Wegfahren zu einem Hilfspunkt
außerhalb der Kontur auf tangential
anschließendem Geradenstück
Schraubenlinie anfahren und verlassen
Beim Anfahren und Verlassen einer Schraubenlinie (Helix) fährt das
Werkzeug in der Verlängerung der Schraubenlinie und schließt so
auf einer tangentialen Kreisbahn an die Kontur an. Verwenden Sie
dazu die Funktion
APPR CT bzw. DEP CT.
