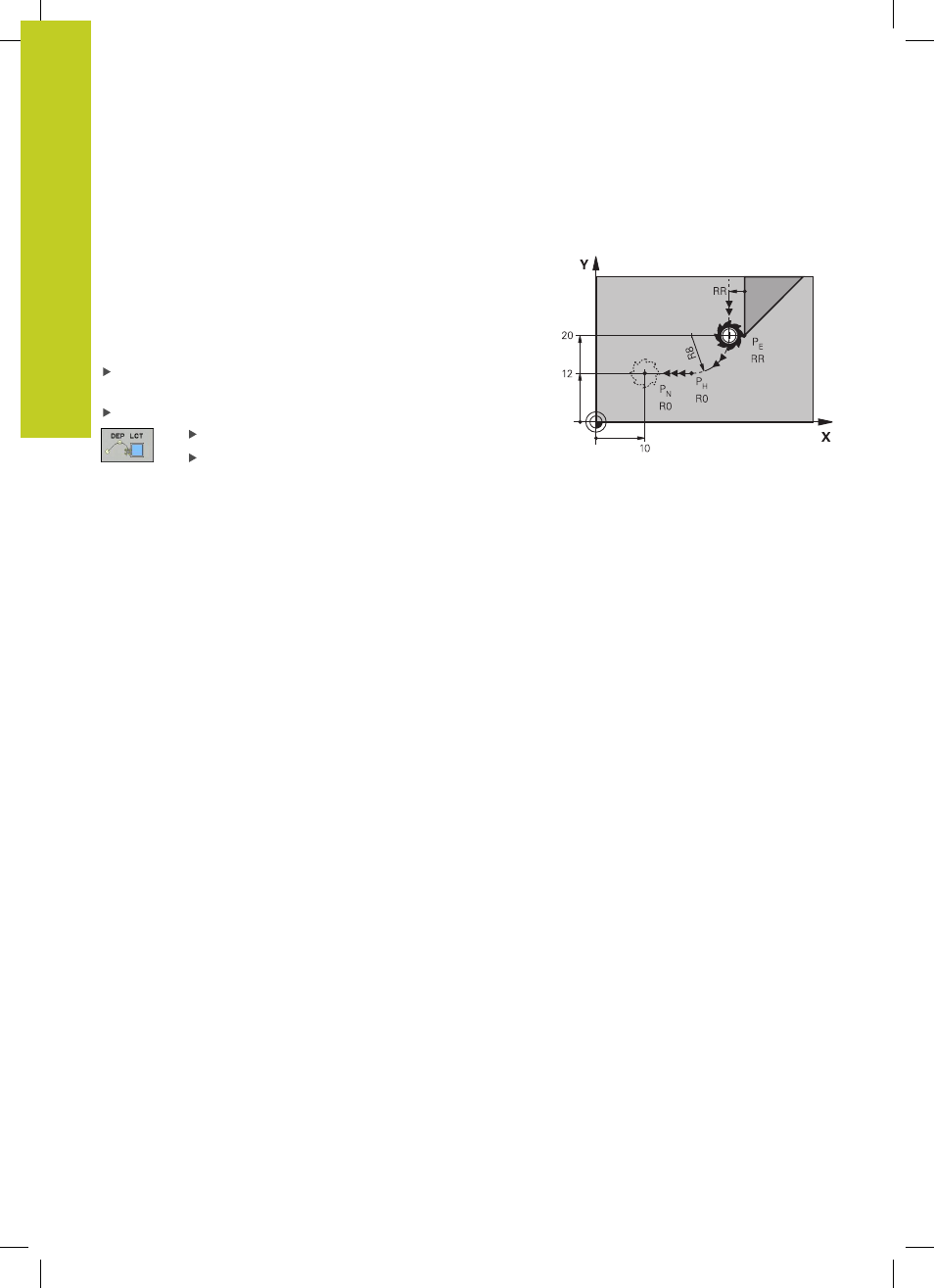

Wegfahren auf einer Kreisbahn mit tangentialem
Anschluss an Kontur und Geradenstück: DEP LCT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
auf einen Hilfspunkt P
H
. Von dort fährt es auf
einer Geraden zum Endpunkt P
N
. Das letzte Konturelement und
die Gerade von P
H
– P
N
haben mit der Kreisbahn tangentiale
Übergänge. Damit ist die Kreisbahn durch den Radius R eindeutig
festgelegt.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP LCT eröffnen:
Koordinaten des Endpunkts P
N
eingeben
Radius R der Kreisbahn. R positiv eingeben
