Handbetrieb und Einrichten
13.8 Bezugspunkt-Setzen mit 3D-Tastsystem
13
416
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
13.8 Bezugspunkt-Setzen mit 3D-
Tastsystem
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit 416
Ecke als Bezugspunkt setzen 417
Kreismittelpunkt als Bezugspunkt
setzen 418
Mittelachse als Bezugspunkt
Mittelachse als Bezugspunkt setzen
420

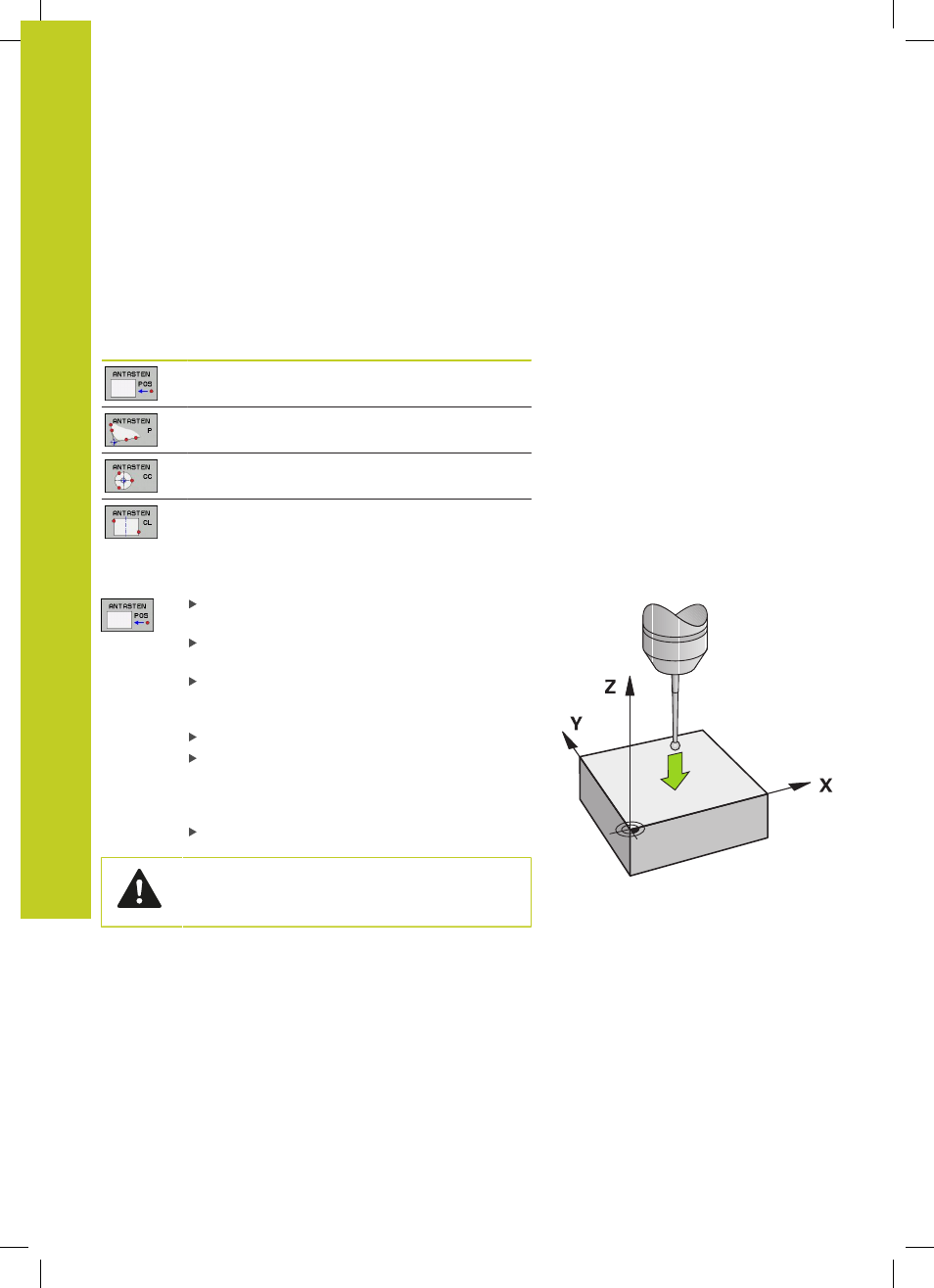

Bezugspunkt-Setzen in einer beliebigen Achse
Antastfunktion wählen: Softkey ANTASTEN POS
drücken
Tastsystem in die Nähe des Antastpunkts
positionieren
Antastrichtung und gleichzeitig Achse wählen,
für die der Bezugspunkt gesetzt wird, z.B. Z in
Richtung Z– antasten: Über Softkey wählen
Antasten: Externe START-Taste drücken
Bezugspunkt: Soll-Koordinate eingeben, mit
Softkey
bezugsp. setzen übernehmen, siehe
"Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben", Seite 406
Antast-Funktion beenden: Softkey
END drücken
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
