Handbetrieb und Einrichten
13.9 Bearbeitungsebene schwenken (Software-Option 1)
13
428
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

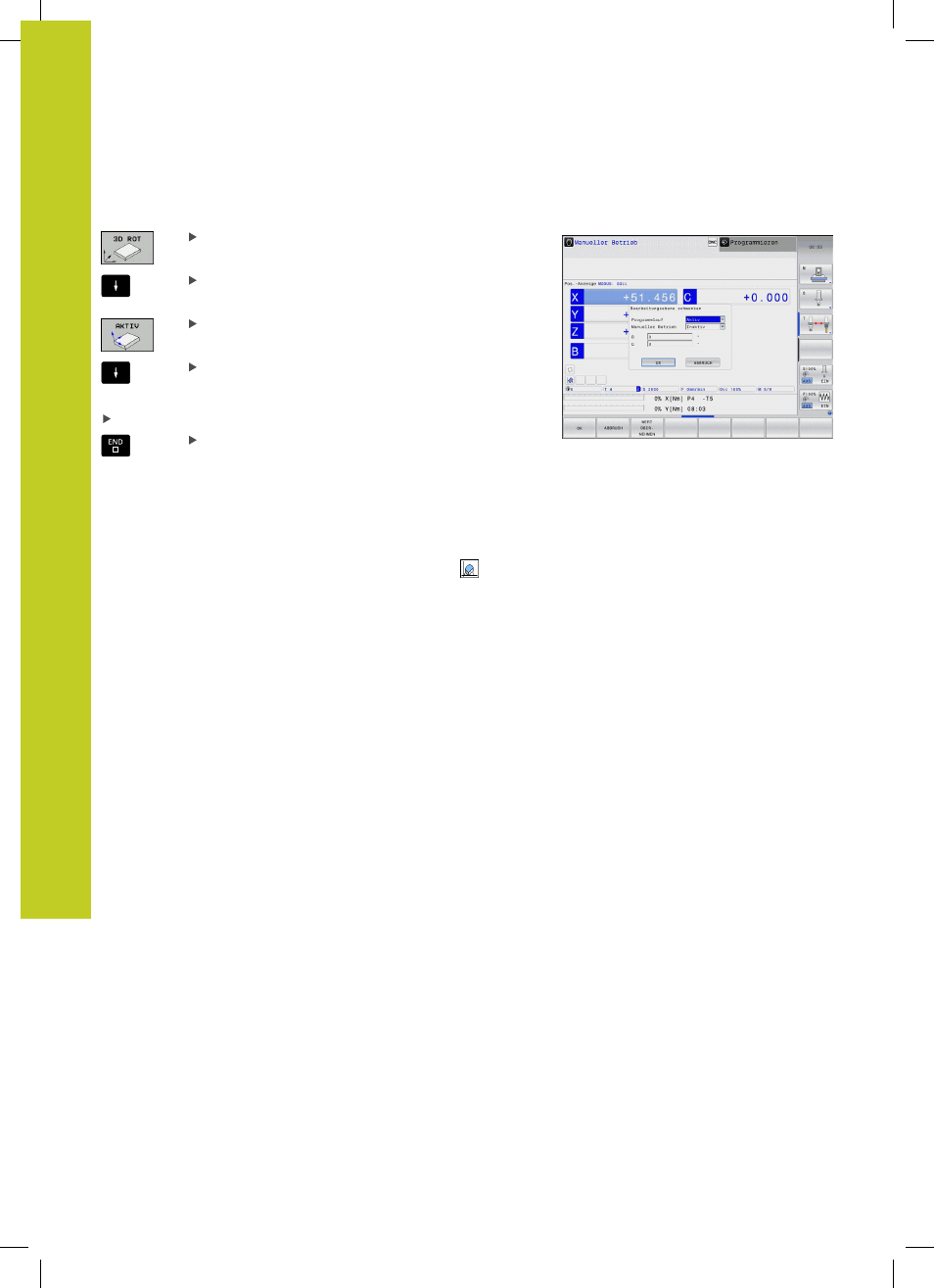

Manuelles Schwenken aktivieren
Manuelles Schwenken wählen: Softkey 3D ROT
drücken
Hellfeld per Pfeiltaste auf Menüpunkt
Manueller
Betrieb positionieren
Manuelles Schwenken aktivieren: Softkey AKTIV
drücken
Hellfeld per Pfeiltaste auf gewünschte Drehachse
positionieren
Schwenkwinkel eingeben
Eingabe beenden: Taste END
Zum Deaktivieren setzen Sie im Menü
Bearbeitungsebene
schwenken die gewünschten Betriebsarten auf Inaktiv.
Wenn die Funktion Bearbeitungsebene schwenken aktiv ist und
die TNC die Maschinenachsen entsprechend der geschwenkten
Achsen verfährt, blendet die Status-Anzeige das Symbol ein.
Falls Sie die Funktion Bearbeitungsebene schwenken für
die Betriebsart Programmlauf auf Aktiv setzen, gilt der im
Menü eingetragene Schwenkwinkel ab dem ersten Satz des
abzuarbeitenden Bearbeitungs-Programms. Verwenden Sie
im Bearbeitungs-Programm den Zyklus
G80 oder die PLANE-
Funktion, sind die dort definierten Winkelwerte wirksam. Im Menü
eingetragene Winkelwerte werden mit den aufgerufenen Werten
überschrieben.
