Programmieren: Konturen programmieren
6.4 Bahnbewegungen - rechtwinklige Koordinaten
6
196
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

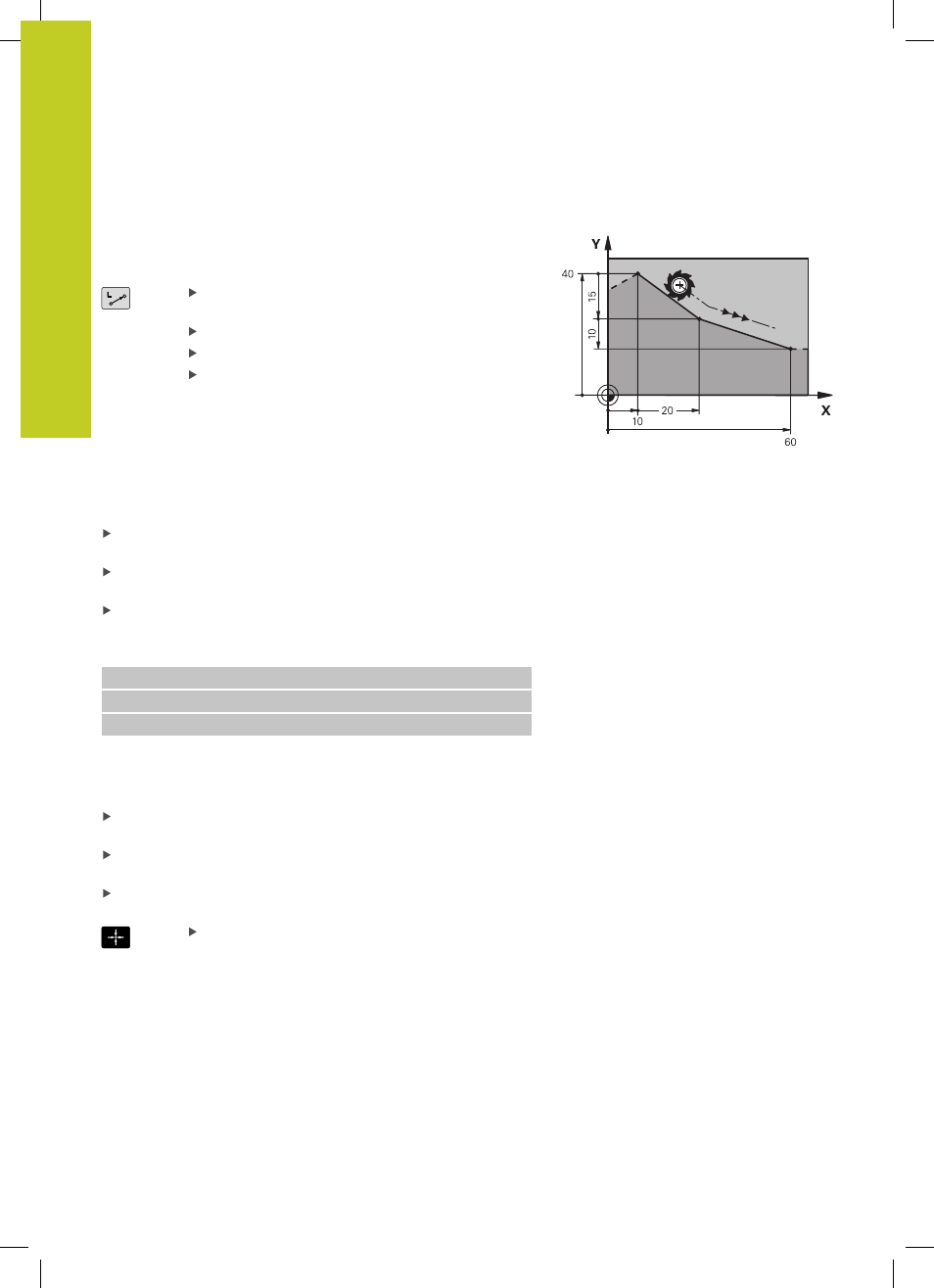

Gerade im Eilgang G00 Gerade mit Vorschub G01 F
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der
Endpunkt des vorangegangenen Satzes.
Koordinaten des Endpunkts der Geraden, falls
nötig
Radiuskorrektur
Vorschub F
Zusatz-Funktion M
Eilgangbewegung
Einen Geraden-Satz für eine Eilgangbewegung (
G00-Satz) können
Sie auch mit der Taste
L eröffnen:
Drücken Sie die Taste L zum eröffnen eines Programmsatzes für
eine Geradenbewegung
Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen
Wählen Sie den Softkey
G00 für eine Verfahrbewegung im
Eilgang
NC-Beispielsätze
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Ist-Position übernehmen
Einen Geraden-Satz (
G01-Satz) können Sie auch mit der Taste „Ist-
Position-übernehmen“ generieren:
Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb
auf die Position, die übernommen werden soll
Bildschirm-Anzeige auf Programm-Einspeichern/Editieren
wechseln
Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
Taste „
Ist-Position-übernehmen“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten
der Ist-Position
