Kontur anfahren und verlassen 6.3
6
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
193

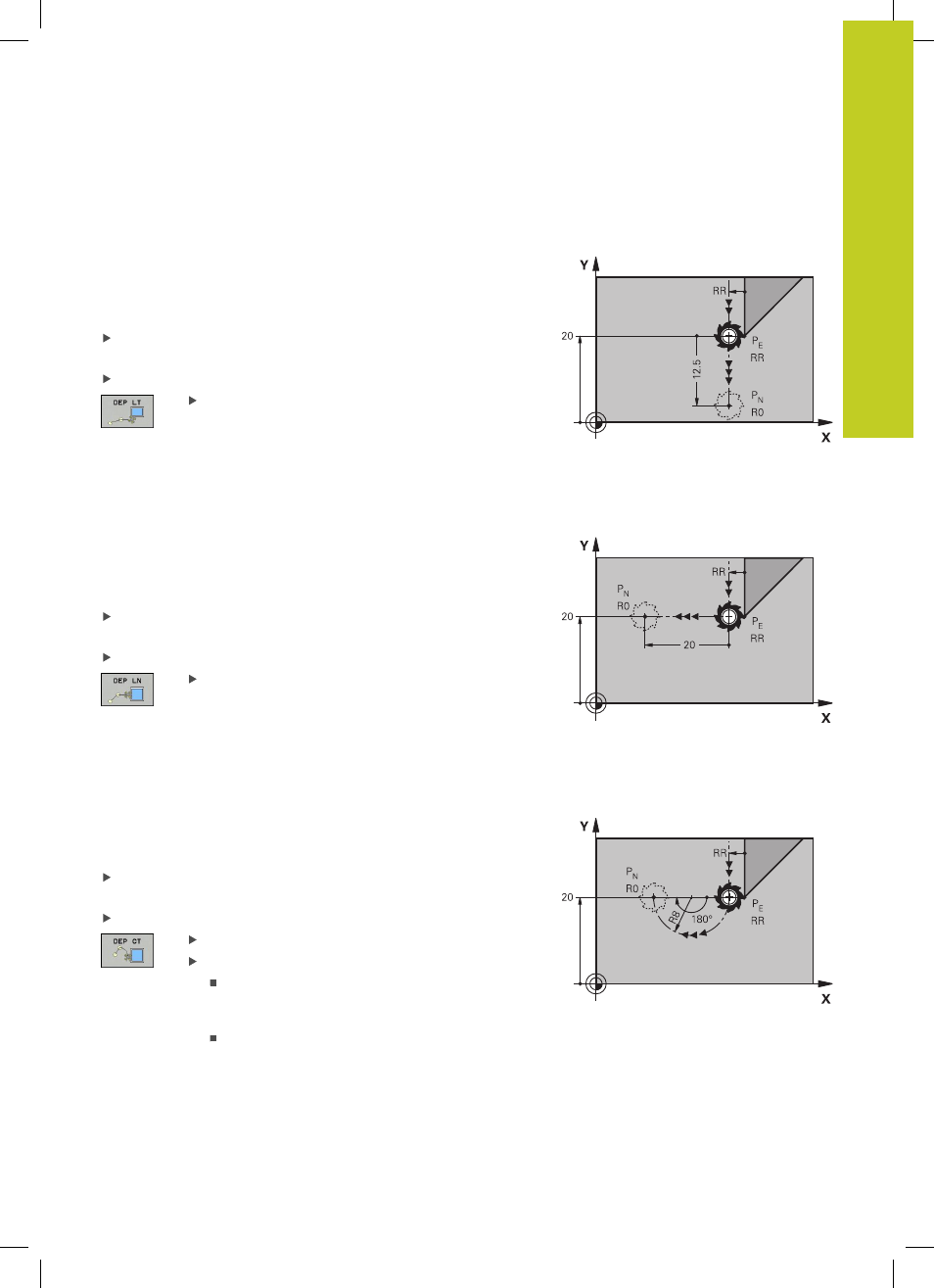

Wegfahren auf einer Geraden mit tangentialem
Anschluss:
DEP LT
Die TNC fährt das Werkzeug auf einer Geraden vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Gerade liegt in der
Verlängerung des letzten Konturelements. P
N
befindet sich im
Abstand
LEN von P
E
.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP LT eröffnen:
LEN: Abstand des Endpunkts P
N
vom letzten
Konturelement P
E
eingeben
Wegfahren auf einer Geraden senkrecht zum letzten
Konturpunkt:
DEP LN
Die TNC fährt das Werkzeug auf einer Geraden vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Gerade führt senkrecht vom
letzten Konturpunkt P
E
weg. P
N
befindet sich von P
E
im Abstand
LEN + Werkzeug-Radius.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP LN eröffnen:
LEN: Abstand des Endpunkts P
N
eingeben
Wichtig:
LEN positiv eingeben!
Wegfahren auf einer Kreisbahn mit tangentialem
Anschluss:
DEP CT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Kreisbahn schließt tangential
an das letzte Konturelement an.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP CT eröffnen:
Mittelpunktswinkel
CCA der Kreisbahn
Radius R der Kreisbahn
Das Werkzeug soll zu der Seite das Werkstück
verlassen, die durch die Radiuskorrektur
festgelegt ist: R positiv eingeben.
Das Werkzeug soll zu der entgegengesetzten
Seite das Werkstück verlassen, die durch
die Radiuskorrektur festgelegt ist: R negativ
eingeben.
