Programmieren: Konturen programmieren
6.4 Bahnbewegungen - rechtwinklige Koordinaten
6
200
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

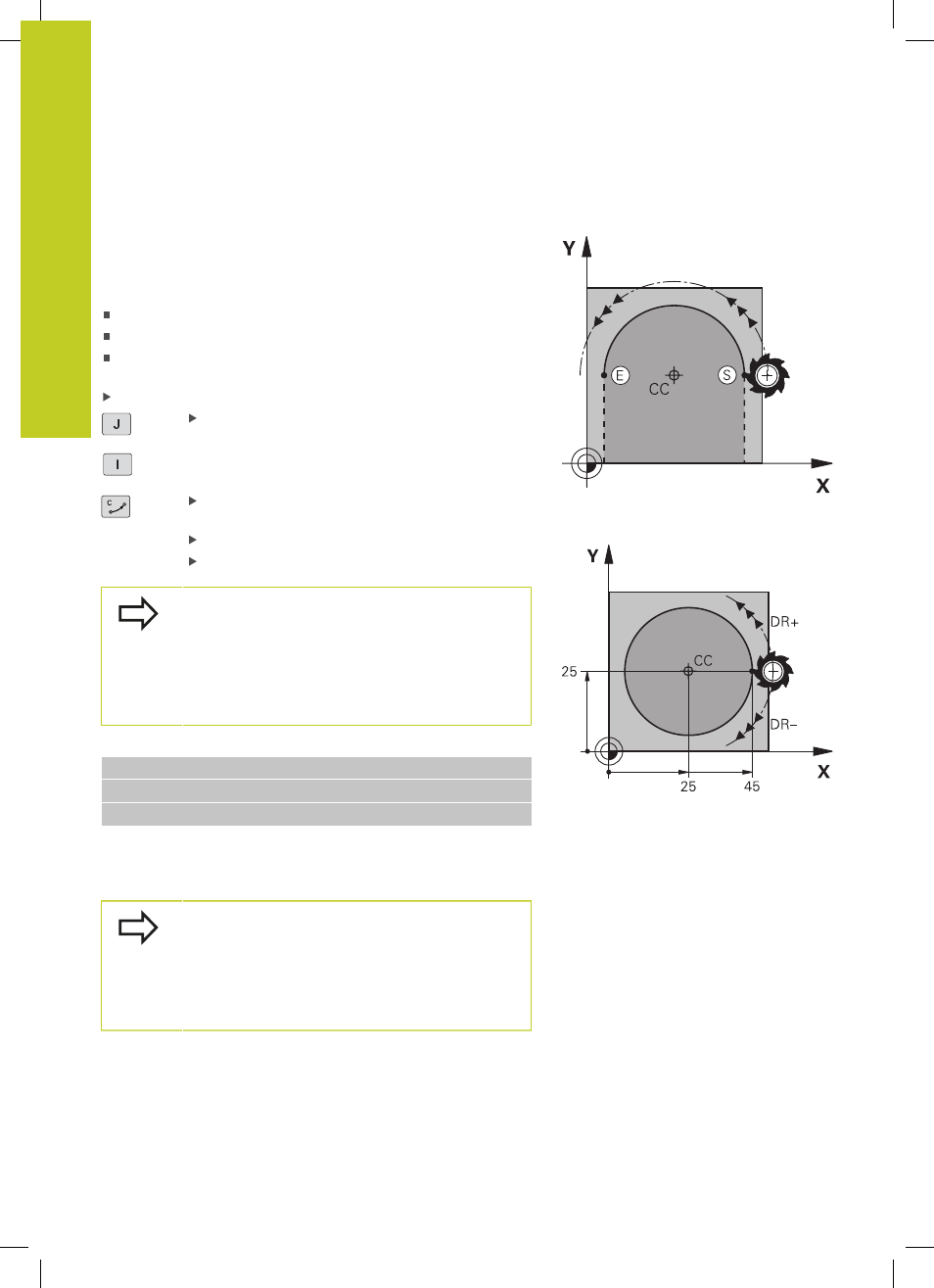

Kreisbahn
C um Kreismittelpunkt CC
Legen Sie den Kreismittelpunkt
I, J fest, bevor Sie die Kreisbahn
programmieren. Die zuletzt programmierte Werkzeug-Position vor
der Kreisbahn ist der Startpunkt der Kreisbahn.
Drehsinn
Im Uhrzeigersinn:
G02
Im Gegen-Uhrzeigersinn:
G03
Ohne Drehrichtungs-Angabe:
G05. Die TNC fährt die Kreisbahn
mit der zuletzt programmierten Drehrichtung
Werkzeug auf den Startpunkt der Kreisbahn fahren
Koordinaten des Kreismittelpunkts eingeben
Koordinaten des Kreisbogen-Endpunkts eingeben,
falls nötig:
Vorschub F
Zusatz-Funktion M
Die TNC verfährt Kreisbewegungen normalerweise
in der aktiven Bearbeitungsebene. Wenn Sie
Kreise programmieren, die nicht in der aktiven
Bearbeitungseben liegen, z.B.
G2 Z... X... bei
Werkzeug-Achse Z, und gleichzeitig diese Bewegung
rotieren, dann verfährt die TNC einen Raumkreis,
also einen Kreis in 3 Achsen (Software-Option 1).
NC-Beispielsätze
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
Vollkreis
Programmieren Sie für den Endpunkt die gleichen Koordinaten wie
für den Startpunkt.
Start- und Endpunkt der Kreisbewegung müssen auf
der Kreisbahn liegen.
Eingabe-Toleranz: bis 0.016 mm (über Maschinen-
Parameter
circleDeviation wählbar).
Kleinstmöglicher Kreis, den die TNC verfahren kann:
0.0016 µm.
