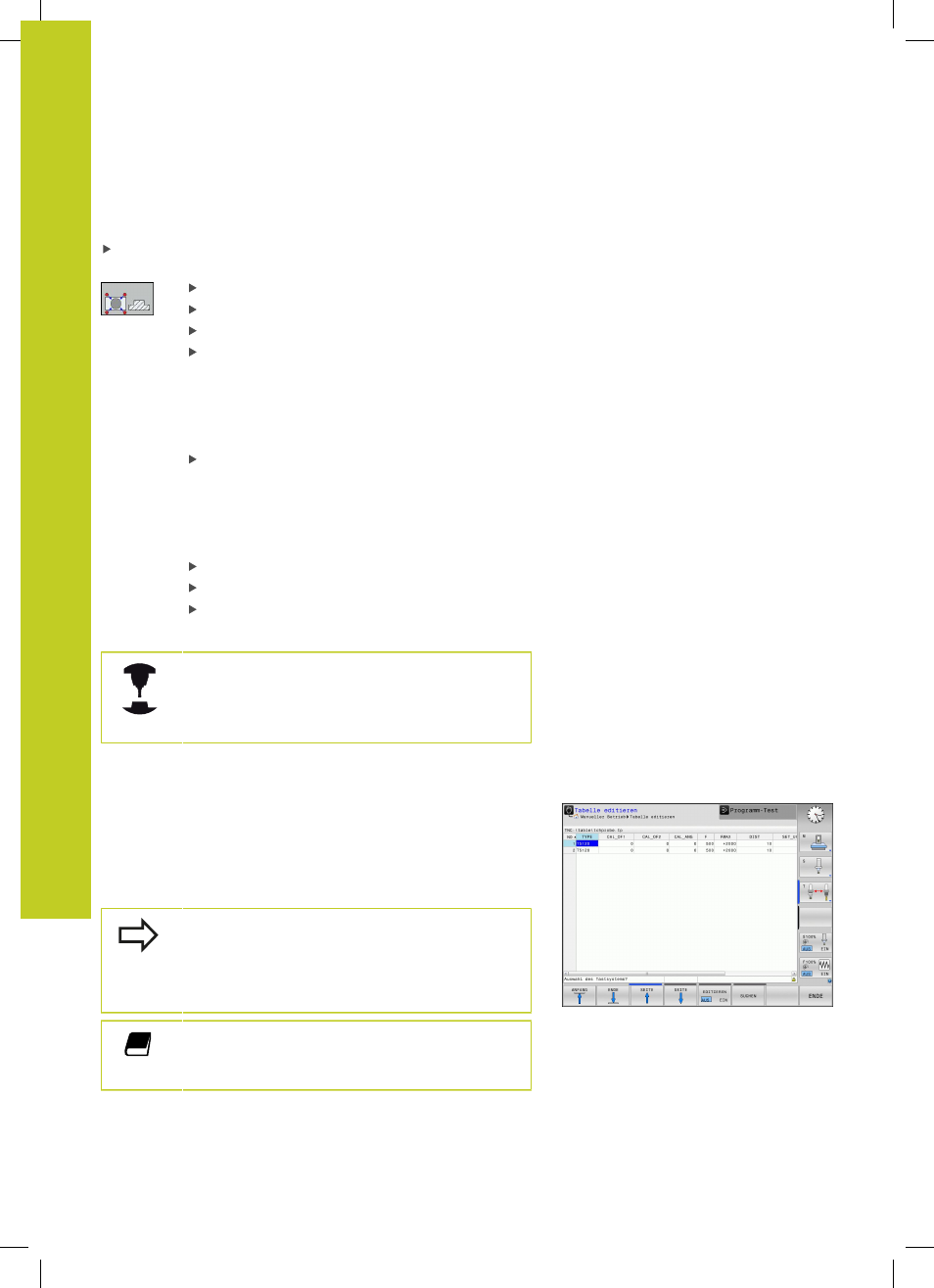

Handbetrieb und Einrichten
13.6 3D-Tastsystem kalibrieren
13
412
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
Gehen Sie beim manuellen Kalibrieren mit einem Zapfen bzw.
Kalibrierdorn wie folgt vor:
Tastkugel in der Betriebsart
Manueller Betrieb mittig über den
Kalibrierdorn positionieren
Kalibrier-Funktion wählen: Softkey
KAL. R drücken
Durchmesser des Zapfens eingeben
Sicherheitsabstand eingeben
Neuer kal. Spindelwinkel: Spindelwinkel mit
dem die Kalibrierung durchgeführt wird. Die
TNC verwendet den Wert CAL_ANG aus der
Tastsystem-Tabelle als Vorgabe. Falls Sie den
Wert ändern, speichert die TNC den Wert beim
Kalibrieren in der Tastsystem-Tabelle.
Antasten: externe START-Taste drücken. Das
3D-Tastsystem tastet in einer automatischen
Antastroutine alle erforderlichen Punkte an und
errechnet den wirksamen Tastkugel-Radius. Wenn
eine Umschlagmessung möglich ist, errechnet die
TNC den Mittenversatz
Ergebnisse überprüfen (ggf. Werte ändern)
Softkey
OK drücken um die Werte zu übernehmen
Softkey
ENDE drücken um die Kalibrierfunktion zu
beenden
Um den Tastkugel-Mittenversatz zu bestimmen,
muss die TNC vom Maschinenhersteller vorbereitet
sein.
Beachten Sie Ihr Maschinenhandbuch!
Kalibrierwerte anzeigen
Die TNC speichert wirksame Länge und wirksamen Radius
des Tastsystems in der Werkzeugtabelle. Den Tastsystem-
Mittenversatz speichert die TNC in der Tastsystem-Tabelle, in den
Spalten
CAL_OF1 (Hauptachse) und CAL_OF2 (Nebenachse). Um
die gespeicherten Werte anzuzeigen, drücken Sie den Softkey
Tastsystem-Tabelle.
Beachten Sie, dass Sie die richtige Werkzeug-
Nummer aktiv haben, wenn Sie das Tastsystem
verwenden, unabhängig davon, ob Sie einen
Tastsystem-Zyklus im Automatik-Betrieb oder in der
Betriebsart
Manueller Betrieb abarbeiten wollen.
Weitere Informationen zur Tastsystem-Tabelle finden
Sie im Benutzer-Handbuch Zyklenprogrammierung.
