HEIDENHAIN iTNC 530 223
6.4
Bahnbew
egung
en
-
re
chtwinklig
e
K
oor
dinat
en

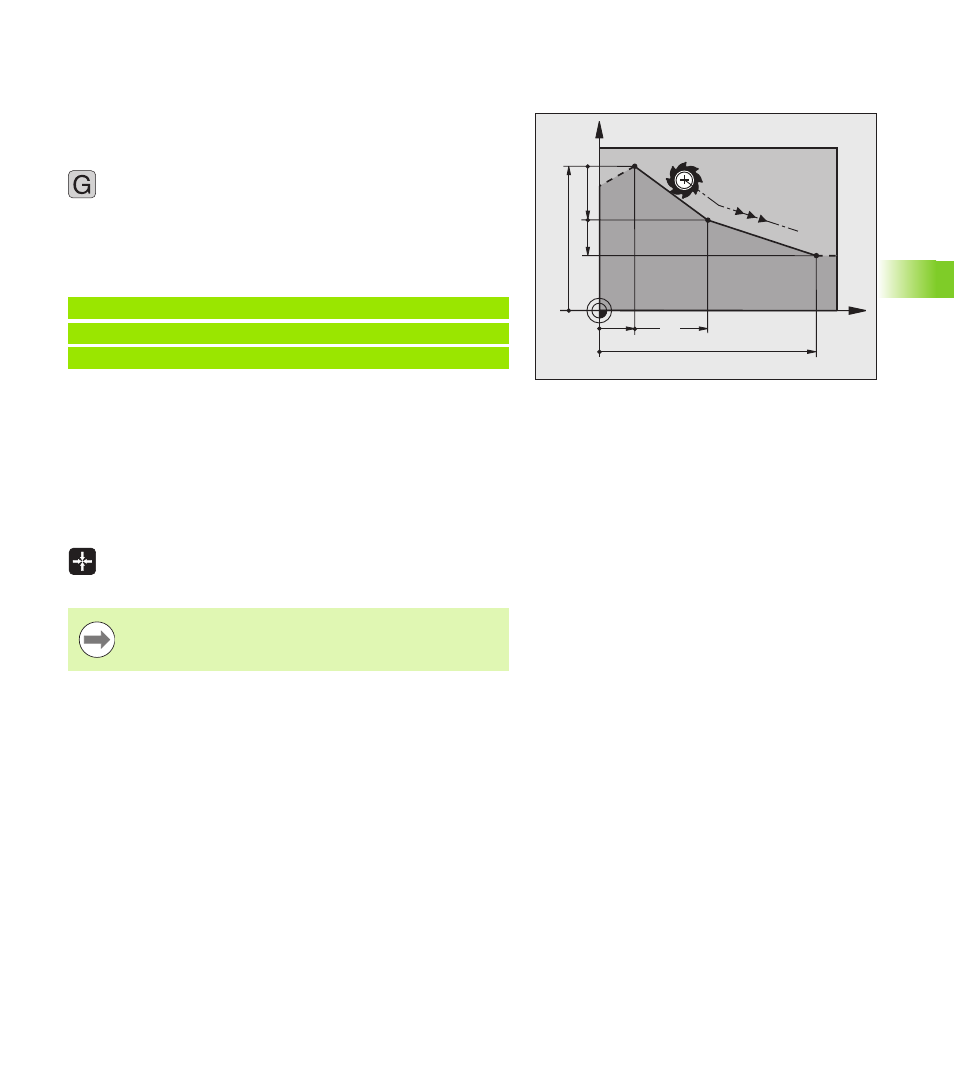

Gerade im Eilgang G00
Gerade mit Vorschub G01 F
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
 Koordinaten
des Endpunkts der Geraden, falls nötig
 Radiuskorrektur G41/G42/G40
 Vorschub F
 Zusatz-Funktion M
NC-Beispielsätze
Ist-Position übernehmen
Einen Geraden-Satz (G01-Satz) können Sie auch mit der Taste „IST-
POSITION-ÜBERNEHMEN“ generieren:
 Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
 Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
 Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
 Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten der
Ist-Position
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Die Anzahl der Achsen, die die TNC im G01-Satz speichert,
legen Sie über die MOD-Funktion fest (siehe
„Achsauswahl für G01-Satz-Generierung”, Seite 595).
