274 Programmieren: Unterprogramme und Programmteil-Wiederholungen
8.6
Pr
ogr
ammier
-Beispiele
8.6 Programmier-Beispiele

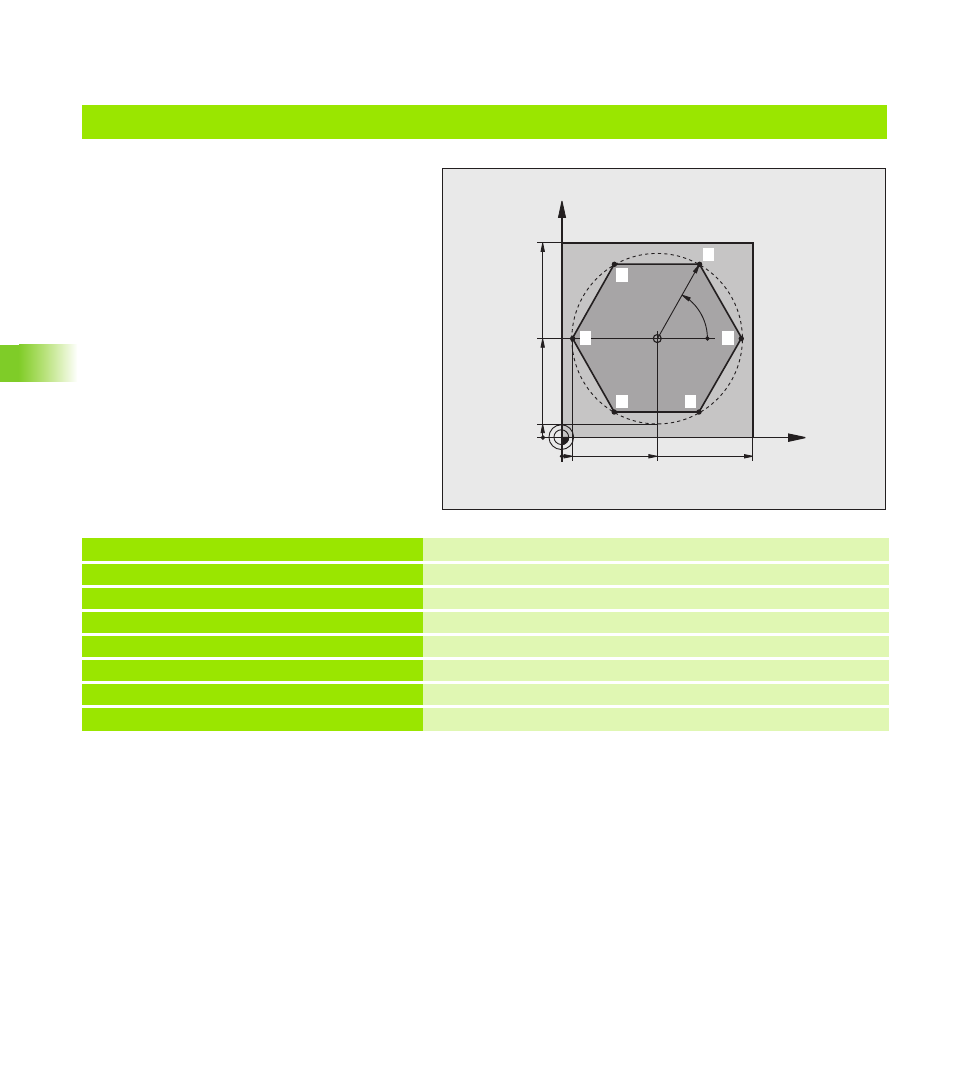

Beispiel: Konturfräsen in mehreren Zustellungen
Programm-Ablauf
 Werkzeug vorpositionieren auf Oberkante
Werkstück
 Zustellung inkremental eingeben
 Konturfräsen
 Zustellung und Konturfräsen wiederholen
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S3500 *
Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 * Werkzeug freifahren
N60 I+50 J+50 * Pol setzen
N70 G10 R+60 H+180 * Vorpositionieren Bearbeitungsebene
N80 G01 Z+0 F1000 M3 * Vorpositionieren auf Oberkante Werkstück
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
