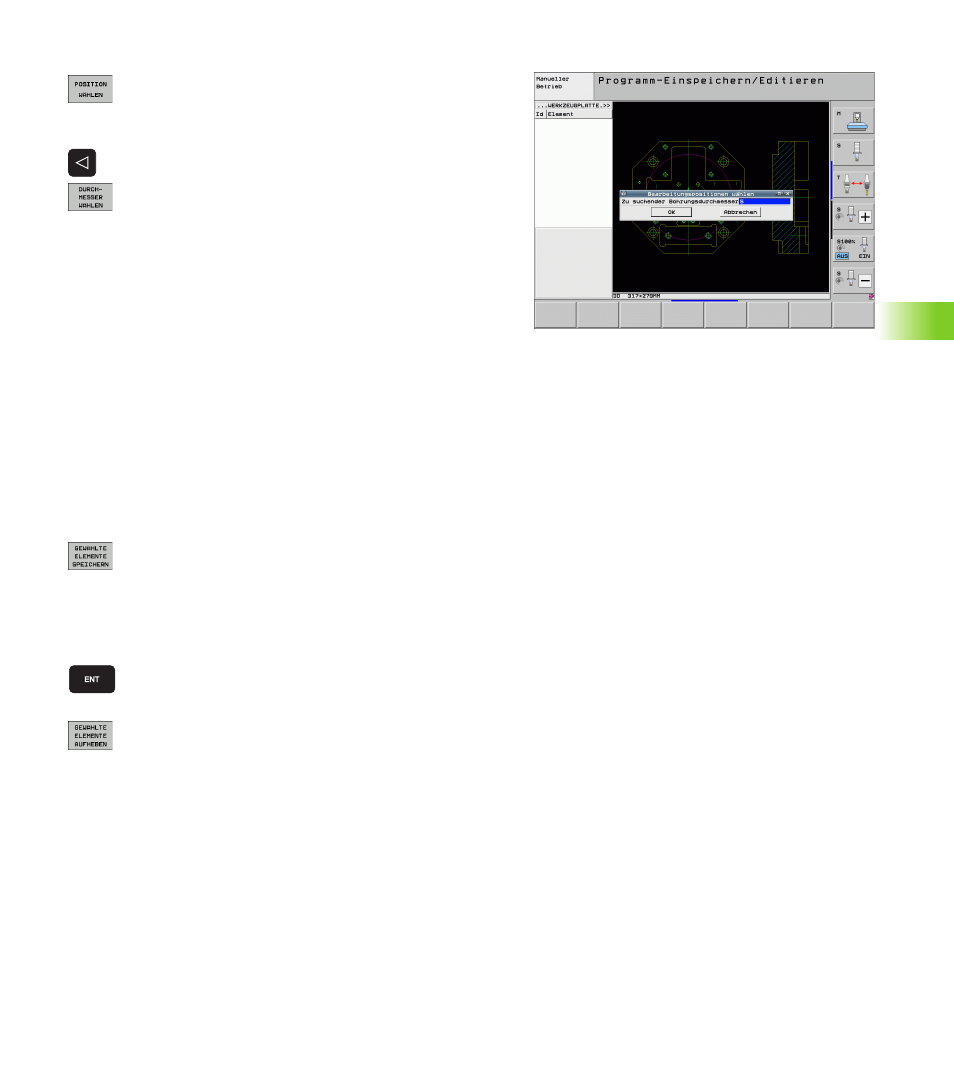

Schnellanwahl von Bohrpositionen über Durchmesser-Eingabe
Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist für
die Positionsauswahl aktiv
Letzte Softkey-Leiste wählen
Dialog zur Durchmessereingabe öffnen: Die TNC zeigt
ein Überblendfenster, in dem Sie einen beliebigen
Durchmesser eingeben können
Gewünschten Durchmesser eingeben, mit Taste ENT
bestätigen: Die TNC durchsucht die DXF-Datei nach
dem eingegebenen Durchmesser und blendet
danach ein Fenster ein, in dem der Durchmesser
gewählt ist, der dem von Ihnen eingegebenen
Durchmesser am nächsten kommt. Zusätzlich
können Sie die Bohrungen nachträglich nach ihrer
Größe filtern
Ggf. Filtereinstellungen setzen (siehe
„Filtereinstellungen” auf Seite 258) und mit
Schaltfläche Anwenden bestätigen: Die TNC
übernimmt die gewählten Positionen ins linke
Fenster (anzeigen eines Punkt-Symbols)
Bei Bedarf können Sie bereits selektierte Elemente
wieder deselektieren, indem Sie nochmal einen
Bereich aufziehen, jedoch zusätzlich die Taste CTRL
gedrückt halten
Gewählte Bearbeitungspositionen in eine Punkte-
Datei speichen: Die TNC zeigt ein Überblendfenster,
in dem Sie einen beliebigen Dateinamen eingeben
können. Grundeinstellung: Name der DXF-Datei.
Wenn der Name der DXF-Datei Umlaute oder
Leerstellen enthält, dann ersetzt die TNC diese
Zeichen durch einen Unterstrich
Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem Verzeichnis, in dem auch die DXF-
Datei gespeichert ist
Wenn Sie noch weiter Bearbeitungspositionen
wählen wollen um diese in einer anderen Datei zu
speichern: Softkey GEWÄHLTE ELEMENTE
AUFHEBEN drücken und wie zuvor beschrieben
wählen
