512 Handbetrieb und Einrichten
14.8 Bezugspunkt-Setz
en mit T
astsyst
em
14.8 Bezugspunkt-Setzen mit
Tastsystem
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:

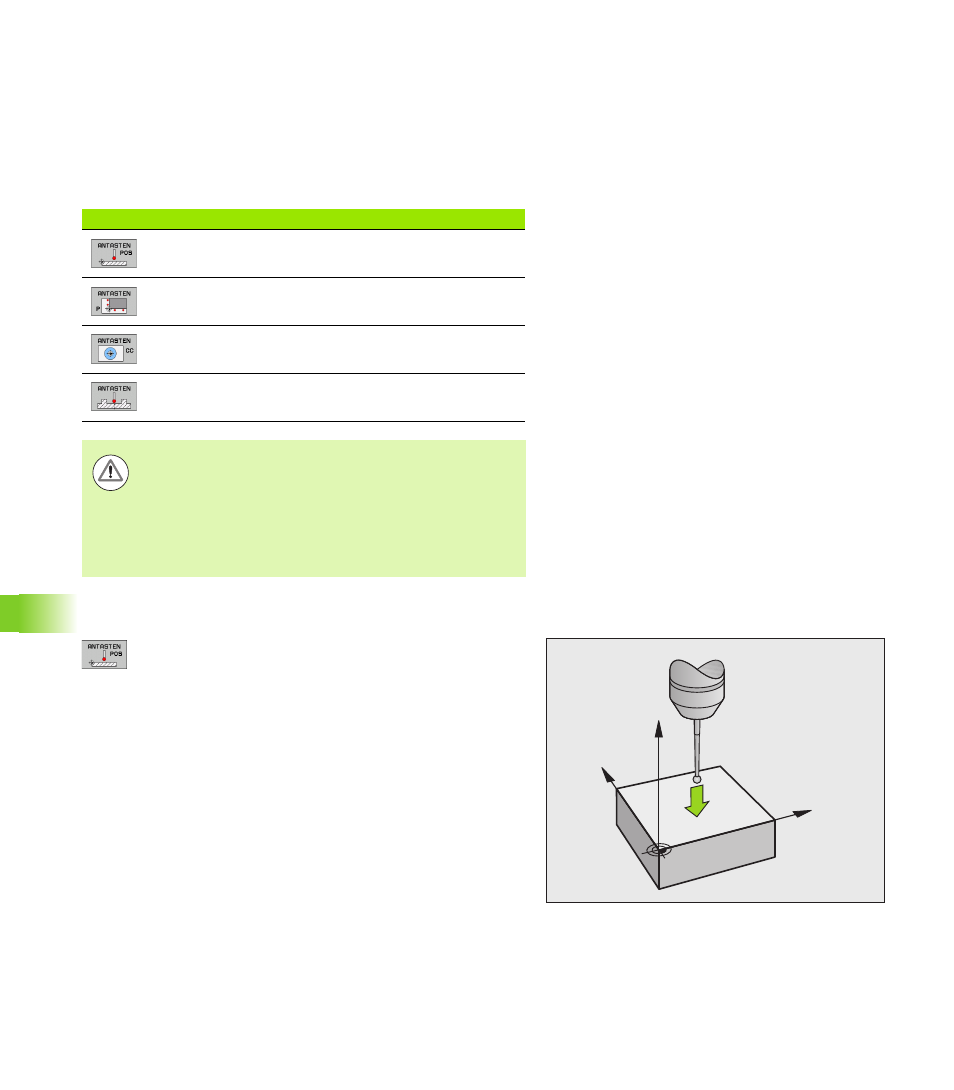

Bezugspunkt-Setzen in einer beliebigen Achse
 Antastfunktion wählen: Softkey ANTASTEN POS
drücken

Tastsystem in die Nähe des Antastpunkts
positionieren
 Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
 Antasten: NC-Start-Taste drücken
 Bezugspunkt
: Soll-Koordinate eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Wert in eine
Tabelle schreiben (siehe „Messwerte aus den
Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben”, Seite 500, oder siehe „Messwerte aus
den Tastsystem-Zyklen in die Bezugspunkt-Tabelle
schreiben”, Seite 501, oder siehe „Messwerte in der
Paletten-Beugspunkt-Tabelle speichern”, Seite 502)

Antast-Funktion beenden: Taste END drücken
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit
Seite 512
Ecke als Bezugspunkt setzen Seite 513
Kreismittelpunkt als Bezugspunkt
setzen
Seite 514
Mittelachse als Bezugspunkt Seite 515
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei einer aktiven Nullpunkt-
Verschiebung den angetasteten Wert immer auf den
aktiven Bezugspunkt (bzw. auf den zuletzt in der
Betriebsart Manuell gesetzten Bezugspunkt) bezieht,
obwohl in der Positions-Anzeige die Nullpunkt-
Verschiebung verrechnet ist.
Y
X
Z
