HEIDENHAIN iTNC 530 241
6.5
Bahnbew
egung
en
–
Po
lar
koor
dinat

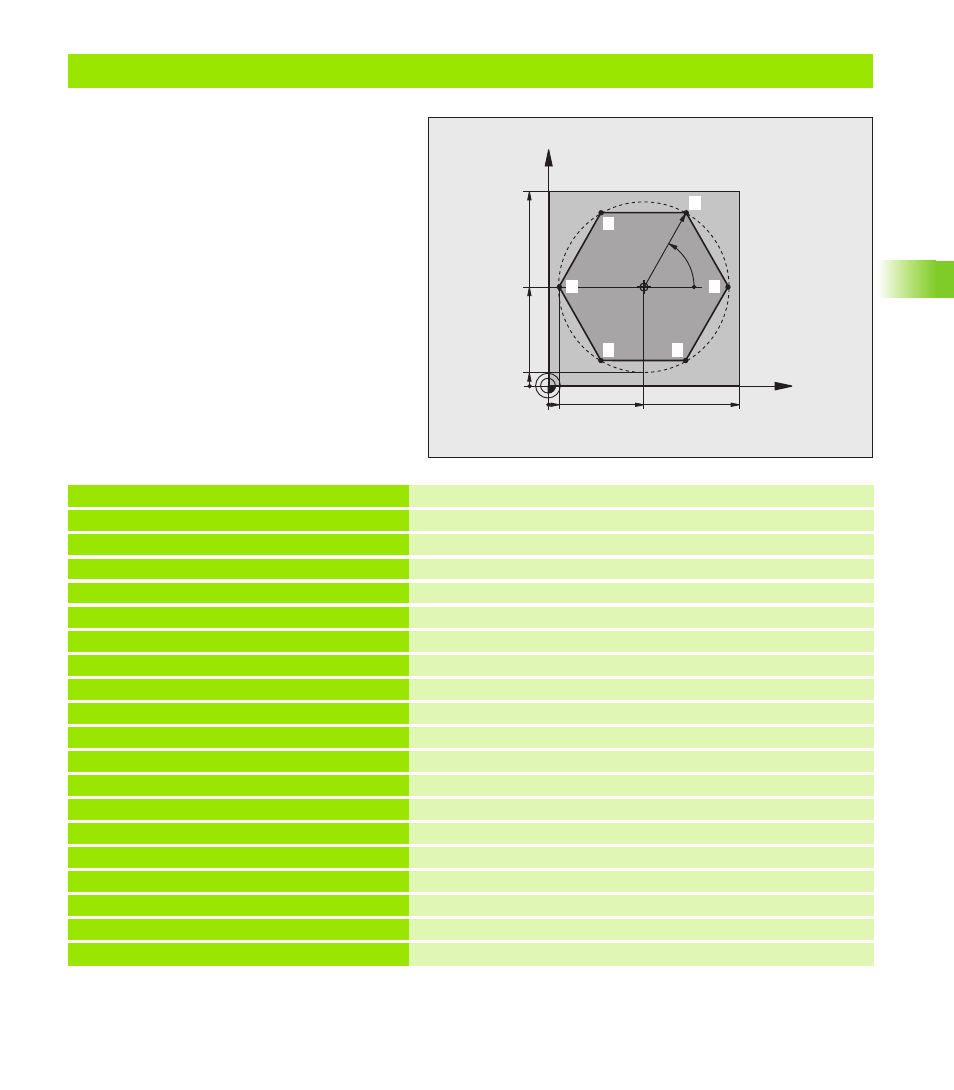

en Beispiel: Geradenbewegung polar
%LINEARPO G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S4000 *
Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 *
Bezugspunkt für Polarkoordinaten definieren
N60 I+50 J+50 *
Werkzeug freifahren
N70 G10 R+60 H+180 *
Werkzeug vorpositionieren
N80 G01 Z-5 F1000 M3 *
Auf Bearbeitungstiefe fahren
N90 G11 G41 R+45 H+180 F250 *
Kontur an Punkt 1 anfahren
N100 G26 R5 *
Kontur an Punkt 1 anfahren
N110 H+120 * Punkt 2 anfahren
N120 H+60 * Punkt 3 anfahren
N130 H+0 * Punkt 4 anfahren
N140 H-60 * Punkt 5 anfahren
N150 H-120 * Punkt 6 anfahren
N160 H+180 * Punkt 1 anfahren
N170 G27 R5 F500 * Tangentiales Wegfahren
N180 G40 R+60 H+180 F1000 *
Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben
N190 G00 Z+250 M2 *
Freifahren in der Spindelachse, Programm-Ende
N99999999 %LINEARPO G71 *
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
