KONTURNUT TROCHOIDAL (Zyklus 275, DIN ISO G275, Software-
Option 19)
7.10
7
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
193

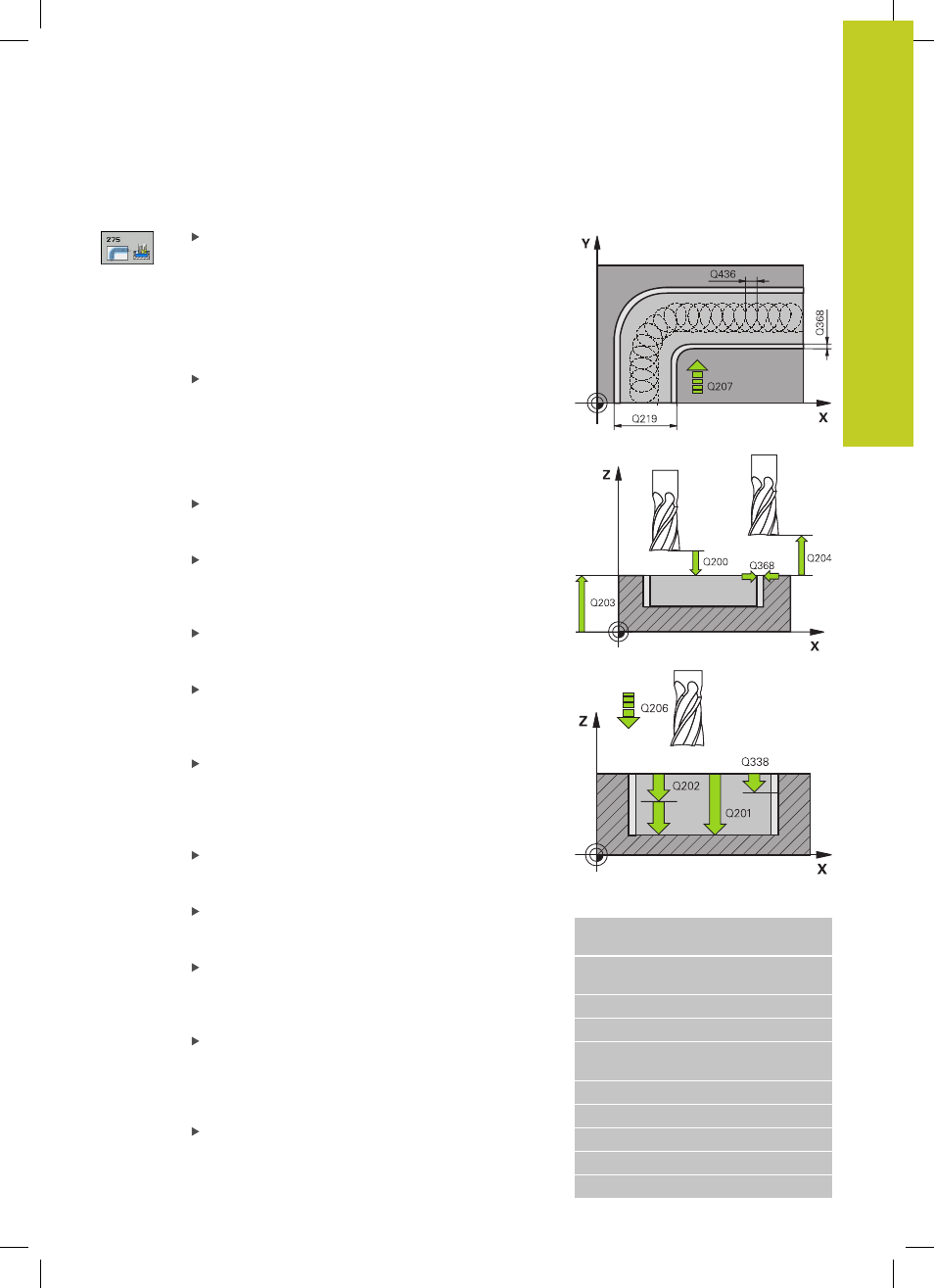

Zyklusparameter
Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0 : Schruppen und Schlichten
1 : Nur Schruppen
2 : Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
Nutbreite Q219 (Wert parallel zur Nebenachse
der Bearbeitungsebene): Breite der Nut eingeben;
wenn Nutbreite gleich Werkzeug-Durchmesser
eingegeben, dann schruppt die TNC nur (Langloch
fräsen). Maximale Nutbreite beim Schruppen:
Doppelter Werkzeug-Durchmesser. Eingabebereich
0 bis 99999,9999
Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich
0 bis 99999,9999
Zustellung pro Umlauf Q436 (absolut): Wert,
um den die TNC das Werkzeug pro Umlauf in
Bearbeitungsrichtung versetzt. Eingabebereich: 0 bis
99999,9999
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO, FU, FZ
Vorschub Fräsen Q12: Vorschub bei
Verfahrbewegungen in der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999 alternativ
FAUTO,
FU, FZ
Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
PREDEF: Die TNC verwendet Wert aus GLOBAL
DEF-Satz
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Nutgrund. Eingabebereich -99999,9999
bis 99999,9999
Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Fahren auf Tiefe in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FAUTO, FU, FZ
Zustellung Schlichten Q338 (inkremental): Maß,
um welches das Werkzeug in der Spindelachse
beim Schlichten zugestellt wird. Q338=0:
Schlichten in einer Zustellung. Eingabebereich 0 bis
99999,9999
Vorschub Schlichten Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO, FU, FZ
NC-Sätze
8 CYCL DEF 275 KONTURNUT
TROCHOIDAL
Q215=0
;BEARBEITUNGS-
UMFANG
Q219=12 ;NUTBREITE
Q368=0.2 ;AUFMASS SEITE
Q436=2 ;ZUSTELLUNG PRO
UMLAUF
Q207=500 ;VORSCHUB FRAESEN
Q351=+1 ;FRAESART
Q201=-20 ;TIEFE
Q202=5 ;ZUSTELL-TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
