16.10 MESSEN STEG AUSSEN (Zyklus 426,
DIN/ISO: G426, Software-Option 17)

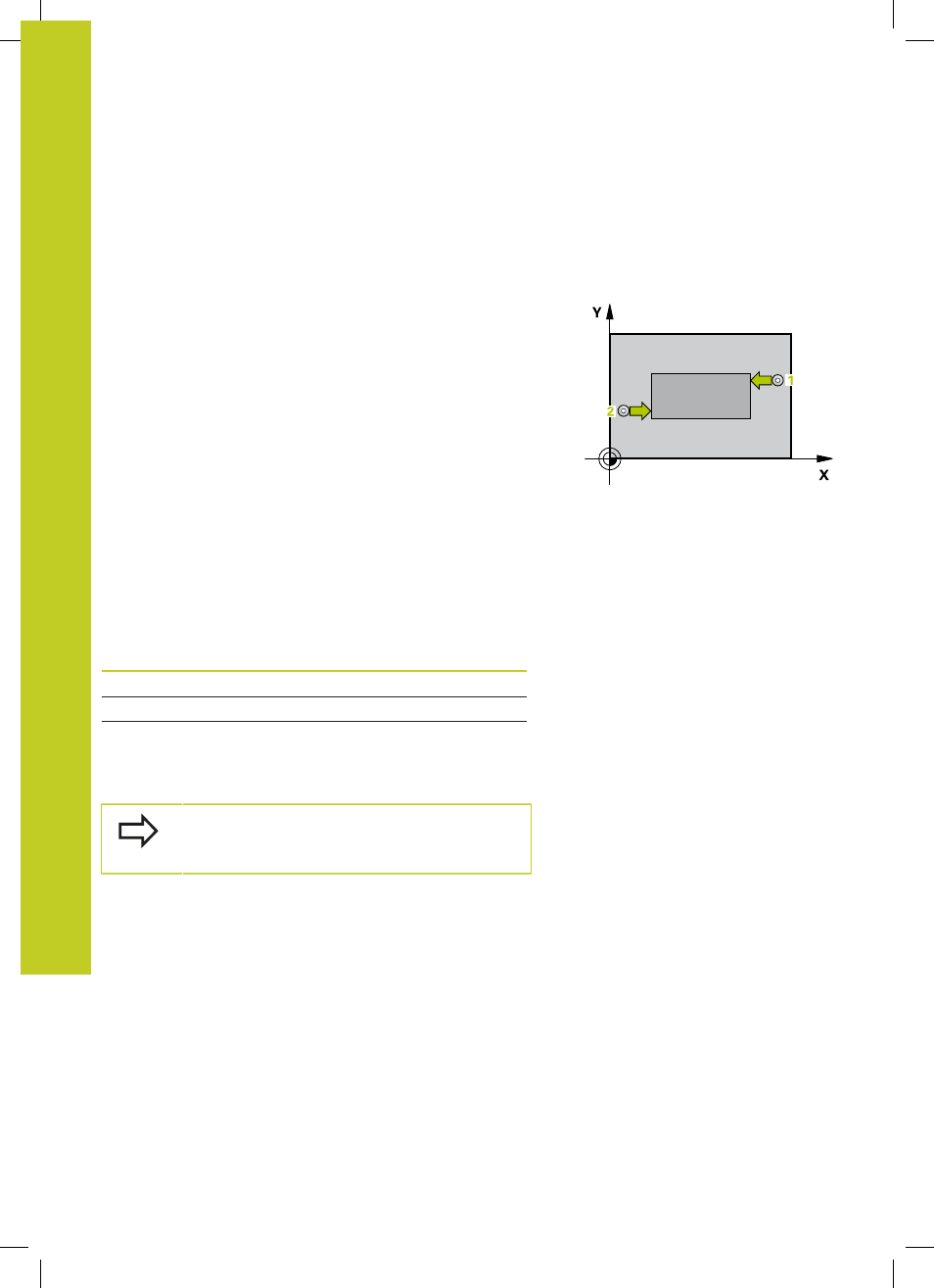

Zyklusablauf
Der Tastsystem-Zyklus 426 ermittelt die Lage und die Breite eines
Steges. Wenn Sie die entsprechenden Toleranzwerte im Zyklus
definieren, führt die TNC einen Soll-Istwertvergleich durch und legt
die Abweichung in Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 294) zum Antastpunkt 1 . Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus der Spalte
SET_UP der Tastsystem-
Tabelle
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte
F) durch. 1. Antastung immer in negative
Richtung der programmierten Achse
3 Danach fährt das Tastsystem auf sicherer Höhe zum nächsten
Antastpunkt und führt dort den zweiten Antast-Vorgang durch
4 Abschließend positioniert die TNC das Tastsystem zurück
auf die Sichere Höhe und speichert die Istwerte und die
Abweichung in folgenden Q-Parametern:
Parameter-Nummer Bedeutung
Q156 Istwert gemessene Länge
Q157 Istwert Lage Mittelachse
Q166 Abweichung der gemessenen Länge
Beim Programmieren beachten!
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
