REGELFLAECHE (Zyklus 231; DIN/ISO: G231, Software-Option 19)
10.3
10
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
233
10.3
REGELFLAECHE (Zyklus 231; DIN/ISO:
G231, Software-Option 19)
Zyklusablauf

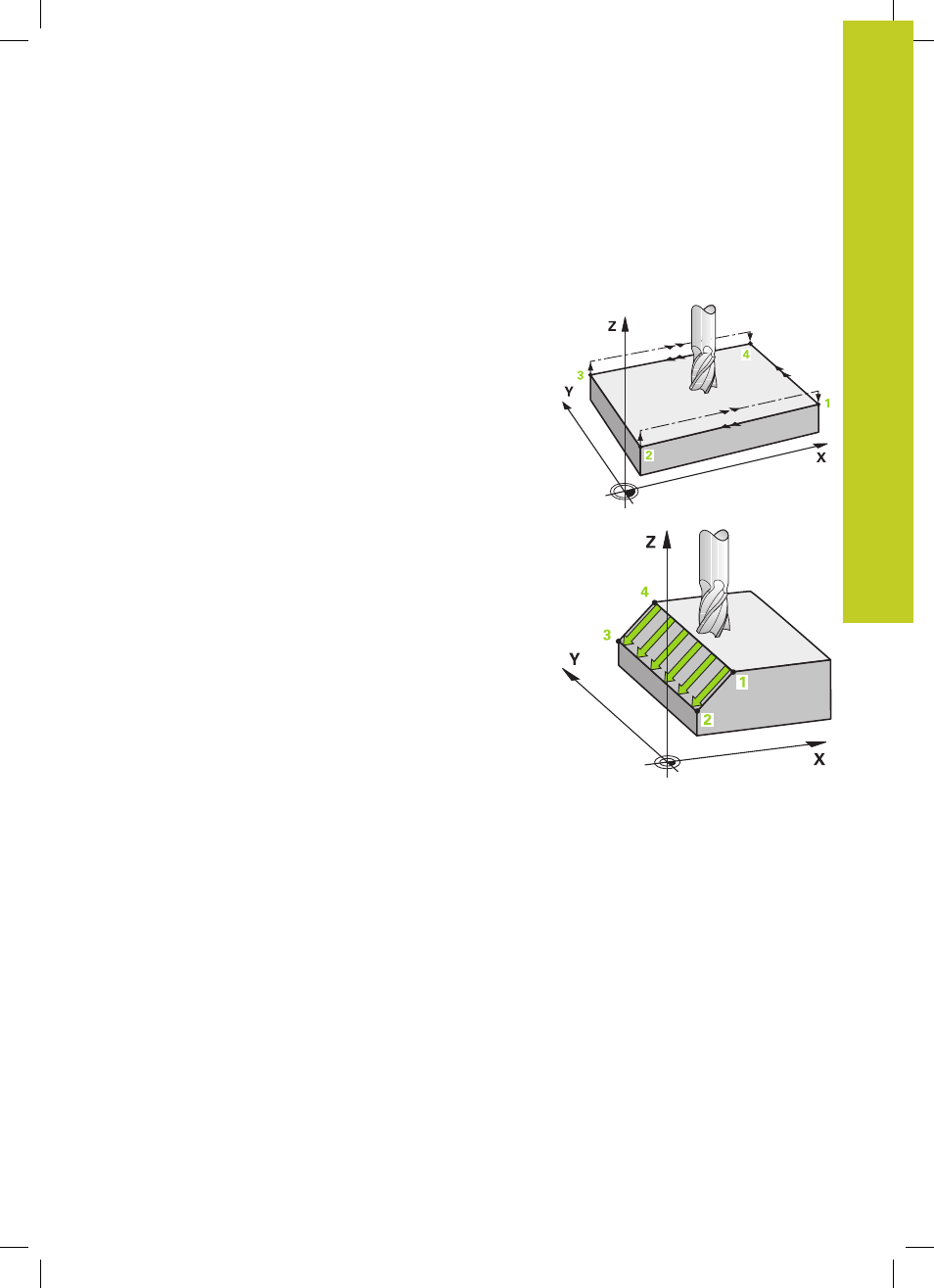

1 Die TNC positioniert das Werkzeug von der aktuellen Position
aus mit einer 3D-Geradenbewegung auf den Startpunkt
1
2 Anschließend fährt das Werkzeug mit dem programmierten
Vorschub Fräsen auf den Endpunkt
2
3 Dort fährt die TNC das Werkzeug im Eilgang
FMAX um den
Werkzeug-Durchmesser in positive Spindelachsenrichtung und
danach wieder zurück zum Startpunkt
1
4 Am Startpunkt
1
fährt die TNC das Werkzeug wieder auf den
zuletzt gefahrenen Z-Wert
5 Anschließend versetzt die TNC das Werkzeug in allen drei
Achsen von Punkt
1
in Richtung des Punktes
4
auf die nächste
Zeile
6 Danach fährt die TNC das Werkzeug auf den Endpunkt dieser
Zeile. Den Endpunkt berechnet die TNC aus Punkt
2
und einem
Versatz in Richtung Punkt
3
7 Das Abzeilen wiederholt sich, bis die eingegebene Fläche
vollständig bearbeitet ist
8 Am Ende positioniert die TNC das Werkzeug um den Werkzeug-
Durchmesser über den höchsten eingegebenen Punkt in der
Spindelachse
