Bearbeitungszyklen: Abzeilen
10.5
PLANFRAESEN (Zyklus 233, DIN/ISO: G233, Software-Option 19)
10
246
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014

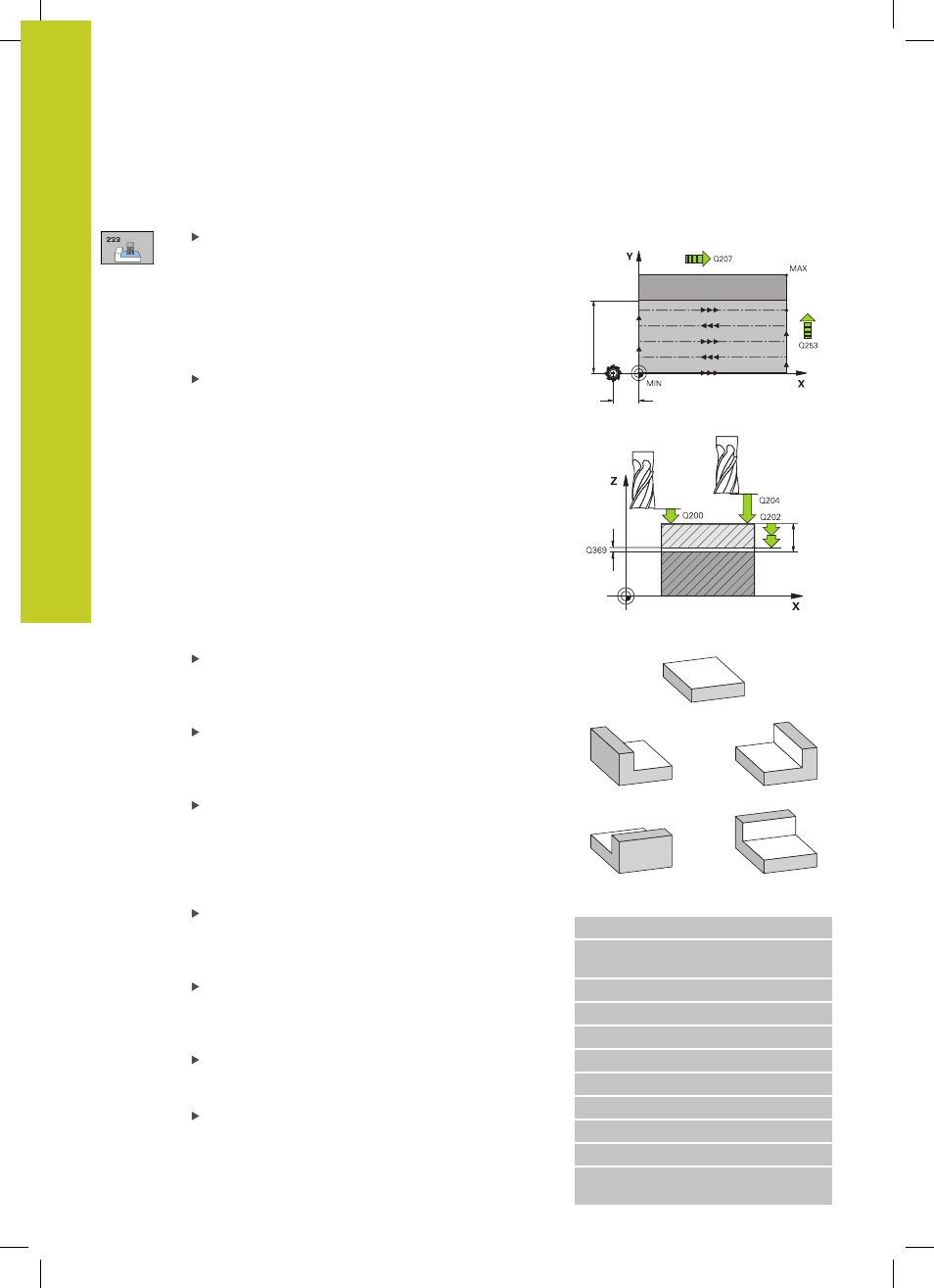

Zyklusparameter
Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0
: Schruppen und Schlichten
1
: Nur Schruppen
2
: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
Fraesstrategie (0 - 4) Q389: Festlegen, wie die
TNC die Fläche bearbeiten soll:
0
: Mäanderförmig bearbeiten, seitliche Zustellung
im Positionier-Vorschub ausserhalb der zu
bearbeitenden Fläche
1
: Mäanderförmig bearbeiten, seitliche Zustellung
im Fräsvorschub am Rand der zu bearbeitenden
Fläche
2
: Zeilenweise bearbeiten, Rückzug und seitliche
Zustellung im Positionier-Vorschub ausserhalb der zu
bearbeitenden Fläche
3
: Zeilenweise bearbeiten, Rückzug und seitliche
Zustellung im Positionier-Vorschub am Rand der zu
bearbeitenden Fläche
4
: Spiralförmig bearbeiten, gleichmäßige Zustellung
von Außen nach Innen
Fraesrichtung Q350: Achse der Bearbeitungsebene,
nach der die Bearbeitung ausgerichtet werden soll:
1
: Hauptachse = Bearbeitungsrichtung
2
: Nebenachse = Bearbeitungsrichtung
1. Seiten-Länge Q218 (inkremental): Länge der
abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene, bezogen auf den Startpunkt
1. Achse. Eingabebereich 0 bis 99999,9999
2. Seiten-Länge Q219 (inkremental): Länge der
zu bearbeitenden Fläche in der Nebenachse
der Bearbeitungsebene. Über das Vorzeichen
können Sie die Richtung der ersten Querzustellung
bezogen auf den
Startpunkt 2. Achse festlegen.
Eingabebereich -99999,9999 bis 99999,9999
Startpunkt 3. Achse Q227 (absolut): Koordinate
Werkstück-Oberfläche, von der aus die Zustellungen
berechnet werden. Eingabebereich -99999,9999 bis
99999,9999
Endpunkt 3. Achse Q386 (absolut): Koordinate in
der Spindelachse, auf die die Fläche plangefräst
werden soll. Eingabebereich -99999,9999 bis
99999,9999
Schlichtaufmaß Tiefe Q369 (inkremental): Wert,
mit dem die letzte Zustellung verfahren werden soll.
Eingabebereich 0 bis 99999,9999
Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
Q21
9
Q357
Q227
Q347
Q348
Q349
= 0
= -1
= +1
= -2
= +2
NC-Sätze
8 CYCL DEF 233 PLANFRAESEN
Q215=0
;BEARBEITUNGS-
UMFANG
Q389=2
;FRAESSTRATEGIE
Q350=1
;FRAESRICHTUNG
Q218=120
;1. SEITEN - LAENGE
Q219=80
;2. SEITEN - LAENGE
Q227=0
;STARTPUNKT 3. ACHSE
Q386=-6
;ENDPUNKT 3. ACHSE
Q369=0.2
;AUFMASS TIEFE
Q202=3
;MAX. ZUSTELL-TIEFE
Q370=1
;BAHN -
UEBERLAPPUNG
