Programmieren: Drehbearbeitung
14.2 Basisfunktionen (Software-Option 50)
14
466
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
Werkzeugdaten in der Drehwerkzeug-Tabelle
Eingabe-Element Verwendung Eingabe
T
Werkzeug-Nummer: Muss mit der Werkzeug-
Nummer des Drehwerkzeugs in der TOOL.T
übereinstimmen -
ZL Korrekturwert für die Werkzeug-Länge 1 (Z-Richtung) -99999,9999...+99999,9999
XL
Korrekturwert für die Werkzeug-Länge 2 (X-Richtung)
-99999,9999...+99999,9999
DZL
Deltawert Werkzeug-Länge 1 (Z-Richtung), wirkt
additiv zu zL
-99999,9999...+99999,9999
DXL
Deltawert Werkzeug-Länge 2 (X-Richtung), wirkt
additiv zu XL
-99999,9999...+99999,9999
RS
Schneidenradius: Die TNC berücksichtigt den
Schneidenradius in Drehzyklen und führt eine
Schneidenradiuskorrektur aus, wenn Konturen mit
Radiuskorrektur
RL bzw. RR programmiert wurden
-99999,9999...+99999,9999
TO
Werkzeugorientierung: Richtung der
Werkzeugschneide
1...9
ORI
Orientierungswinkel der Spindel: Winkel der
Frässpindel zum Ausrichten des Drehwerkzeugs auf
Bearbeitungslage
-360,0...+360,0
T-ANGLE
Einstellwinkel für Schruppwerkzeuge und
Schlichtwerkzeuge
0,0000...+179,9999
P-ANGLE
Spitzenwinkel für Schruppwerkzeuge und
Schlichtwerkzeuge
0,0000...+179,9999
CUTLENGTH
Schneidenlänge Stechwerkzeug
0,0000...+99999,9999
CUTWIDTH
Breite Stechwerkzeug
0,0000...+99999,9999
TYPE
Typ des Drehwerkzeugs: Schruppwerkzeug
ROUGH,
Schlichtwerkzeug
FINISH, Gewindewerkzeug
THREAD, Einstechwerkzeug RECESS, Pilzwerkzeug
BUTTON, Stechdrehwerkzeug RECTURN
ROUGH, FINISH, THREAD,
RECESS, BUTTON, RECTURN

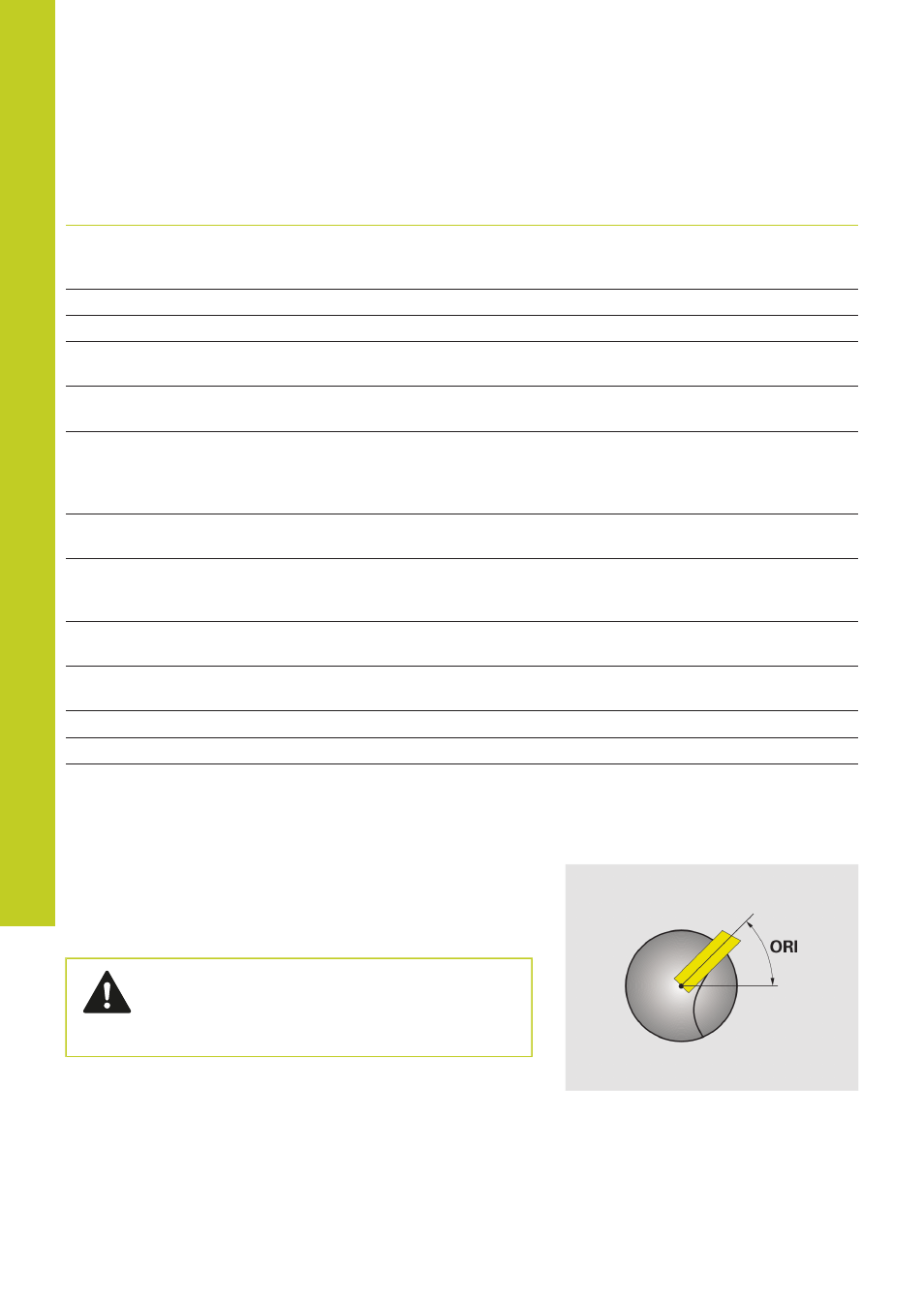

Mit dem Orientierungswinkel der Spindel
ORI bestimmen Sie die
Winkelstellung der Frässpindel für das Drehwerkzeug. Orientieren
Sie die Werkzeugschneide abhängig von der Werkzeugorientierung
TO auf das Drehtisch-Zentrum oder in die entgegengesetzte
Richtung.
Das Werkzeug muss in der richtigen Stellung
eingespannt und vermessen worden sein.
Überprüfen Sie die Werkzeug-Orientierung nach der
Definition eines Werkzeuges.
