Grafiken 17.1
17
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
559

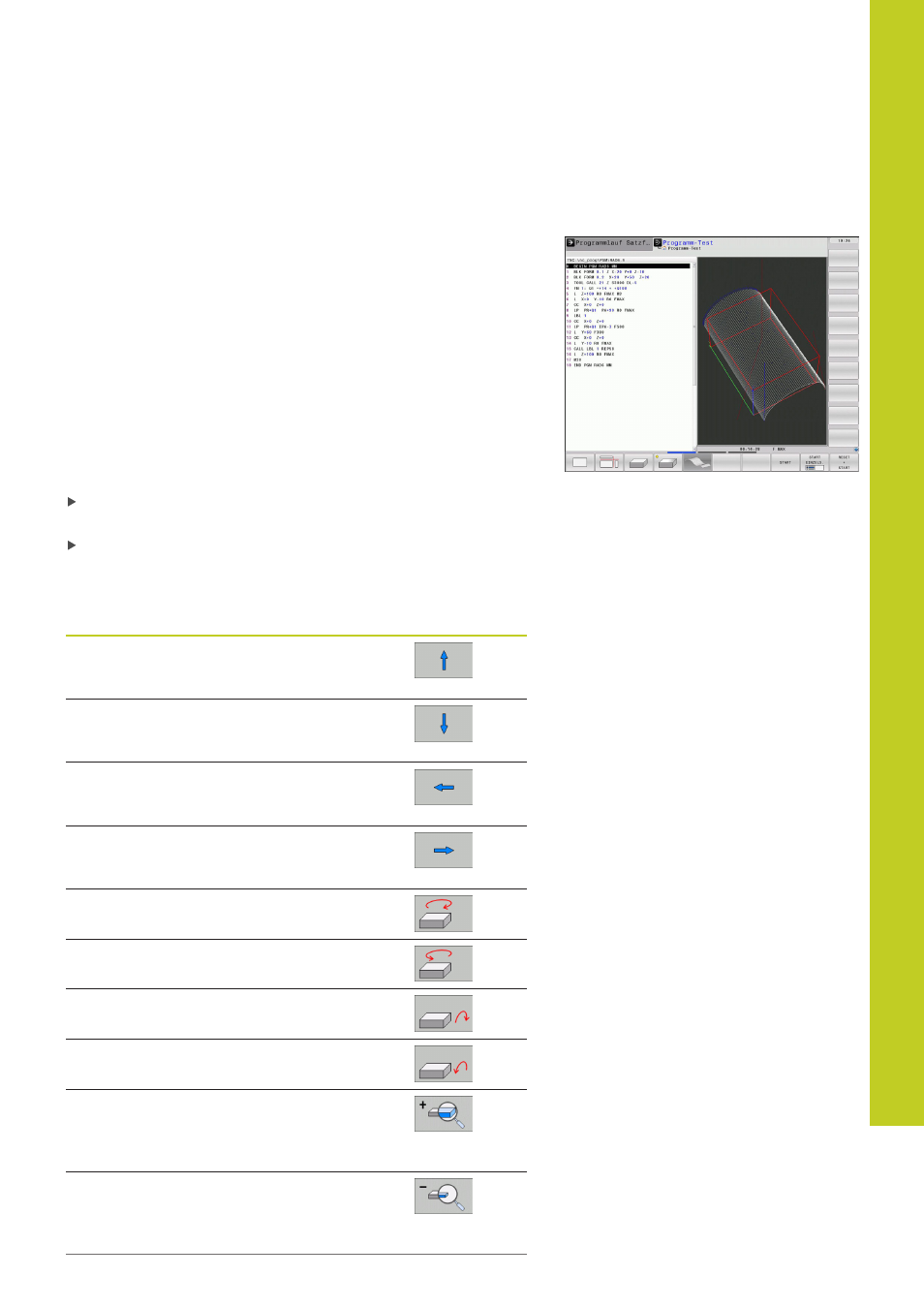

3D-Liniengrafik
Anwendung
Mit der dreidimensionalen Liniengrafik können Sie die
programmierten Verfahrwege der TNC dreidimensional darstellen
lassen. Um Details schnell erkennen zu können, steht eine
leistungsfähige Zoom-Funktion zur Verfügung.
Insbesondere extern erstellte Programme können Sie mit der 3D-
Liniengrafik schon vor der Bearbeitung auf Unregelmäßigkeiten
prüfen, um unerwünschte Bearbeitungsmarken am Werkstück zu
vermeiden. Solche Bearbeitungsmarken treten beispielsweise dann
auf, wenn Punkte vom Postprozessor falsch ausgegeben wurden.
Die TNC stellt Verfahrbewegungen mit
FMAX in der 3D-Liniengrafik
blau dar.
Die 3D-Liniengrafik können Sie im Split-Screen-Modus oder im Full-
Screen-Modus verwenden:
Programm links und 3D-Linien rechts anzeigen: Taste SPLIT
SCREEN und Softkey PROGRAMM + GRAFIK drücken
3D-Liniengrafik auf dem ganzen Bildschirm anzeigen: Taste
SPLIT SCREEN und Softkey GRAFIK drücken
Funktionen der 3D-Liniengrafik
Funktion Softkey
Zoom-Rahmen einblenden und nach oben
verschieben. Zum Verschieben Softkey
gedrückt halten
Zoom-Rahmen einblenden und nach unten
verschieben. Zum Verschieben Softkey
gedrückt halten
Zoom-Rahmen einblenden und nach links
verschieben. Zum Verschieben Softkey
gedrückt halten
Zoom-Rahmen einblenden und nach rechts
verschieben. Zum Verschieben Softkey
gedrückt halten
Werkstück im Uhrzeigersinn drehen
Werkstück im Gegen-Uhrzeigersinn drehen
Werkstück nach hinten kippen
Werkstück nach vorne kippen
Darstellung schrittweise vergrößern. Ist die
Darstellung vergrößert, zeigt die TNC in der
Fußzeile des Grafikfensters den Buchstaben
Z
an
Darstellung schrittweise verkleinern. Ist die
Darstellung verkleinert, zeigt die TNC in der
Fußzeile des Grafikfensters den Buchstaben
Z
an
