Theoretische Grundlagen für die Installation
Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - Vervielfältigung verboten
3-5 %
2 - 3 mt. MAX
H
>
4
m
t.
H
>
1,
5
m
t.
Die Brennkammer arbeitet mit Unterdruck. Die Rauchgasableitung weist
ebenfalls Unterdruck auf, wenn sie an einen effizienten und
vorschriftsmäßigen Rauchfang angeschlossen wird
.
Es müssen immer Rohre und Anschlussstücke mit
garantiert hermetischen Dichtungen verwendet
werden.
Alle Abschnitte der Rauchgasableitung müssen für die
regelmäßigen Reinigungsarbeiten problemlos überprüft und
entfernt werden können (T-Stücke zur Inspektion).
Den Heizofen unter Befolgung der zuvor angeführten Vorschriften und
Vorsichtsmaßnahmen aufstellen.
WICHTIG!
Alle Richtungswechsel mit 90° des Rauchabzugskanals
sollten mit einem “T”-Stück f2r die Inspektion versehen
sein. (siehe Zubehör Pelletheizofen)
Es ist strikt verboten, am Ende des Rauchgasrohrs ein
Gitter einzubauen, da dieses den Heizofenbetrieb
beeinträchtigen könnte.
FÜR DEN ANSCHLUSS AN DEN RAUCHFANG DÜRFEN
NICHT MEHR ALS 2-3 m. HORIZONTALE ROHRLEITUNG
UND NICHT MEHR ALS 3 90° BÖGEN VERWENDET
WERDEN.
ANDERFALLS
SOLLTE
MAN
DEN
QUERSCHNITT UND ANSCHLUSS NACH EN 13384/T1
ODER, FALLS MEHRFACHBELEGUNG, MITTELS EN
13384/T2 BERECHNEN.
AUSSERDEM SOLLTEN 4 METER LÄNGE MIT EINEM
ROHR Ø 80 mm NICHT ÜBERSCHRITTEN WERDEN

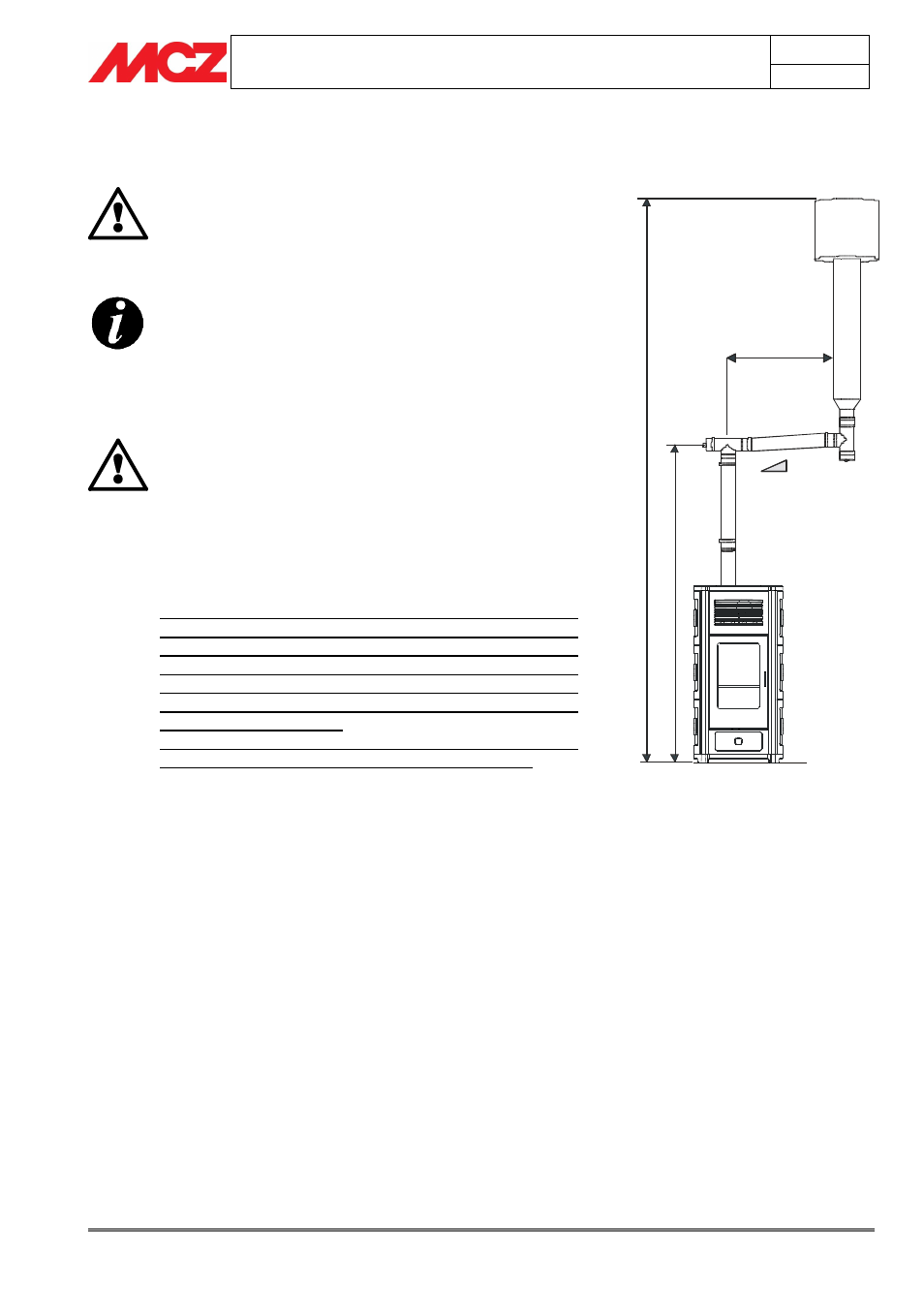

Installationsbeispiel eines Pelletheizofens
