INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 27
Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - Vervielfältigung verboten
B
C
C
A
 Vor der Montage des Gitters B mit den zwei Schrauben C
auch die seitlichen Fliesen einsetzen (siehe Abs.3.4.2)
A
B
C
C
D
E
A
F

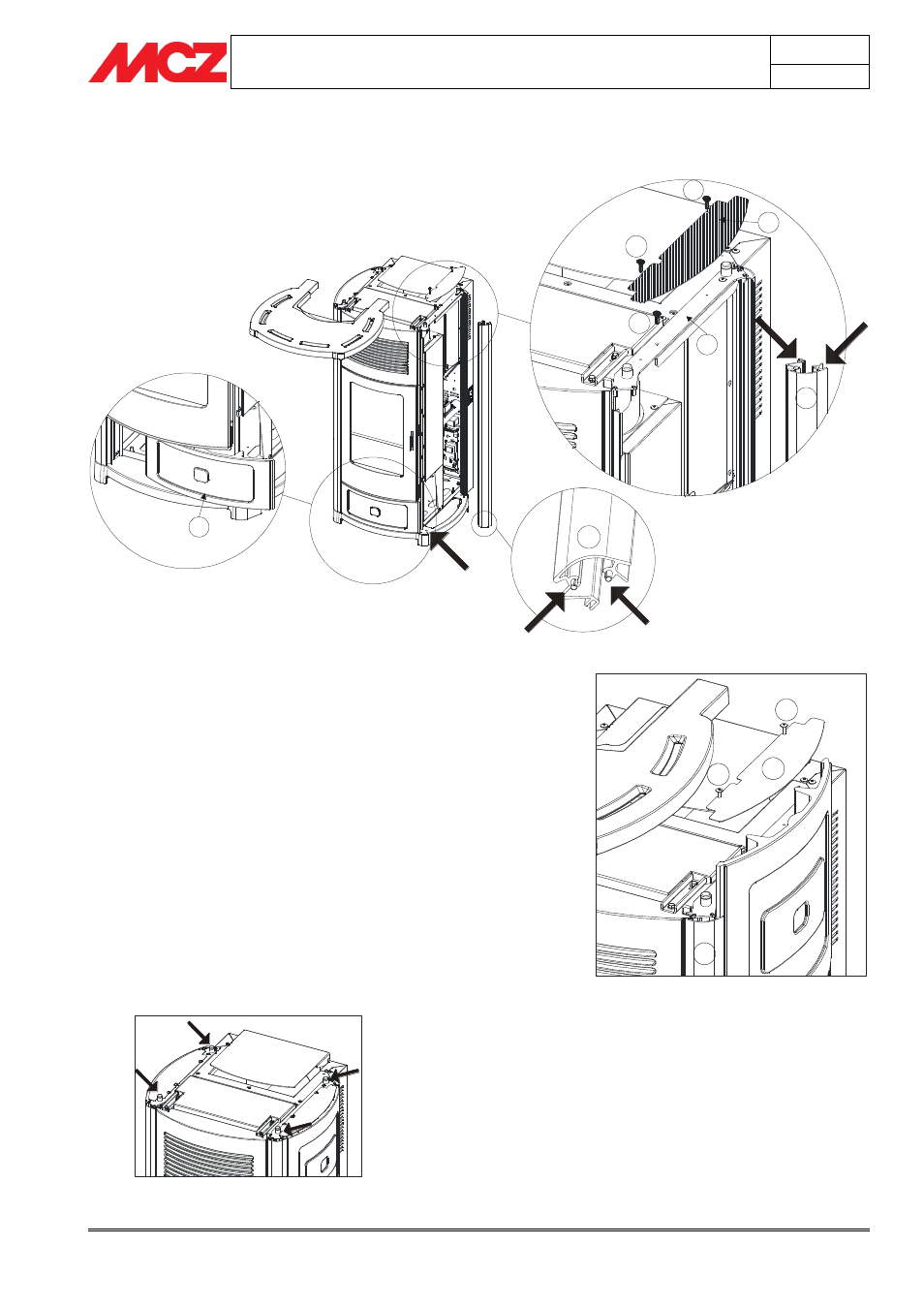

3.4.2. Montage der seitlichen Fliesen
Das mikrogelochte Gitter B abnehmen und die drei seitlichen Fliesen
einsetzen, in dem man sie von oben nach unten auf den Führungen der
Profile A einschiebt. Am oberen und unteren Teil der Fliese sollten
kleine Filzstücke angebracht werden. Die Fliesenfugen nivellieren. Jetzt
kann das mikrogelochte Gitter B wieder am Korpus angeschraubt und
die Keramikabdeckplatte aufgelegt werden. (Abb.9)
3.4.3. Montage der oberen Keramikabdeckplatte
Für die Montage die Abdeckplatte auf den vier oberen Überständen des
Heizofens ablegen. Auf der Unterseite befinden sich vier kleine
Hohlräume, die den, in der Abb.10 gezeigten Gummihalterungen
entsprechen.
Abbildung 10 – Montagehalterungen der
Keramikabdeckplatte
Abbildung 8 – Montage unteres, vorderes Paneel
Abbildung 9 – Seitenansicht des
Befestigungssystems der seitlichen Keramikfliesen
