3.4.7. Montage Seitenteile und Abdeckplatte am
Heizofen Sagar
Der Heizofen Sagar besitzt zwei Teile, die montiert werden müssen:
o Seitenteile aus Stahl
o Die Abdeckplatte, an der die Montage der Fliesen erfolgt, aus:
 Keramik
 Speckstein

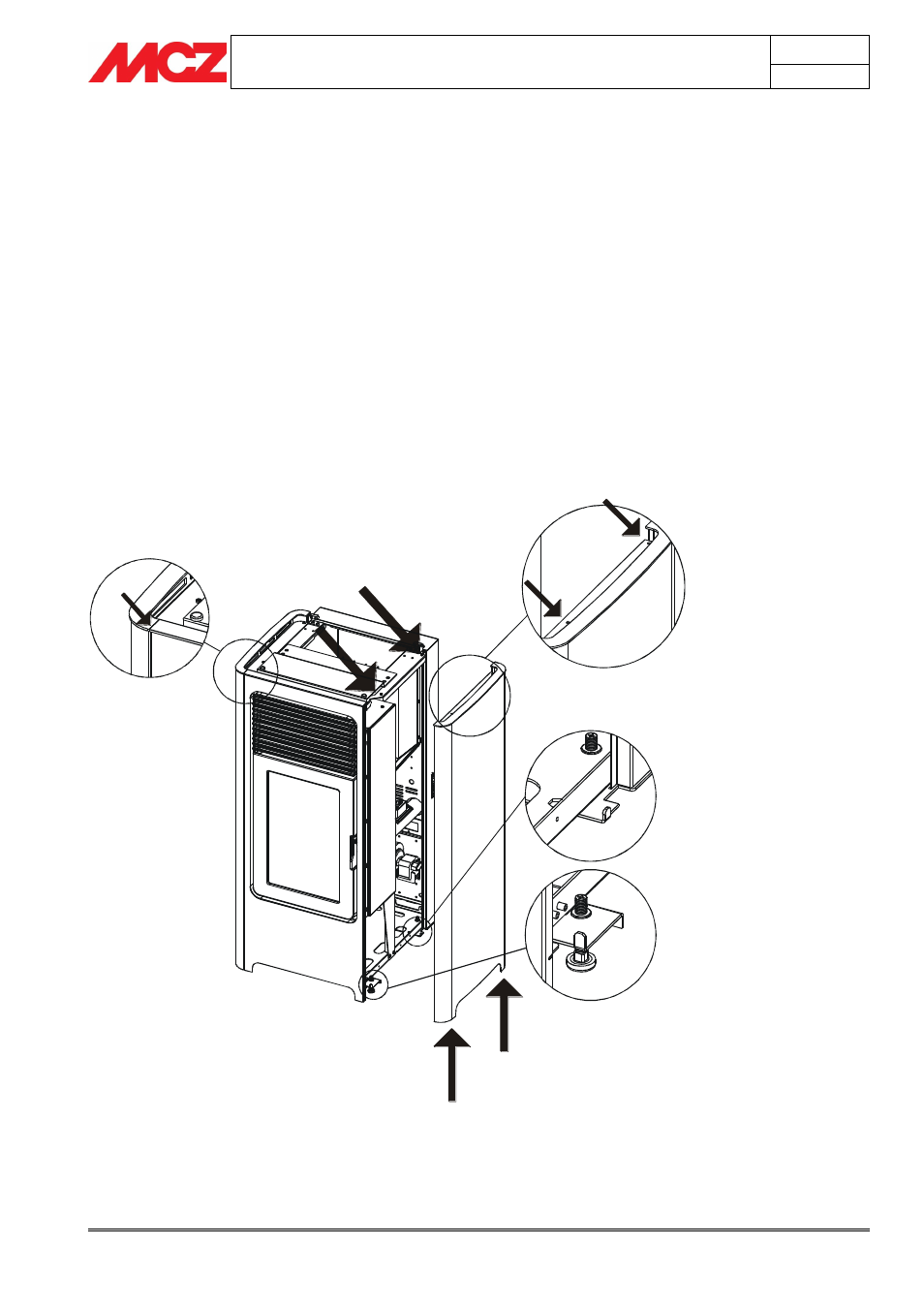

Die Seitenteile aus Stahl müssen am Ofen befestigt werden, indem
die Öffnungen E-F am unteren Seitenteil in die entsprechenden Stifte A-
B am Sockel des Heizofens eingesteckt werden. Das Seitenteil nach
dem Positionieren an der Oberseite des Ofens mit den beiden
Schrauben in der Position C-D befestigen. Die Ausrichtung der
Seitenteile aus Stahl mit dem Ofen (K) erfolgt über die Regulierung der
Stellfüße.
