10. ELEKTRISCHE SCHALTPLÄNE

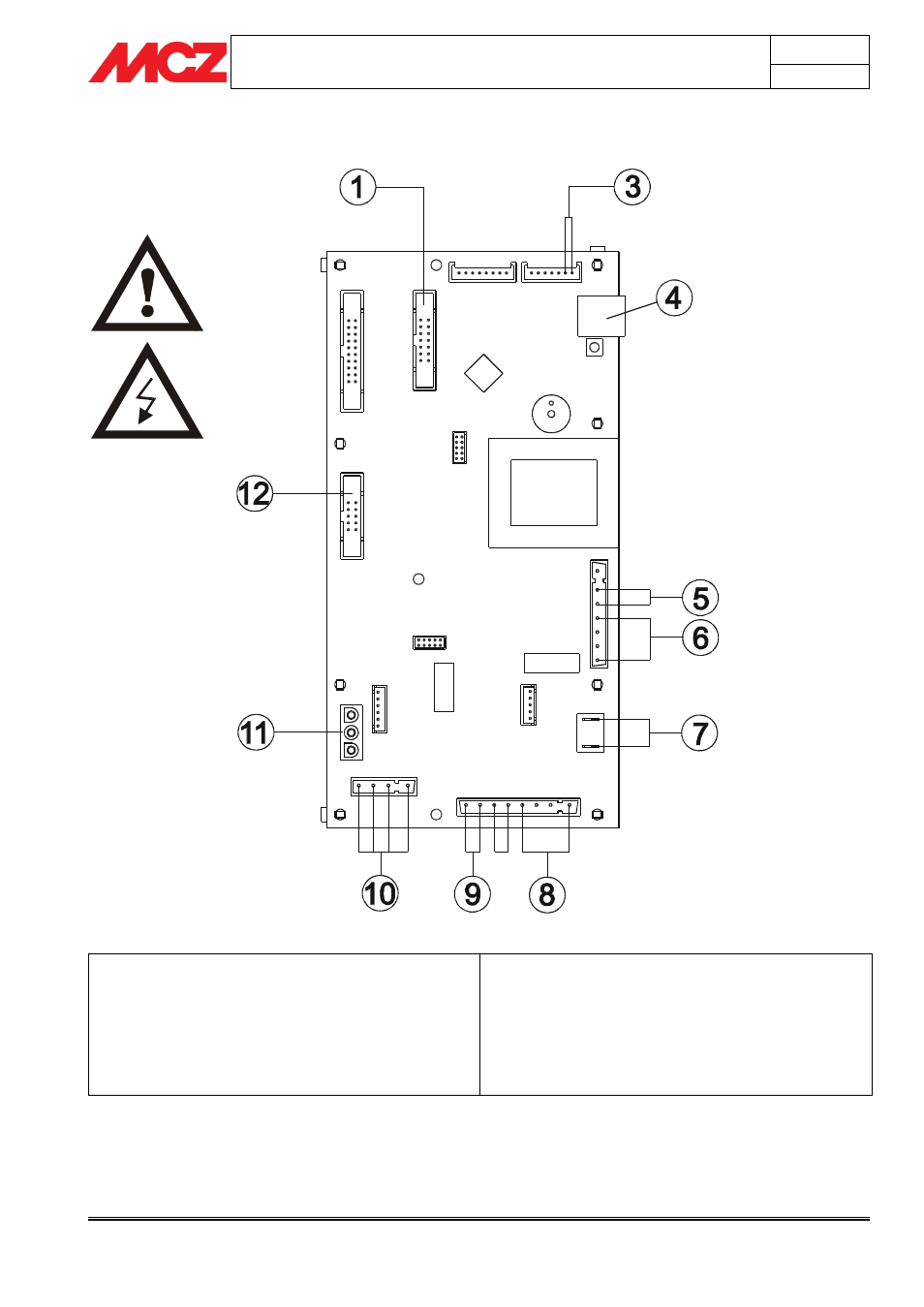

ZEICHENERKLÄRUNG VERDRAHTUNGEN DER HAUPTPLATINE
1. Not-Bedienblende
3. Rauchgasfühler
4. Modem-Anschluss
5. Netzschalter
6. Zündstab
7. Rauchgas-Absauggebläse 8. Getriebemotor
9. Kontaktthermostat
10. Luftgebläse
11. Prüfung Umdrehungen Rauchgas-Absauggebläse
12. Fühler Luftfördermenge
ANMERKUNG: Die elektrischen Verdrahtungen der einzelnen Bauteile sind mit vorverlegten Verbindern
ausgestattet, von denen jeder eine andere Abmessung hat.
