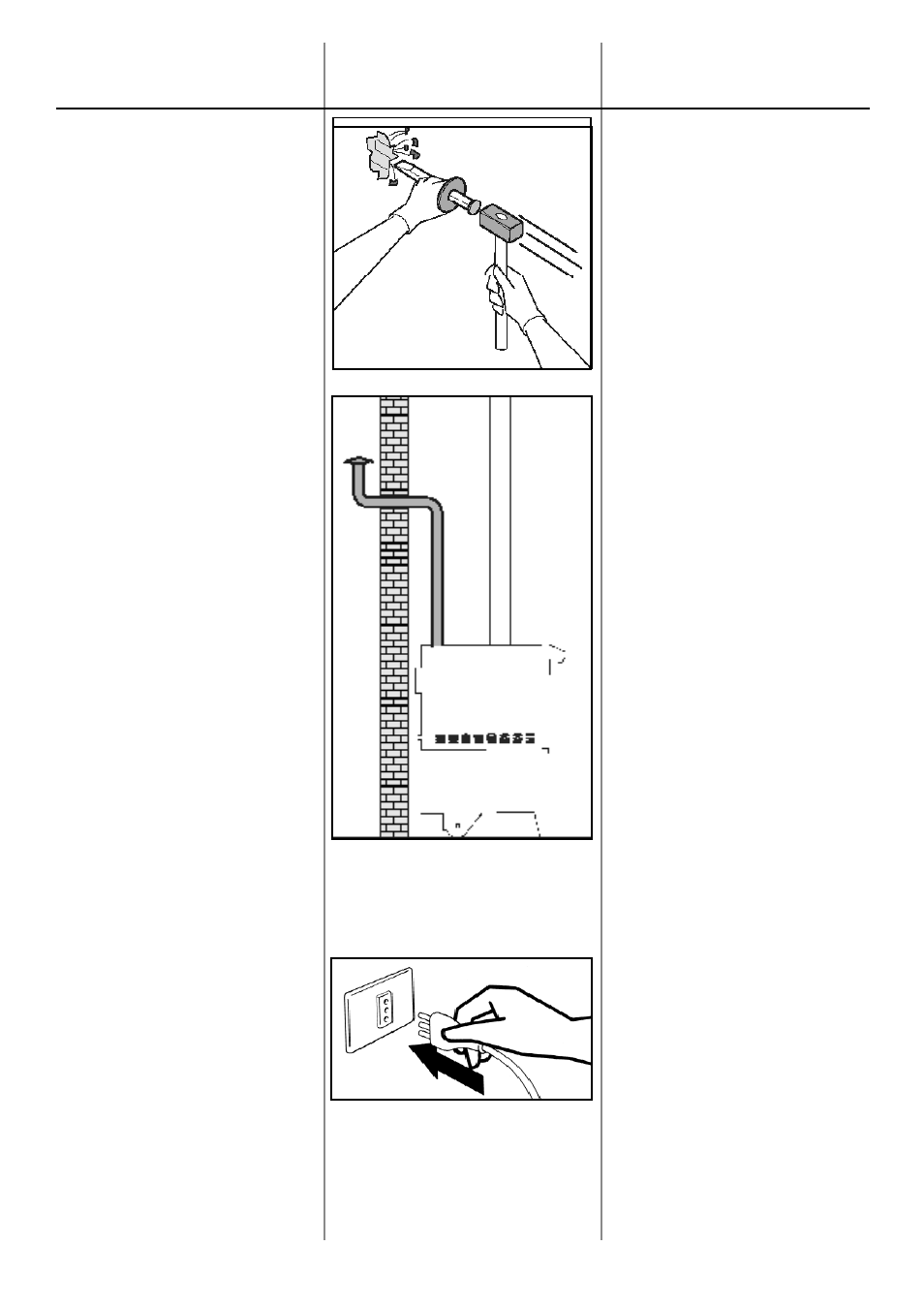

Festlegen, wo der Dampfabzug
angelegt werden soll und die Wand
markieren.
4.1.24
Mit Hammer und Meißel oder Bohr-
maschine - je nach eigener Erfahrung
- die Wand für den Austritt des Rohrs
ins Freie an der markierten Stelle
bohren.
4.1.25
Das/die Rohr/e am DAMPFABZUG (2)
und im Freien vertikal montieren.
(Siehe seitliche Zeichnung).
4.1.26
Den Schornstein (nicht inbegriffen) auf
das Rohr im Freien setzen.
4.1.27
Falls notwendig, die entsprechenden
Abdeckungen benutzen.
4.1.28
Das Versorgungskabel (12) an die
Netzsteckdose anschließen.
4.1.29
An diesem Punkt ist
der Backofen PREMIUM--ARCOS
installiert.
INSTALLATION DES
BACKOFENS MIT LAUFWAGEN
FÜR INNEN ODER AUSSEN INSTALLATION DU FOUR AVEC
CHARIOT POUR EXTÉRIEUR OU
POUR INTÉRIEUR
4.1.23
Décider où l’on souhaite placer
l’évacuation des vapeurs et le
marquer sur le mur.
4.1.24
Avec un marteau et un burin, ou une
perceuse - selon votre expérience -
percer le mur à l’endroit souhaité pour
faire sortir le tuyau à l’extérieur.
4.1.25
Installer le/les tuyau/x sur
l’ÉVACUATION VAPEUR (2)
et à l’extérieur, verticalement.
(Voir le dessin ci-contre).
4.1.26
Placer la sortie de toit (non fournie)
sur le tuyau à l’extérieur.
4.1.27
Si nécessaire, mettre les toitures
établies.
4.1.28
Brancher le câble d’alimentation (12)
à la prise de courant.
4.1.29
Maintenant, le
Four PREMIUM--ARCOS est
installé.
