Multi-Contact MA042 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 8
1
2
3
Tab. 1
4

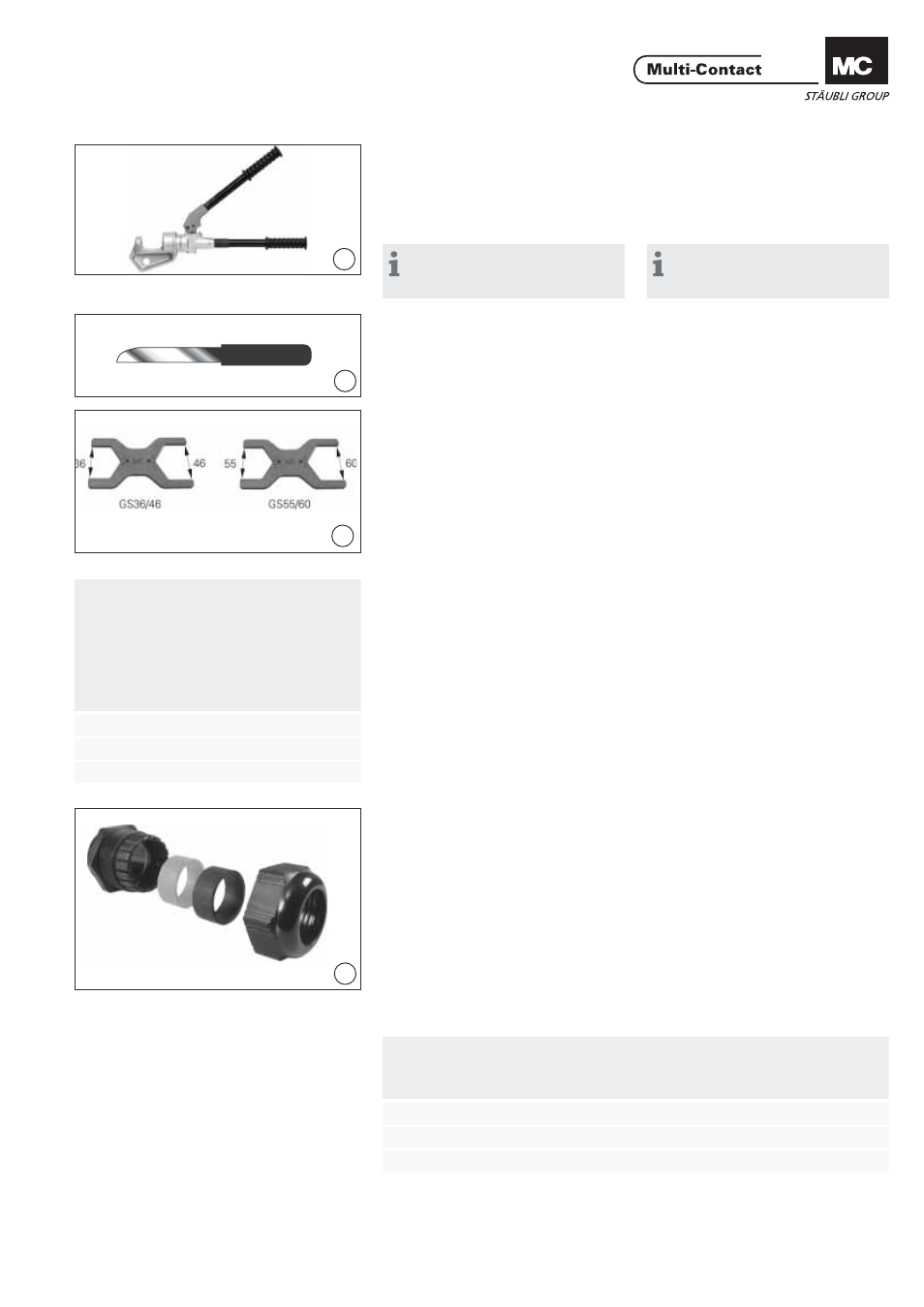

Erforderliches Werkzeug
Tools required
(ill. 1)
Empfehlung:
Crimpzange Elpress V 1311C
mit Einsätzen, 6-kant. (siehe Tab. 3)
(ill. 1)
Recommendation:
Elpress crimping pliers V 1311C*
with inserts (see Tab. 3)
Hinweis:
Bedienungsanleitung MA069,
unter www.multi-contact.com
Note:
Operating instructions, under
www.multi-contact.com
(ill. 2)
Werkzeug zum Abisolieren der Lei-
tung.
(ill. 2)
Tool to strip the cable insulation.
(ill. 3)
Montagewerkzeug für die Kabelver-
schraubung.
(ill. 3)
Assembly tools for cable gland.
Leitungskonfektionierung
Cable assembly
Auswahl des Gummis für die Ka-
belverschraubung
Selection of the rubber seal for the
cable gland
(ill. 4)
In den Kabelverschraubungen der
Steckverbindertypen KBT/KST 16BV...
M40 und ...M50 hat es zwei Press-
gummis in den Farben schwarz und
grau für verschiedene Leiterdurch-
messer.
Den unbenutzten Pressgummi
entsorgen.
(ill. 4)
The cable glands of KBT/KST 16BV
...M40 or ...M50 plug connectors are
equipped with 2 rubbers seals with
the colours black and grey for differ-
ent cable diameters.
Dispose of the unused rubber seal.
Kabelv
er
schraubung
Cable gland
Montage
w
erkzeug
Assembly tool
Bestell-Nr
.
Order No.
M40
GS36/46
15.0134
M50
GS55/60
15.0135
M50L
GS55/60
15.0135
Kabelverschraubung
Cable gland
Gummi grau für Kabel
aussen-Ø
Grey rubber seal for cable
outer-Ø
Gummi schwarz für Kabel
aussen-Ø
Black rubber seal for cable
outer-Ø
M40x1,5
15 - 23
19 - 28
M50x1,5
22 - 29
27 - 35
M50Lx1,5
-
28 - 38
Tab. 2
