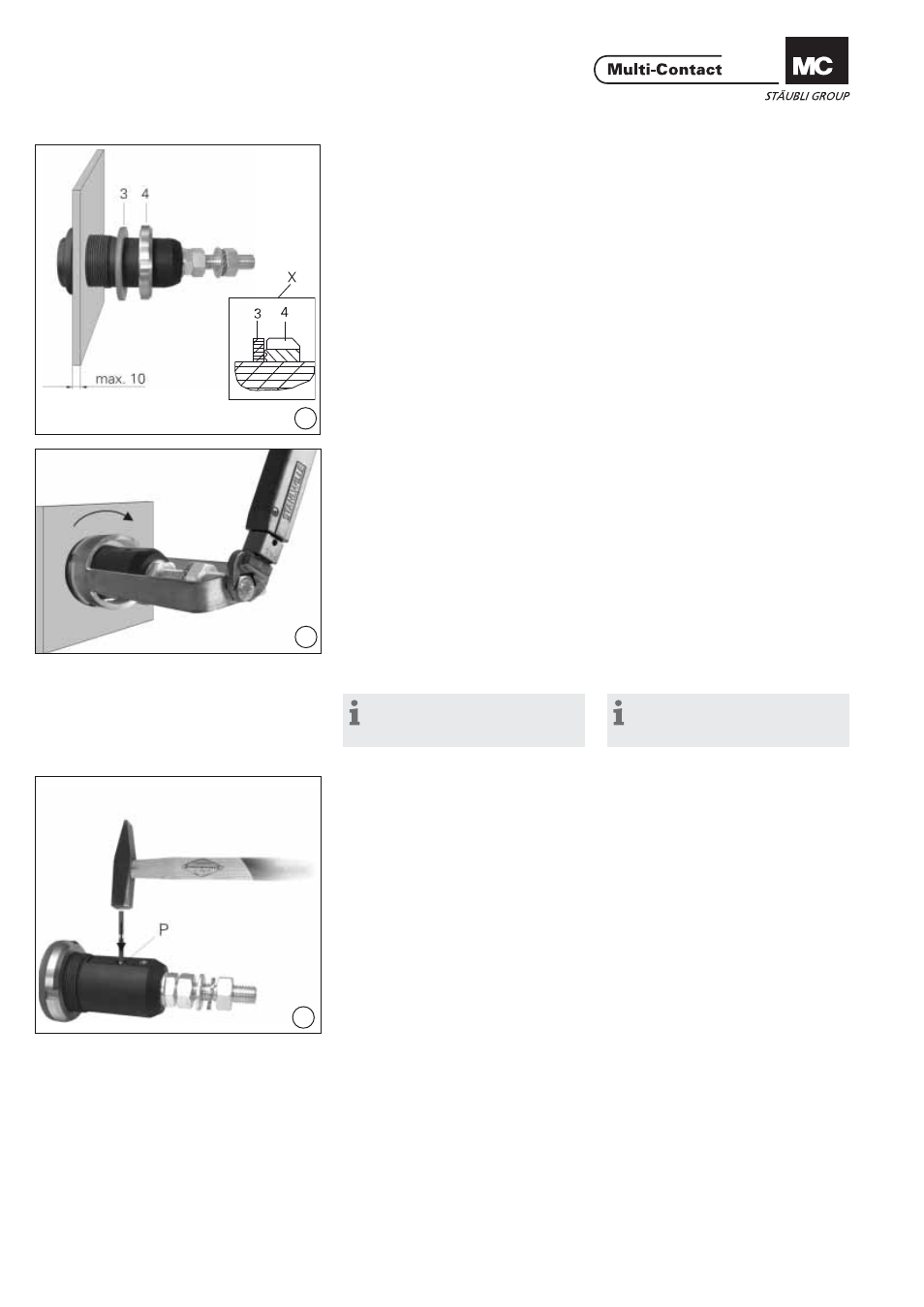

(ill. 10)
PUR-Ring 3 und Ringmutter 4 montie-
ren. Die Rillen der Ringmutter müssen
gegen den PUR-Ring gerichtet sein
(siehe Detailzeichnung X).
(ill. 10)
Mount the PUR ring 3 and the ring
nut 4. Arrange the grooves of the ring
nut toward the PUR-ring (see detail
drawing X).
(ill. 11)
Ringmutter mit MC-Steckschlüssel
und Drehmomentschlüssel anziehen.
Anzugsdrehmoment: 10Nm.
(ill. 11)
Tighten the ring nut with MC-socket
wrench and with torque spanner.
Tightening torque: 10Nm.
2. Montage des Schutzkappe
2. Protective cover assembly
Hinweis:
Beachten Sie auch die Anleitung
MA036, www.multi-contact.com
Note:
See also the assembly instructions
MA036, www.multi-contact.com
3. Montage des Mikroschalters
3. Installation of microswitch
(ill. 12)
Schutzhaut am Durchgangsloch P
des Steckers mit einem Durchschlag
durchbrechen. Darauf achten, dass
sich kein Durchbruchmaterial im Ste-
cker befi ndet.
Bevor der Mikroschalter aufge-
schraubt wird, muss die Einbaudose
in die Fronttafel eingebaut werden
(siehe ill. 6 bis ill. 11).
(ill. 12)
Break the protection membrane of
the through-hole P of the plug with a
punch. Be careful that the plug is free
from the broken material.
Before fastening the microswitch, the
panel receptacle has to be assembled
into the front panel (see ill. 6 to ill. 11).
