Multi-Contact MA224 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 8
2
A
E
D
C
B
1

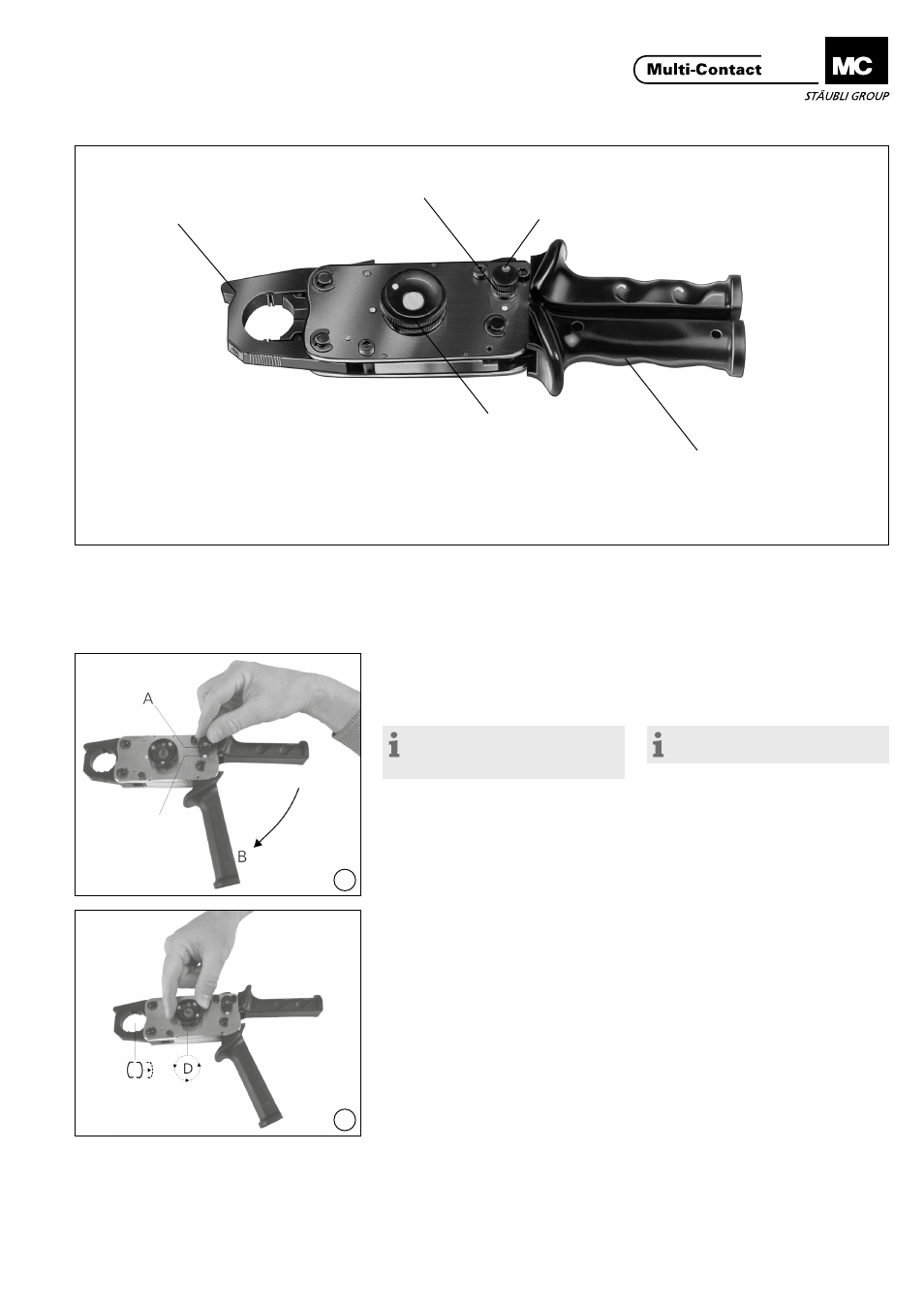

(ill. 1)
Durch Drehen der Sperrwelle
A auf
den gelben Punkt wird der bewegliche
Handhebel
B freigegeben�
(ill. 1)
Release the movable handle
B by
turning the locking knob
A to the yel-
low point �
Hinweis:
die Handhebel dabei nicht
zusammendrücken.
Note:
Do not press together the handles.
(ill. 2)
Mit dem Schnellvorschub
D die Pres-
se auf ganz Öffnen stellen�
(ill. 2)
Turn the quick feed knob
D to move
press to bottom limit of movement�
Das Crimpwerkzeug ist eine mechanische Handpresse mit
auswechselbaren Einsätzen zum Vercrimpen von
• Cu-Kabelschuhen und Verbindern
• Cu-Rohrkabelschuhen und Verbindern
• Cu-Crimphülsen an Steckverbindern
The crimping tool is a mechanical hand press with interchan-
geable die inserts for crimping
• Copper cable lugs and connectors
• Tubular copper cable and connectors
• Crimp sleeves of connectors
Gelber Punkt
Yellow point
Klappverschluss
Latch
Sperrwelle
Locking knob
Halteklinke
Holding catch
Schnellvorschub
Quick feed knob
beweglicher Handhebel
Movable handle
