MA226 (de_en)
Montageanleitung
MA226 (de_en)
Assembly instructions

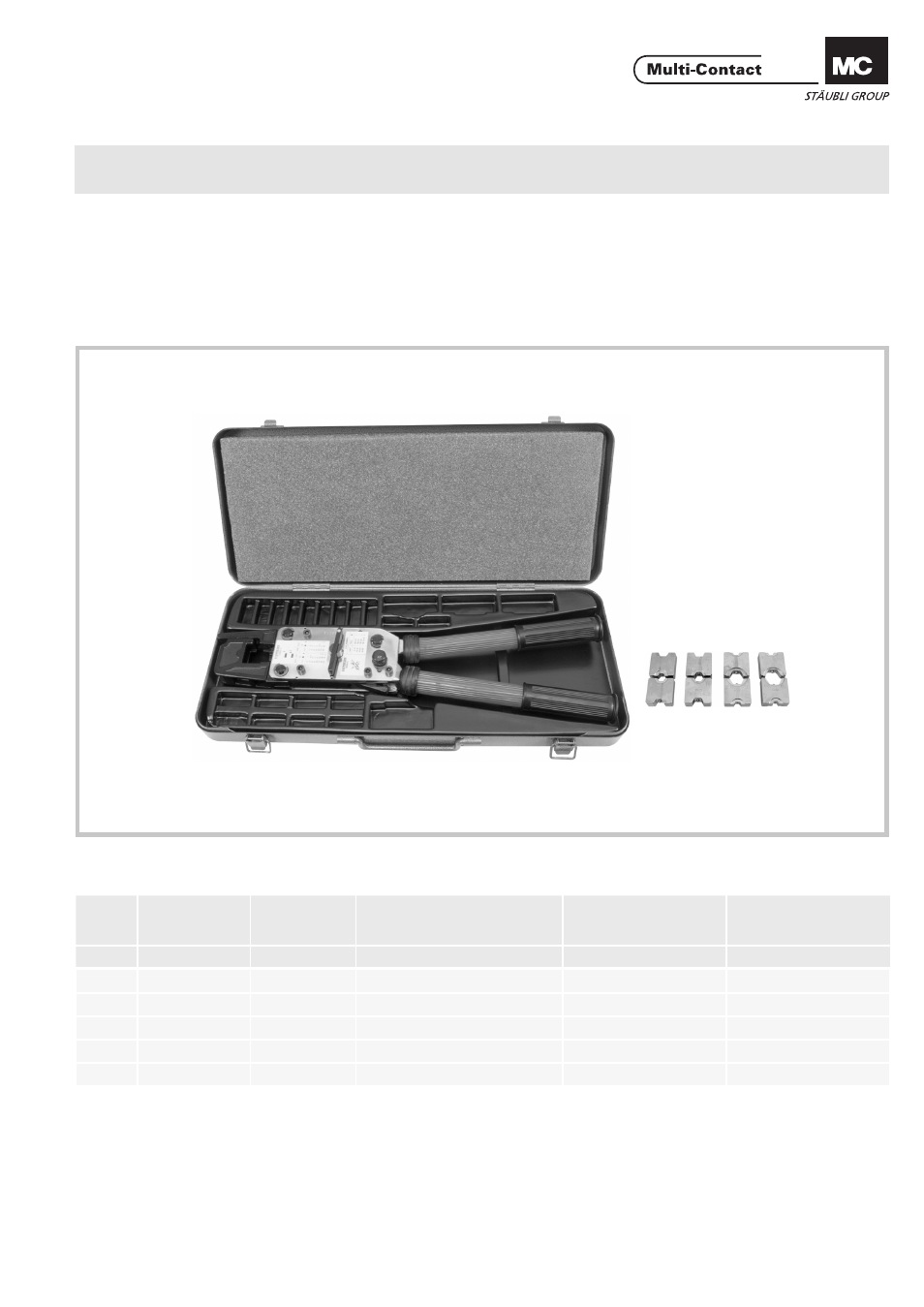

Crimpzange M-PZ-T2600
Crimping pliers M-PZ-T2600
Inhalt
Sicherheitshinweise....................................................................2
Content
Safety Instructions ......................................................................2
Position
Typ
Type
Bestell-Nr.
Order No.
Bezeichnung
Description
für Leiterquerschnitt
for conductor cross
section
Prüfmass
Control dimension
mm²
mm
1
M-PZ-T2600
1)
18.3710
Crimpzange / Crimping pliers
–
–
2
TB9-13
18.3712
Einsätze
2)
/ Inserts
2)
16
& 35
7,3/10,2
3
TB11-14,5
18.3713
Einsätze
2)
/ Inserts
2)
25
& 50
8,8/11,4
4
TB8-17
18.3711
Einsätze
2)
/ Inserts
2)
10
& 70
6,3/13,4
5
TB20
18.3714
Einsätze
2)
/ Inserts
2)
95
16,4
1)
Crimpzange inkl. Box, ohne Einsätze.
2)
Einsätze separat bestellen. Einsätze sind zweiseitig verwendbar. Ziffern 9
& 13,
11
& 14,5, 8 & 17 od. 20 = Crimphülsendurchmesser.
1)
Crimping pliers with box, without inserts.
2)
Inserts to order separately. Each insert can be used on 2 sides. Numerals 9
&
13, 11
& 14,5, 8 & 17 or. 20 = diameter of crimping sleeves.
