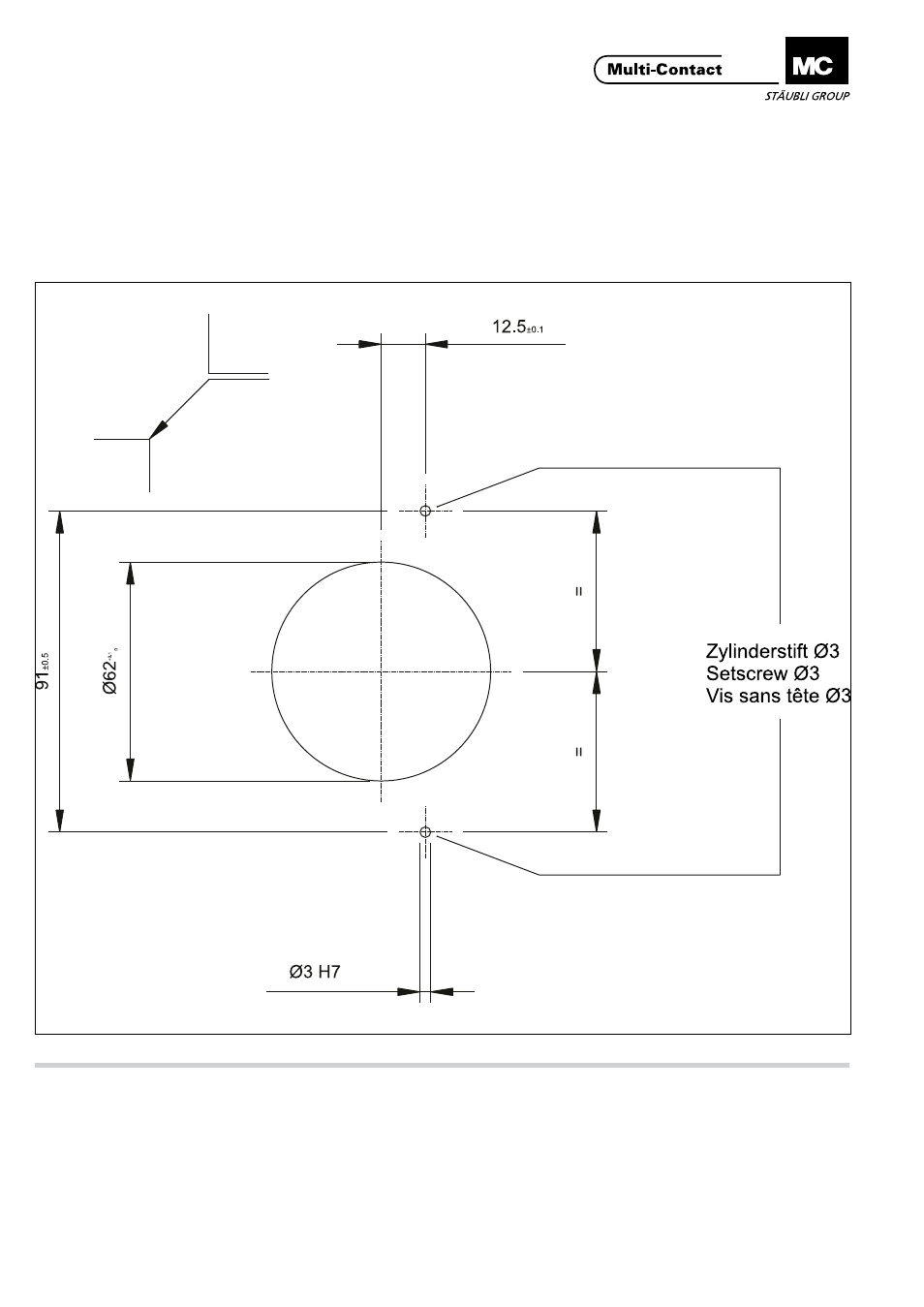

Beispiel Bohrplan Example drilling plan
Es müssen 2 Zentrierstifte eingesetzt
werden� Zulässiger Winkelversatz
Stift- Buchsenseite ± 0,5°
Zulässige x-y Abweichung von Stift-
und Buchsenseite ± 0,2 mm
Two centring pins are to be used� Per-
missible angular deviation of the pin
and of the socket sides ± 0,5°�
Permissible x-y deviation of the pin
and the socket sides ± 0,2 mm.
