Multi-Contact MA253 - Handbuch

Advanced Contact Technology
www.multi-contact.com 1 / 12

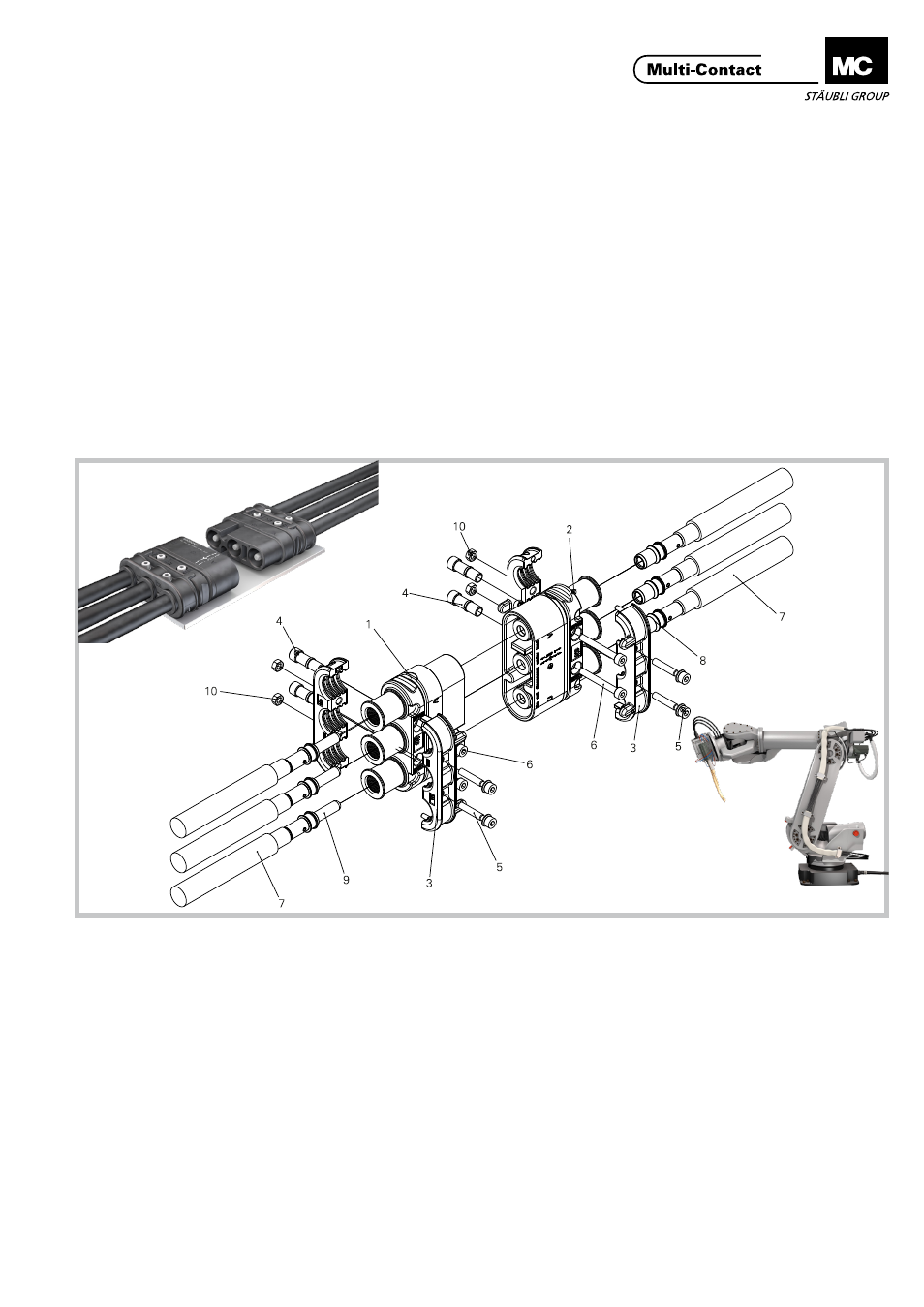

Pos. Typ / Type Bezeichnung / Description Stückzahl / Pieces
1 RobiFix-S-L Stiftkontaktträger / Pin housing 1
2 RobiFix-B-L Buchsenkontaktträger / Socket housing 1
3 RobiFix-ZE Kabelzugentlastung / Cable strain relief 2
4 RobiFix-M-HLS Montagehülse / Mounting sleeve 4
5 KM-SHR M5x25 Montageschraube für Pos. 3 / Mounting screw for Pos. 4
6 ZYL-SHR M5x40 Montageschraube für Pos. 1+2 / Mounting screw for Pos. 1+2 -
7 Leiter 16 mm 2 oder 50 mm 2 / Cable 16 mm 2 or 50 mm 2 -
8 MC-Buchse BP8/... / MC-Socket BP8/... 3
9 MC-Stift SP8/... / MC-Pin SP8/... 3
10 6-kant Mutter M5 / Hexagonal nut M5 4
MA253 (de_en)
Montageanleitung MA253 (de_en)
Assembly instructions
Primärkreissteckverbinder RobiFix-B35-MTB und
RobiFix-S35-MTB Primary circuit connectors RobiFix-B35-MTB and
RobiFix-S35-MTB
Inhalt
Sicherheitshinweise....................................................................2
Notwendiges Werkzeug ������������������������������������������������������������4
Vorbereiten der Leitungen ���������������������������������������������������������4
Crimpen der Kontaktteile �����������������������������������������������������������5
Montage der Buchsenkontakte �������������������������������������������������5
Kabelzugentlastung Montage ����������������������������������������������������6
Bohrplan der Montagebohrung �������������������������������������������������6
Befestigung des RobiFix ������������������������������������������������������������7
Bestellangaben ��������������������������������������������������������������������������8
Montage RobiFix-Lock ���������������������������������������������������������8-10 Content
Safety Instructions ......................................................................2
Tools necessary �������������������������������������������������������������������������4
Preparation of the cable ������������������������������������������������������������4
Crimping-on the contact parts ��������������������������������������������������5
Fitting the socket contacts ��������������������������������������������������������5
Mounting the cable strain relief �������������������������������������������������6
Drilling plan for mounting holes ������������������������������������������������6
Fixing the RobiFix ����������������������������������������������������������������������7
Ordering information �����������������������������������������������������������������8
Assembly RobiFix-Lock ��������������������������������������������������������8-10
