Multi-Contact MA223 - Handbuch

Advanced Contact Technology
www.multi-contact.com 1 / 8
PV-ADBP3/.../GWD PV-ADBP3/.../GWD
MC-K.../PV-ADBP3/.../GWD MC-K.../PV-ADSP3/.../GWD
MA223 (de_en)
Montageanleitung MA223 (de_en)
Assembly instructions
PV-Aufbaudosenbuchse PV-ADBP3/.../GWD
PV-Aufbaudosenstecker PV-ADSP3/.../GWD
PV-Aufbaudosenbuchse mit Leitung
MC-K.../PV-ADBP3/.../GWD
PV-Aufbaudosenstecker mit Leitung
MC-K.../PV-ADSP3/.../GWD PV-Female panel receptacle PV-ADBP3/.../GWD
PV-Male panel receptacle PV-ADSP3/.../GWD
PV-Female panel receptacle with cable
MC-K.../PV-ADBP3/.../GWD
PV-Male panel receptacle with cable
MC-K.../PV-ADSP3/.../GWD
Inhalt
Sicherheitshinweise....................................................................2
Erforderliches Werkzeug ...........................................................3
Anschlussleitung .......................................................................3
Vorbereitung der Leitung ...........................................................4
Crimpanschlüsse .......................................................................4
Crimpen .....................................................................................4
— mit Crimpzange PV-CZM-16100A ..........................................4
Montage der Aufbaudosen........................................................5
Leitungsführung ........................................................................6
Verbindung ................................................................................6
Content
Safety Instructions ......................................................................2
Tools required ............................................................................3
Connecting lead ........................................................................3
Cable preparation ......................................................................4
Crimp connections ....................................................................4
Crimping ....................................................................................4
— with crimping pliers PV-CZM-16100A ....................................4
Assembly of panel receptacles ..................................................5
Cable routing .............................................................................6
Engagement ..............................................................................6

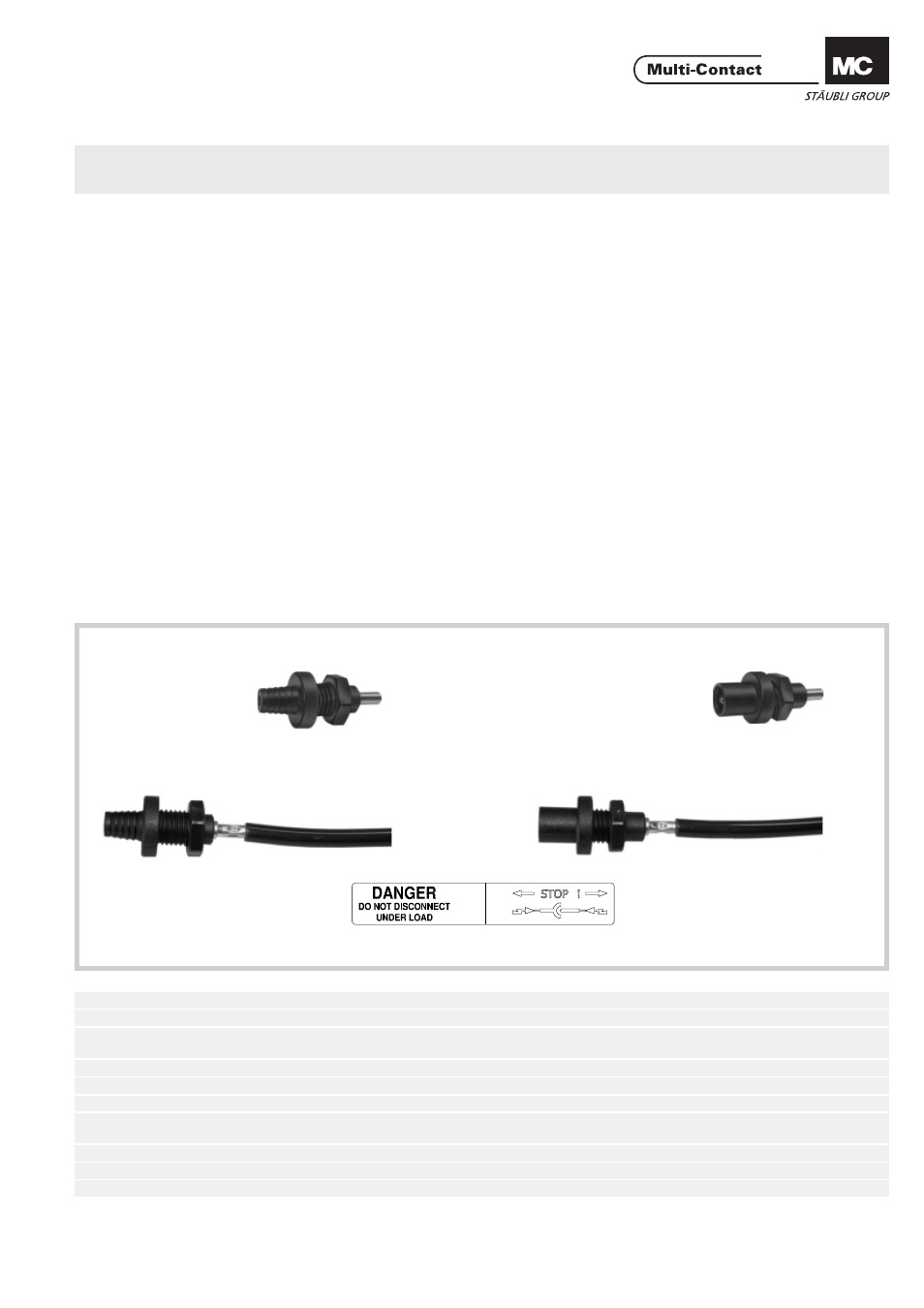

Aufbaudosenbuchse / Female panel receptacle Aufbaudosenstecker / Male panel receptacle
mit Leitung / with cable mit Leitung / with cable
Aufkleber
Sticker
Technische Daten Technical data
Steckverbindersystem Connector system Ø 3mm
Bemessungsspannung Rated voltage 1000V DC (IEC)
Bemessungsstrom Rated current
20A (2,5mm 2 , 4mm²)
30A (6mm²)
Prüfspannung Test voltage 6kV (50Hz, 1min.)
Umgebungstemperaturbereich Ambient temperature range -40°C...+85°C (IEC)
Obere Grenztemperatur Upper limiting temperature 105°C (IEC)
Schutzart, gesteckt
ungesteckt
Degree of protection, mated
unmated
IP65
IP2X
Überspannungskat. / Verschmutzungsgrad Overvoltage category / Pollution degree CATIII / 2
Kontaktwiderstand der Steckverbinder Contact resistance of plug connectors 0,5mΩ
Schutzklasse Safety class II
