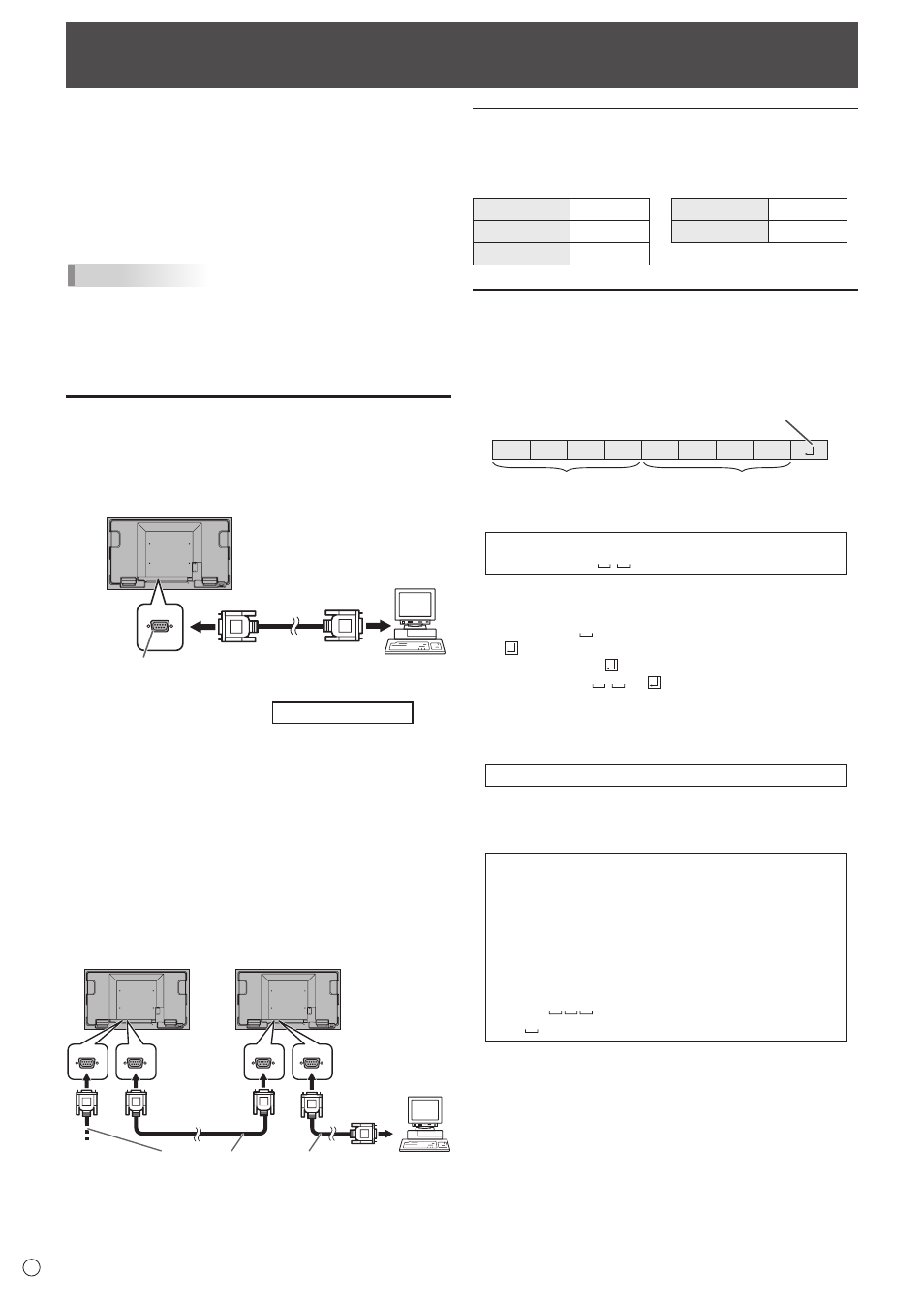

30
D
Steuerung des Monitors über einen PC (RS-232C)
Dieser Monitor kann über die RS-232C-Schnittstelle (COM-
Port) von einem PC aus gesteuert werden.
Mit Hilfe eines PCs können Sie auch mehrere Monitore in
Serie miteinander verbinden. Indem Sie jedem Monitor eine
eigene ID-Nummer zuweisen (siehe Seite 31), können Sie
für jeden Monitor den Eingangsmodus bzw. die Einstellungen
separat festlegen oder den Status eines bestimmten Monitors
überprüfen.
TIPPS
• Um den Monitor per RS-232C zu steuern, stellen Sie RS-232C/
LAN SELECT <RS-232C/LAN-AUSWAHL> auf RS-232C und
STANDBY MODE <STANDBY-MODUS> auf STANDARD.
• Sie können RS-232C- und LAN-Steuerung nicht gleichzeitig
verwenden.
PC-Anschluss
n
1:1-Verbindung mit einem PC
Schließen Sie ein ungekreuztes RS-232-Kabel zwischen dem
COM-Port am PC (RS-232C-Stecker) und dem
RS-232C-Eingangsanschluss des Monitors an.
PC
Ungekreuztes RS-232-Kabel
(im Handel erhaltlich)
Zu COM-Port
RS-232C-Eingangsanschluss
n
Serielle Verbindung…
Erweiterter Betrieb
Monitore der Typen PN-U553/PN-U473/PN-U423 können seriell
verbunden werden.
Schließen Sie ein ungekreuztes RS-232-Kabel zwischen dem
COM-Port am PC (RS-232C-Stecker) und dem
RS-232C-Eingangsanschluss des ersten Monitors an.
Schließen Sie als nächstes ein ungekreuztes RS-232-Kabel am
RS-232C-Ausgangsanschluss des ersten Monitors und am
RS-232C-Eingangsanschluss des zweiten Monitors an.
Verbinden Sie in derselben Weise einen dritten Monitor und
eventuelle weitere Monitore.
Es können bis zu 25 Monitore miteinander verbunden werden.
(Die Anzahl der Monitore hängt von der Kabellänge und den
Umgebungsbedingungen ab.)
PC
Erster Monitor
Zweiter Monitor
Zu COM-Port
Ungekreuzte RS-232-Kabel (im Handel erhaltlich)
RS-232C
Eingangsanschluss
RS-232C
Ausgangsanschluss
Kommunikationseinstellungen
Stellen Sie die RS-232C-Kommunikationseinstellungen am
PC so ein, dass sie den Kommunikationseinstellungen des
Monitors entsprechen:
Baudrate
9600 bps
Stopp-Bit
1 Bit
Datenlänge
8 Bit
Flusskontrolle Keines
Paritätsbit
Keines
Kommunikation
n
Befehlsformat
Wenn ein Befehl vom PC zum Monitor gesendet wird, führt
der Monitor den empfangenen Befehl aus und sendet eine
entsprechende Antwortmeldung zurück an den PC.
C1 C2 C3 C4 P1 P2 P3 P4
Antwortcode
Befehlsfeld
(4 vorgeschriebene
alphanumerische Zeichen)
Parameterfeld
(String aus 4 Zeichen, bestehend
aus: 0-9, +, -, Leerzeichen, ?)
Beispiel: VOLM0030
VOLM 30
* Achten Sie darauf, 4 Zeichen für den Parameter
einzugeben. Füllen Sie den Befehl nötigenfalls mit
Leerzeichen (“ ”) auf.
(“ ” ist der Antwortcode (0D
H
, 0A
H
oder 0D
H
))
Falsch : VOLM30
Richtig : VOLM 30
Verwenden Sie für MPOS, DATE und SH01 bis SH07 keine
Leerzeichen. Stellen Sie Parameter mit einer bestimmten
Anzahl von Zeichen ein.
Beispiel: MPOS010097
Wenn ein Befehl den Buchstaben “R” für “Richtung” in der
“RS-232C Befehlstabelle” auf Seite 34 enthält, kann der
Istwert mit einem “?” als Parameter zurückgegeben werden.
Beispiel:
VOLM ? ? ? ?
←
Vom PC zum Monitor
(Wie hoch ist die aktuelle
Lautstärkeeinstellung?).
30
←
Vom Monitor zum PC (Aktuelle
Lautstärkeeinstellung: 30).
* Wenn eine ID-Nummer (siehe Seite 31) zugewiesen
wurde (z.B. die ID-Nummer = 1).
VOLM
? ←
Vom PC zum Monitor.
30 001
←
Vom Monitor zum PC.
