Technische Daten

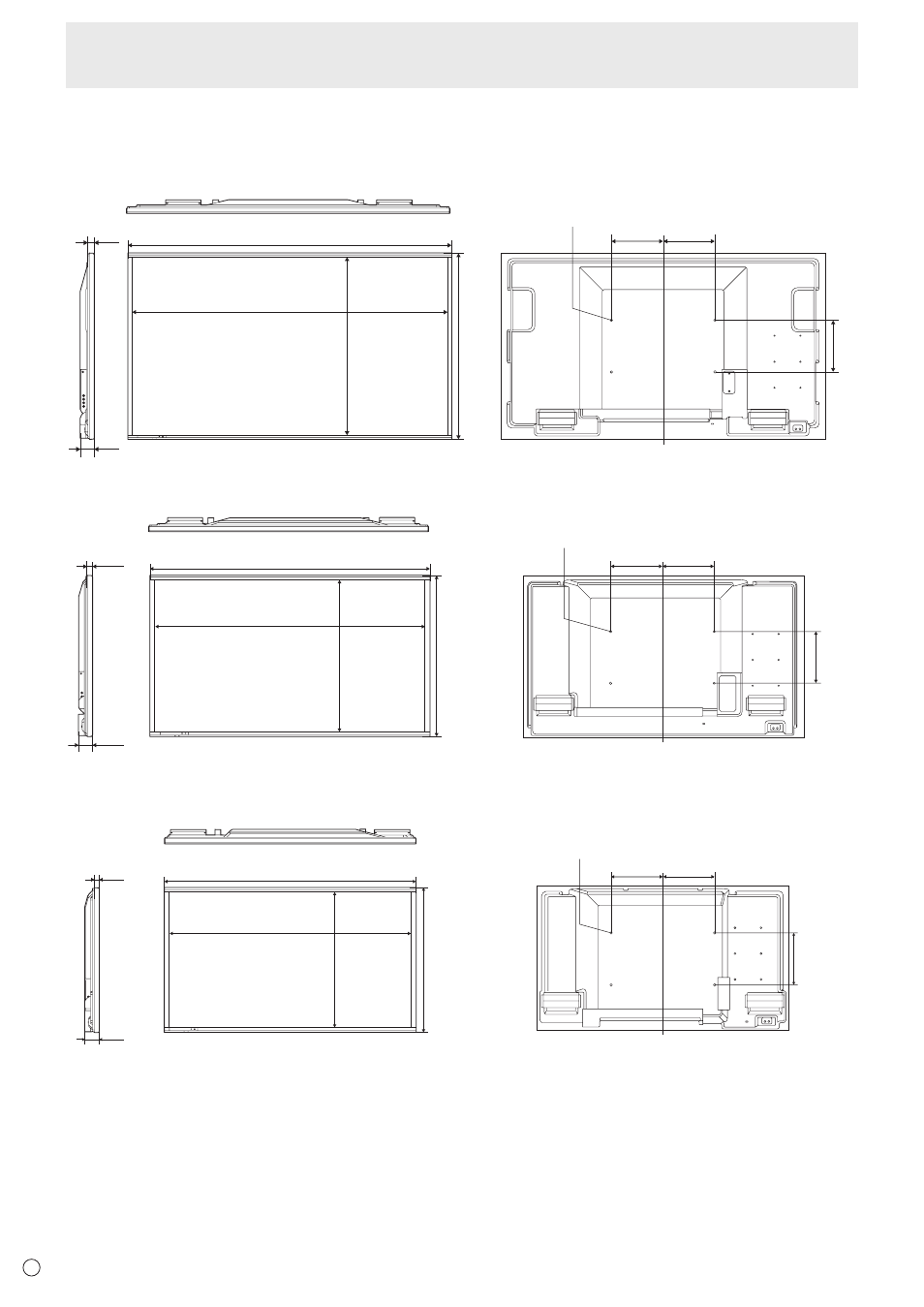

n Maßzeichnungen
Die angegebenen Werte sind Zirkawerte.
[PN-U553]
Öffnungsbreite (1212)
Öf
fnungshöhe (683)
721
1250 26
57
55
Öffnungsbreite (1044)
Öf
fnungshöhe
(588)
627
1083 27
Öffnungsbreite (934)
Öf
fnungshöhe
(527)
565
973 27
57
Einheit: mm
Einheit: mm
Einheit: mm
VESA-Bohrungen *
VESA-Bohrungen *
VESA-Bohrungen *
200 200
200
200 200
200
200 200
200
Achten Sie bei der Montage des Monitors darauf, dass ein Wandmontagewinkel für eine VESA-kompatible Montage
verwendet wird.
SHARP empfiehlt die Verwendung von M6 Schrauben. Ziehen Sie diese fest an.
Beachten Sie, dass die Schraubenlochtiefe des Monitors 10 mm beträgt. Durch eine mangelhafte Befestigung kann das
Gerät zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden. Die Schraube sollte mindestens
8 mm in das Schraubenloch eingreifen. Verwenden Sie einen Winkel gemäß Norm UL1678, der mindestens das vierfache
Gewicht des Monitors tragen kann.
