KTM FAHRGESTELL 400/620 - Handbuch (Seite 11)

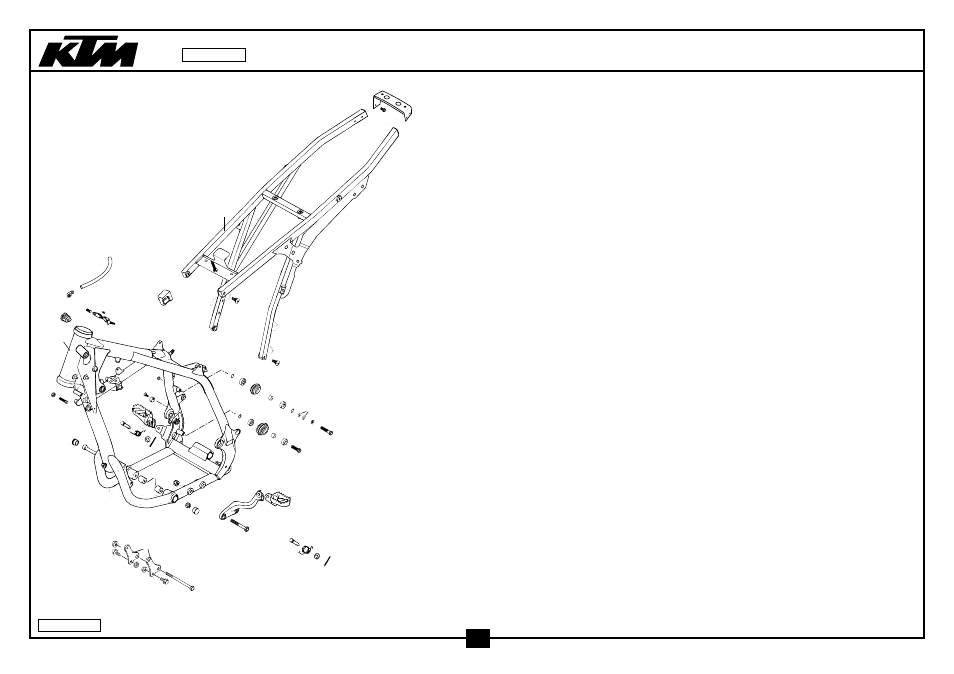

RAHMEN, AUSLEGER FRAME, SUB FRAME 400/620 ‘99
1
2
5
6
13
76
76
7
12
8
9
32
49
15
18
34
12
30
38 40
31
45
43
46 47
41
64 63
61
44
42
46
47 85
17
16
85
68
68
68
56
56
56
56
53
54
55
55
79
78
71
70
36
37
11
99-583.03.3
9
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 583.03.101.300 RAHMEN 400/620 SC SILBER ‘99 FRAME 400/620 SC SILVER ‘99 1
MIT LAGER FÜR ANLENKUNG WITH BEARINGS FOR LINKING
2* 583.03.102.500 AUSLEGER KPL. ALU 400/620SC’99 SUB FRAME CPL. ALU SC ‘99 1
5* 584.03.002.152 ÜBERLAGBLECH F. AUSLEGER SC’99 OVERLAP METAL SHEET S.FRAME’99 1
6 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 4
7 710.03.007.000 STEUERKOPFSCHLOSS KPL. ZADI STEERING HEAD LOCK CPL. ZADI X
8* 590.01.037.000 ANSCHLAGSCHRAUBE M8X26 SW=10 SPECIAL SCREW M8X26 WS=10 2
9 0934 080003 SK.MUTTER DIN0934-M 8 HEXAGON NUT DIN0934-M 8 2
11 580.03.012.000 DISTANZROLLE 10,3X20X22 SPACER ROLLER 10,3X20X22 2
12 710.01.012.000 PVC ABSCHLUSSKAPPE D=22MM PVC CAP D=22MM 2
13 583.07.015.000 TANKAUFLAGE ‘93 TANK SUPPORT ‘93 2
15 583.03.055.000 MOTORAUFHÄNGUNG AGW ‘94 ENGINE SUPPORT AGW ‘94 2
16 0931 101103 SK.SCHRAUBE DIN0931-M10X110 HH SCREW DIN0931-M10X110 1
17 490.09.082.000 STOVERFLANSCHMUTTER M10 SS SELF LOCKING NUT M10 WS=17 1
18 543.10.086.000 STOVERFLANSCHMUTTER M8 SELF LOCKING NUT M8 4
30 0931 100603 SK.SCHRAUBE DIN0931-M10X60 HH SCREW DIN0931-M10X60 2
31 0985 100003 SS.MUTTER DIN0985-M10 SELF LOCKING NUT DIN0985-M10 2
32 0912 101603 ISK.SCHRAUBE DIN0912-M10X160 AH SCREW DIN0912-M10X160 1
34 546.30.044.000 BUNDMUTTER M10 SW=13 COLLAR NUT M10 WS=13 1
36 550.07.016.001 SCHLAUCH 7X1O PER METER PVC-HOSE 7X10 PER METER 0,3
37 503.03.089.000 WINKELSTÜCK ‘97 ANGEL PIECE ‘97 1
38* 583.03.038.000/90 FUßRASTENTRÄGER LI. SILBER 99 FOOTREST BRACKET L/S SILVER’99 1
40* 583.03.040.000/90 FUSSRASTE LINKS SILBER ‘99 FOOTREST L/S SILVER ‘99 1
41* 546.03.140.000/90 FUSSRASTE RECHTS SILBER ‘98 FOOT REST R/S SILVER ‘98 1
42 583.03.041.000 FUSSRASTENFEDER LINKS ‘93 FOOTREST SPRING L/S ‘93 1
43 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 1
44 583.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 43 BOLT FOR FOOTREST 9,8 X 43 1
45 546.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 50 BOLT FOR FOOTREST 9,8 X 50 1
46 0125 100003 UNTERLEGSCHEIBE DIN0125-A10,5 WASHER DIN0125-A10,5 2
47 0094 032253 SPLINT DIN0094-3,2X25 STAHL PIN DIN0094-3,2X25 STEEL 2
49 420.07.049.000 SCHUTZKAPPE PLASTIC CAP X
53* 523.03.053.000 KETTENROLLE D=30MM 125-380 ‘99 CHAIN ROLL D=30MM 125-380 ‘99 1
54* 523.03.053.100 KETTENROLLE D=35MM 125-380 ‘99 CHAIN ROLL D=35MM 125-380 ‘99 1
55 740.03.021.000 BÜCHSE 8 X 12 X 6,5 BUSHING 8 X 12 X 6,5 2
56 0625 006087 RILLENKUGELLAGER 608 2RS C3 GROOVED BALL BEAR. 608 2RS C3 4
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-583.03.3
