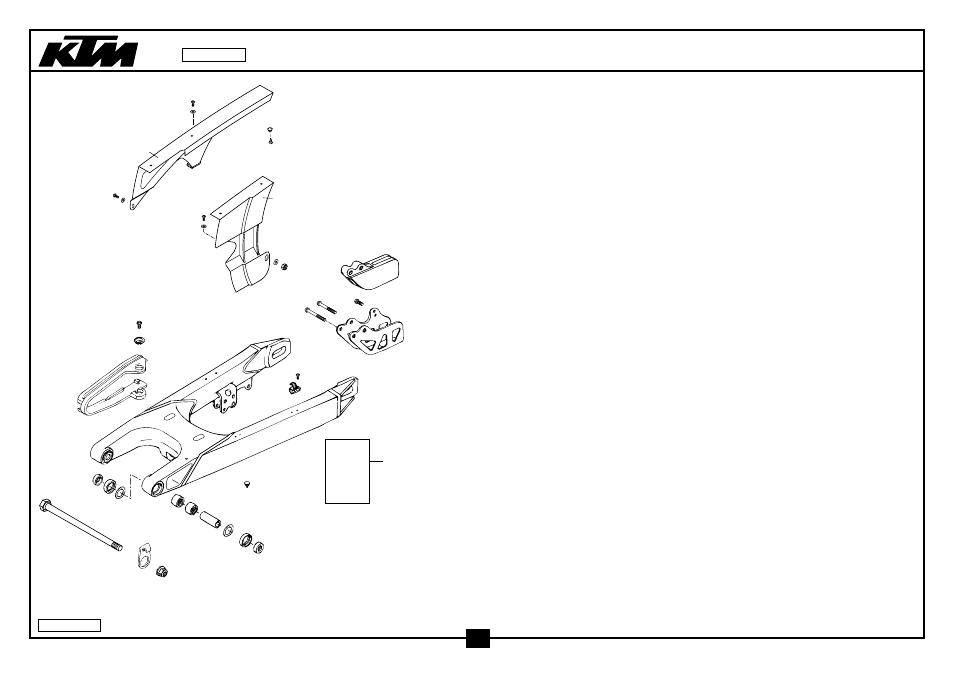

SCHWINGARM, KETTENSCHUTZ SWINGARM, CHAIN GUARD 400/620 ‘99
40..44
71
72
73 30
72
71
39
38
44
43
40
41
41
42
43
44
12
14
15
90
91
86
85
60
64
67
68
89
39
16
73
42
62
64
64
39
39
65
99-583.04.3
12
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
12 546.03.014.000 SCHWINGARMBOLZEN 15X250 SWINGARM BOLT 15X250 1
14 502.30.211.000 BREMSSCHLAUCHFÜHRUNG ‘89 BRAKE HOSE GUIDE ‘89 1
15 546.03.015.000 STOPPMUTTER M14X1,5 SW=19 SELF LOCKING NUT M14X1,5 WS=19 1
16 544.03.135.000 VERSCHLUSSPFROPFEN SFL10 PLASTIC CAP SFL10 X
30 583.03.130.344 SCHWINGARM KPL. L=567MM ‘97 SWINGARM CPL. L=567MM ‘97 1
38 546.11.076.100 HALTESCHELLE FÜR BREMSSCHL.’96 RETAIN.CLAMP FOR BRAKE HOSE’96 2
39 0010 050103 GEW.FURCHSCHRAUBE M 5,0X10 SPECIAL SCREW M 5,0X10 5
40 502.03.081.700 LAGERHÜLSE 15X20X38,75 BEARING SLEEVE 15X20X38,7 2
41 502.03.097.000 NADELHÜLSE HK 2012 NEEDLE BUSH HK 2012 4
42 546.03.036.000 ANLAUFSCHEIBE 22,2X31,7X1 STOP DISK 22,2X31,7X1 2
43 0760 253270 WELLENDICHTRING 25X32X7 SHAFT SEAL RING 25X32X7 4
44 546.03.090.000 TASSE FÜR WELLENDICHTR.15X25X9 BUCKET F.SHAFTSEALRING 15X25X9 4
60 583.07.060.000 KETTENSCHUTZ KLEIN ‘96 CHAINGUARD SMALL ‘96 1
62 583.07.060.150 KETTENSCHUTZ GROSS ‘97 CHAINGUARD LARGE ‘97 1
64 0125 050003 UNTERLEGSCHEIBE DIN0125-A 5,0 WASHER DIN0125-A 5,0 3
65 200.12.062.055 HOHLNIET 2-TLG. HOLLOW RIVET TWO PARTS 2
67 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 1
68 0985 060003 SS.MUTTER DIN0985-M 6 SELF LOCK. NUT DIN0985-M 6 1
71 722.10.079.000 STÜTZSCHALE BUCKET 2
72 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2
73 583.07.073.000 KETTENGLEITSCHUTZ DUKE’94 CHAIN SLIDING GUARD DUKE’94 1
85 546.07.066.100 KETTENFÜHRUNG HINTEN ‘94 CHAIN GUIDE REAR ‘94 1
86 502.07.070.000 HALTEBLECH KETTENFÜHRUNG ‘94 RETAINING PLATE CHAIN GUIDE’94 1
89 0015 060553 SK.BUNDSCHRAUBE M 6X55 SW=8 HH COLLAR SCREW M 6X55 WS=8 1
90 0015 060503 SK.BUNDSCHRAUBE M 6X50 SW=8 HH COLLAR SCREW M 6X50 WS=8 1
91 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-583.04.3
