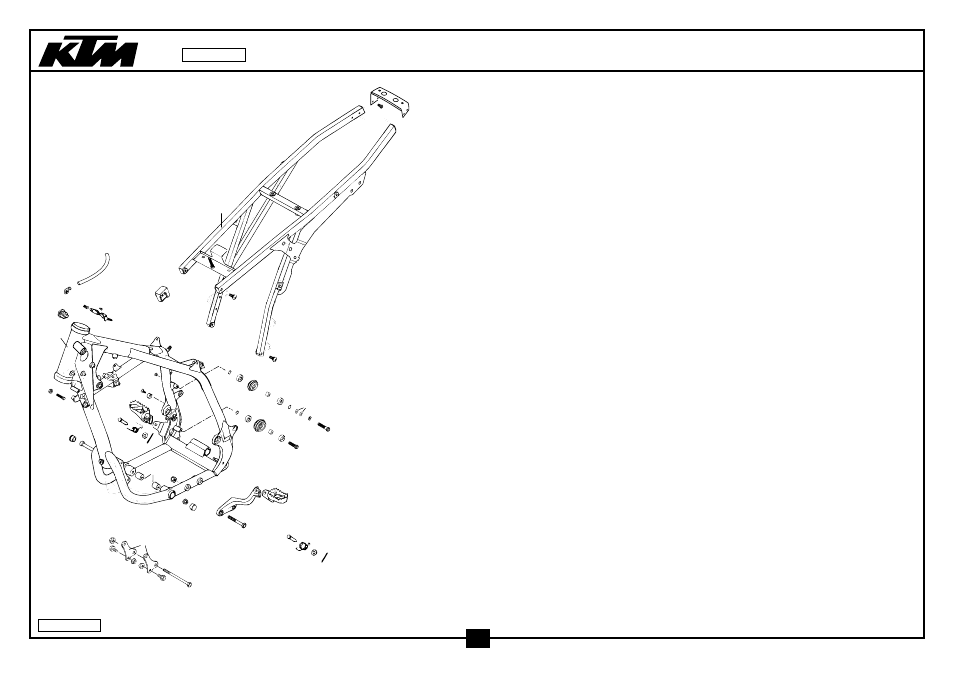

RAHMEN, AUSLEGER FRAME, SUB FRAME 400/620 ‘99
1
2
5
6
13
76
76
7
12
8
9
32
49
15
18
34
12
30
38 40
31
45
43
46 47
41
64 63
61
44
42
46
47 85
17
16
85
68
68
68
56
56
56
56
53
54
55
55
79
78
71
70
36
37
11
99-583.03.3
10
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
61 544.03.135.000 VERSCHLUSSPFROPFEN SFL10 PLASTIC CAP SFL10 1
63 583.03.063.000 BREMSHEBELANSCHLAG ‘93 BRAKE LEVER STOP ‘93 1
64 0991 060203 SENKSCHRAUBE DIN7991-M 6X20 FLAT HEAD SCREW DIN7991-M 6X20 1
68 360.03.014.000 SCHNORR-SICHERUNGSSCHEIBE 8MM LOCK WASHER 8MM X
70 0015 080303 SK.BUNDSCHRAUBE M 8X30 SW=10 HH COLLAR SCREW M 8X30 WS=10 1
71 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 1
76 545.10.052.000 KETTENRADSCHRAUBE-ISK M 8X26 SPROCKET SCREW-AH M 8X26 4
78 0797 080003 ZAHNSCHEIBE DIN6797-J 8,4 TOOTHLOCK WASHER DIN6797-A 8,4 X
79 0125 080003 UNTERLEGSCHEIBE DIN0125-A 8,4 WASHER DIN0125-A 8,4 X
85 491.09.481.052 SK.BUNDSCHRAUBE M 8X16 HH COLLAR SCREW M 8X16 4
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
