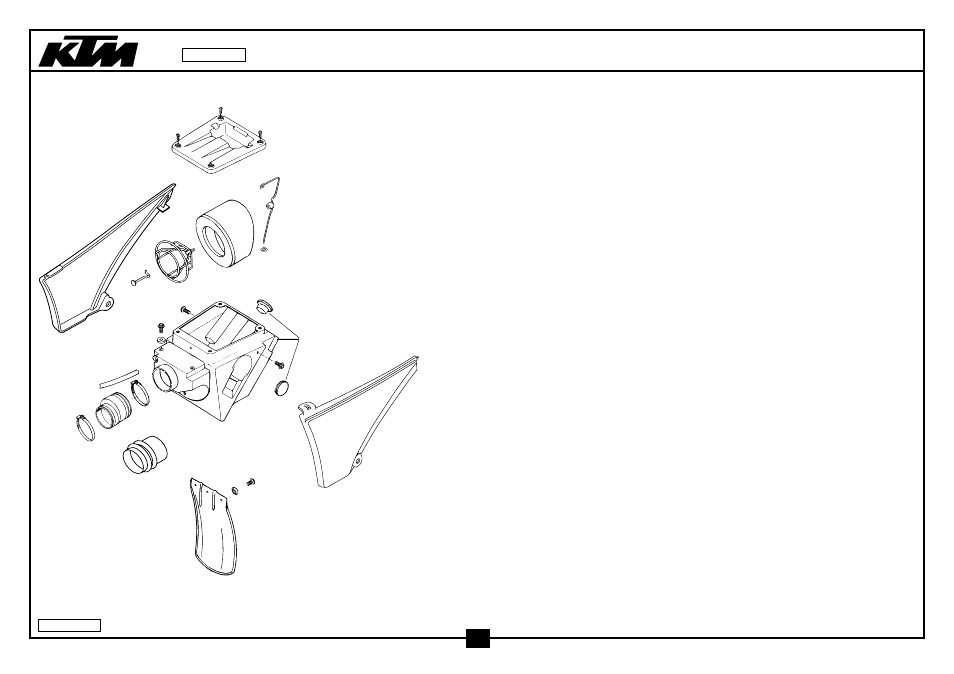

LUFTFILTERKASTEN AIR FILTER BOX 400/620 ‘99
12
29
26
18
16
15
17
19
3
2
10
40
39
28
27
1
4
5
38
38
38
36
8
8
8
7
99-583.06.0
18
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.06.001.100 FILTERKASTEN KPL. OHNE SLS ‘94 FILTER BOX CPL. WITHOUT SLS’94 1
2* 583.06.003.000 FILTERKASTENDECEKL LINKS SC’99 FILTER BOX COVER L/S SC ‘99 1
3* 584.06.004.000 FILTERKASTENDECKEL RE. LC4’98 FILTER BOX COVER R/S LC4’98 1
4 583.06.004.000 VERSCHLUSSKAPPE 30MM PLUG 30 MMM 1
5 546.06.004.000 VERSCHLUSSKAPPE 37MM PLUG 37 MM 1
7 583.06.102.000 FILTERKASTENDECKEL GESCHLOSSEN FILTER BOX COVER CLOSED 1
8 0985 050103 LINSENSCHRAUBE DIN7985-M 5X10 OVAL HEAD SCR. DIN7985-M 5X10 4
10 546.06.010.000 SPRITZSCHUTZ FÜR FILTERKASTEN SPLASH PROTECT.FOR FILTER BOX 1
12 570.05.020.001 SCHLAUCH 10X14 PER METER HOSE 10X14 PER METER 0,19
15 565.06.015.100 FILTERELEMENT 125/550/LC4/DUKE FILTERELEMENT 125/550/LC4/DUKE 1
16 583.06.016.100 FILTERTRÄGER ‘97 FILTER CARRIER ‘97 1
17 583.06.017.100 HALTEBÜGEL FÜR LUFTFILTER ‘97 HOLDING HANGER FOR FILTER ‘97 1
18 583.06.017.050 HAKEN FÜR FILTERHALTEBÜGEL HOOK FOR FILTER BRACKET 1
19 546.06.019.004 KLEMMSCHEIBE KS4 CLAMPING DISK KS4 1
26 583.06.026.000 VERGASERMANSCHETTE PHM38SD ‘98 CARBURETOR CONNECTION BOOT ‘98 1
400 SC 400 SC
27 580.06.026.500 VERGASERMANSCHETTE 540/620/640 AIR FILTER BOOT 540/620/640 1
620 SC 620 SC
28 550.06.028.000 SCHLAUCHBINDER 60-80MM HOSE CLAMP 60-80MM 1
29 510.06.027.000 SCHLAUCHBINDER 50-70MM HOSE CLAMP 50-70MM 1
36 502.32.050.001 STAHLSCHEIBE 6X17X3 STEEL WASHER 6X17X3 X
38 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 4
39 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2
40 722.10.079.000 STÜTZSCHALE BUCKET 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-583.06.0
