KTM FAHRGESTELL 400/620 - Handbuch (Seite 19)

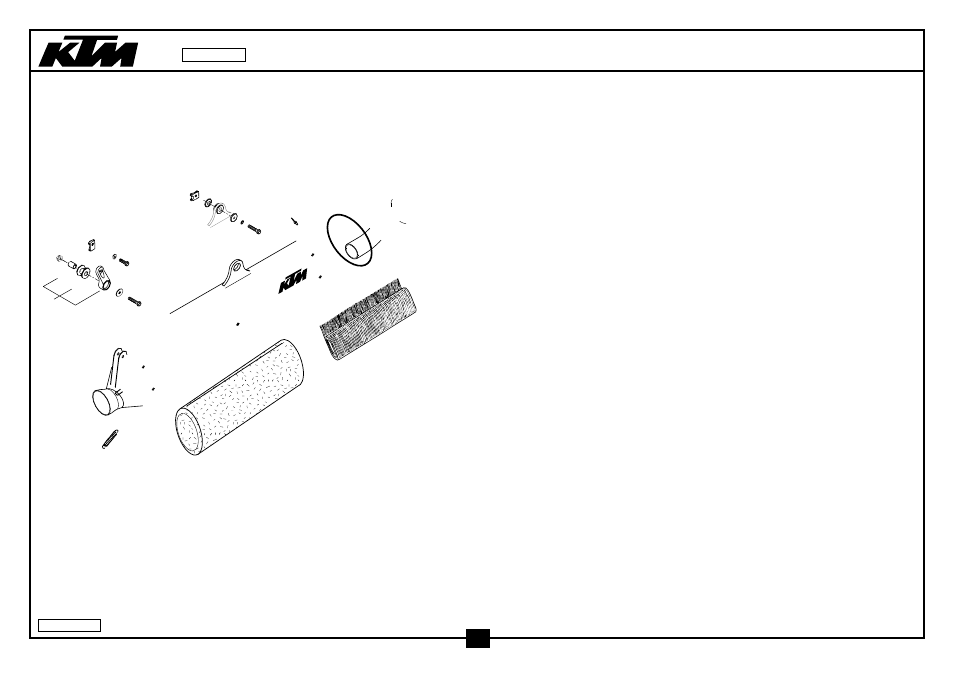

ENDDÄMPFER SILENCER 400/620 ‘99
69
69
68
48
66
67
65
64
48
60
60
61
62
62
63
81
16
15
82
83
84
85
CO
M PE TIT
ION
SXC
98-583.05.4
17
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
15 0011 480802 BLINDNIETE 4,8X 8,0 NIRO DUMMY RIVET 4,8X 8,0 NIRO 10
16 503.05.016.000 ZUGFEDER L=55MM ÖSEN BEWEGLICH TENSION SPRING L=55MM 2
48 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 2
60 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 2
61 0021 060003 SCHEIBE DIN9021-A 6,4 WASHER DIN9021-A 6,4 1
62 0137 060000 FEDERSCHEIBE DIN0137-B 6 SPRING WASHER DIN0137-B 6 2
63 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1
64 565.09.064.000 STOVER-FLANSCHMUTTER M6 SELF LOCKING NUT M6 1
65 543.05.069.000 BÜCHSE 12 X 7 X 16 BUSHING 12 X 7 X 16 1
66 583.05.165.244 SCHALLDÄMPFERHAL. KPL. KURZ’96 SILENCER BRACKET CPL. SHORT’96 1
67 543.05.068.100 DÄMPFUNGSELEMENT SILICON GRAU DAMPING COMPONENT SILICON GREY 1
68 546.05.068.000 DÄMPFUNGSELEMENT SCHWARZ EXHAUST BRACKET RUBBER BLACK 1
69 546.05.069.000 BÜCHSE 7,5X12X28X7,8 ‘96 BUSHING 7,5X12X28X7,8 ‘96 2
81 583.05.081.000 ENDDÄMPFER GEDROSSELT SXC’98 SILENCER THROTTLED SXC’98 1
81 583.05.081.100 ENDDÄMPFER UNGEDROSSELT SXC’98 SILENCER UNTHROTTLED SXC’98 1
82 583.05.081.003 ENDKAPPE KPL.SXC GEDROSSELT’98 END CAP CPL. SXC THROTTLED ‘98 1
82 583.05.081.004 ENDKAP.KPL.SXC UNGEDROSSELT’98 END CAP CPL.SXC UNTHROTTLED’98 1
83 0770 223601 O-RING 82,14X3,53 SILIKON O-RING 82,14X3,53 SILIKON 2
84 583.05.078.002 DÄMMSTOFFMATTE HINTEN 90GR.’98 STUFFING YARN REAR 90 GRAMM’98 1
85 583.05.078.000 DÄMMSTOFF VORNE 400 GRAMM ‘98 STUFFINGYARN FRONT 400GRAMM’98 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-583.05.4
