KTM FAHRGESTELL 400/620 Benutzerhandbuch
Seite 28

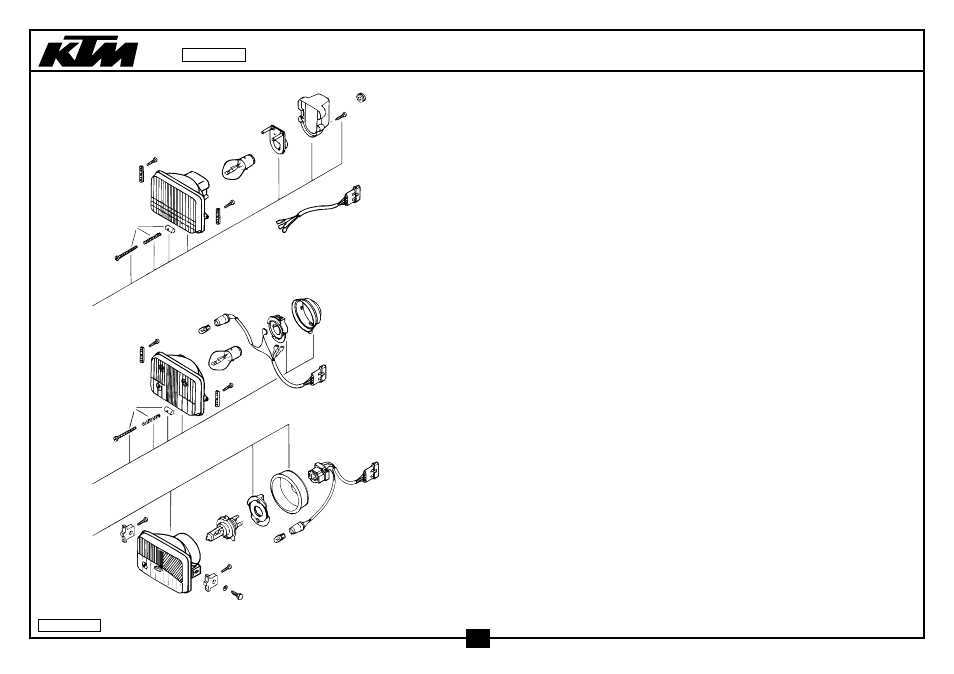

SCHEINWERFER
HEAD LIGHT
400/620 ‘99
18
16
15
17
14
13
12
11
13
12
70
12
13
37
14
13
12
11
35
36
72
30
10
50
13
52
54
13
58
59
52
55
56
73
37
98-583.14.0
26
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
10
502.11.610.000
SCHEINWERFER KPL. ELCOM ‘93
HEADLIGHT CPL. ELCOM ‘93
1
11
502.11.631.000
STELLSCHRAUBE KPL. M4X40
ADJUSTING SCREW CPL. M4X40
1
12
502.11.410.050
SCHEINWERFERHALTERUNG ‘93
HEADLIGHT BRACKET ‘93
2
13*
0016 040183
KUNSTSTOFFSCHR. KB40X18 WN1412
PLASTIC SCREW KB40X18 WN1412
4
14
441.11.038.000
BILUX-LAMPE 12V 35/35W BA20D
BILUX-BULB 12V 35/35W BA20D
1
15
570.11.036.000
LAMPENFASSUNG
BULB SOCKET
1
16
502.11.637.000
ABDECKKAPPE
COVER CAP
1
17
0981 350133
LI.BLECHSCHR. DIN7981- 3,5X13
SHEET MET.SCR.DIN7981-3,5X13
2
18
310.08.060.000
KABELTÜLLE D=8MM OFFEN
RUBBER SLEEVE D=8MM OPEN
1
30
502.11.410.000
SCHEINWERFER KPL CEV 322 ‘93
HEADLIGHT CPL. CEV 322 ‘93
1
35
502.11.436.000
LAMPENFASSUNG
BULB SOCKET
1
36
502.11.437.000
ABDECKKAPPE
COVER CAP
1
37
490.11.435.000
LAMPE 12V 5W (W2,1X9,5D)
BULB 12V 5W (W2,1X9,5D)
1
50
502.11.510.000
SCHEINWERFER KPL. CEV 394 ‘93
HEADLIGHT CPL. CEV 394 ‘93
1
52
584.14.010.000
SCHEINWERFERHALTERUNG ‘98
HEAD LIGHT SUPPORT ‘98
2
54
571.11.038.000
LAMPE H4 12V 60/55W (P43T)
BULB H4 12V 60/55W (P43T)
1
55
490.11.436.000
LAMPENHALTER
BULB HOLDER
1
56
502.11.537.000
GUMMIKAPPE
RUBBER CAP
1
58
0797 060003
ZAHNSCHEIBE DIN6797-J 6,4
TOOTH LOCK WASH. DIN6797-A 6,4
2
59
0933 060203
SK.SCHRAUBE DIN0933-M 6X20
HH SCREW DIN0933-M 6X20
2
70
502.11.610.010
KABEL FÜR SCHEINWERFER ‘93
CABLE FOR HEADLIGHT ‘93
1
72
502.11.410.010
KABEL FÜR SCHEINWERFER ‘93
CABLE FOR HEADLIGHT ‘93
1
73
502.11.510.010
KABEL FÜR SCHEINWERFER ‘93
CABLE FOR HEADLIGHT ‘93
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-583.14.5
