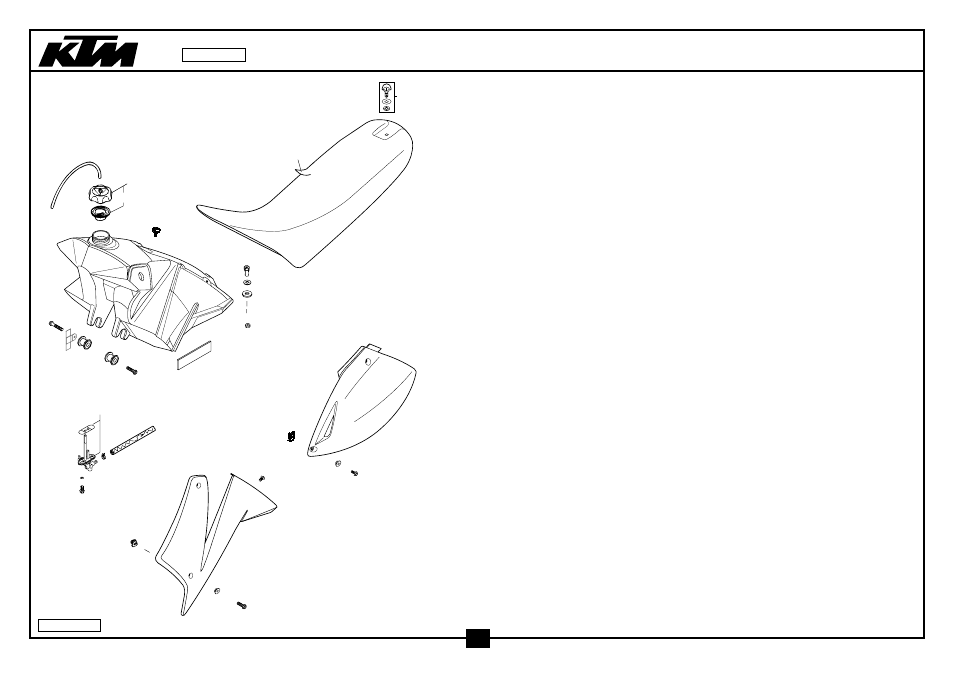

TANK, SITZBANK, VERKLEIDUNG
TANK, SEAT, COVER
400/620 ‘99
13
21
11
20
45
50
41
4
040
6
7
8
9
12
12
14
15
16
18
3
19
40
55
60
61
52
53
55
56
10
39
5
99-583.07.1
19
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
3*
546.01.097.000
GUMMISTREIFEN 85X25X3 MM
RUBBER STRIP 85X25X3 MM
4
4
583.07.005.100
BENZINHAHN MIKUNI CK-84 ‘96
FUEL COCK MIKUNI CK-84 ‘96
1
5
583.07.106.100
DICHTUNG BENZINHAHN MIKUNI
GASKET FUEL COCK MIKUNI
1
6
544.35.024.001
ND-SCHLAUCH ID 7,5 PER METER
HOSE ID 7,5 PER METER
0,32
7
580.31.005.000
YDNAC KLAMMER 10128 12MM
CLAMP YDNAC 10128 12MM
2
8
0603 061001
CU-DICHTRING DIN7603- 6X10X1
CU-SEAL RING DIN7603- 6X10X1
2
9
0015 060123
SK.BUNDSCHRAUBE M 6X12 SW=8
HH COLLAR SCREW M 6X12 WS=8
2
10
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
1
11
490.07.008.044
TANKVERSCHLUSS KPL. KLEIN
FILLER CAP CPL. SMALL
1
12
583.07.113.250
TANKROLLE KPL. 12 X 34 X 25
TANK BUSHING CPL. 12 X 34 X 25
2
13*
583.07.013.700
BENZINTANK 9 LIT.SCHWARZ SC’99
FUEL TANK 9 LITER BLACK SC’99
1
SCHWARZ
BLACK
14
583.07.014.000
HALSMUTTER M8
SPECIAL NUT M8
1
15
583.07.019.000
SCHEIBE 10,5 X 25 X 1,5
WASHER 10,5 X 25 X 1,5
1
16
510.05.067.100
ISOLIERSCHEIBE 12X28X3
INSOLATE WASHER 12X28X3
1
18
0934 080003
SK.MUTTER DIN0934-M 8
HEXAGON NUT DIN0934-M 8
1
19
580.07.044.000
LINSENSCHRAUBE M6X15 250/4T
OVAL HEAD SCREW M6X15 250/4T
1
20
490.07.009.000
DICHTUNG FÜR TANKVERSCHLUSS
GASKET FOR FILLER CAP
1
21
310.07.107.001
PVC-SCHLAUCH 6X9 MM PER METER
PVC-HOSE 6X9 MM PER METER
0,44
39
0015 060303
SK.BUNDSCHRAUBE M 6X30 SW=8
HH COLLAR SCREW M 6X30 WS=8
1
040*
583.07.340.700
SITZBANK SCHWARZ/ORANGE SC ‘99
SEAT BLACK/ORANGE SC ‘99
1
40*
583.07.340.750
SITZB.ÜBERZUG SCHW./ORANGE ‘99
SEAT COVER BLACK/ORANGE ‘99
1
41*
584.08.041.000/90 SEITENVERKL. LI SILBER LC4 ‘98
SIDE COVER L/S SILVER LC4 ‘98
1
—*
584.08.042.100/90 SEITENVERKL. RE. SILBER LC4’98
SIDE COVER R/S SILVER LC4 ‘98
1
45
583.07.040.551
SCHNELLVERSCHLUSS KPL. ‘96
QUICK RELEASE CPL. ‘96
1
50*
584.08.050.000/04 SPOILER LINKS ORANGE LC4 ‘98
SPOILER L/S ORANGE LC4 ‘98
1
—*
584.08.051.000/04 SPOILER RECHTS ORANGE LC4 ‘98
SPOILER R/S ORANGE LC4 ‘98
1
52
503.08.052.000
BÜCHSE FÜR SPOILER 6X11X16X5
BUSH FOR SPOILER 6X11X16X5
2
53
503.08.053.000
BÜCHSE FÜR SPOILER 6X11X16X7,5
BUSH FOR SPOILER 6X11X16X7,5
2
55
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
4
56
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
6
60
546.03.048.100
MEHRBEREICHSBLECHMUTTER M6
RANGE CHANGE METAL NUT M6
2
61
502.35.033.300
KLIPS-MUTTERNHALTER M6 KP142
SNAP-NUT HOLDER M6 KP142
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
