Zadi – KTM FAHRGESTELL 400/620 Benutzerhandbuch
Seite 33

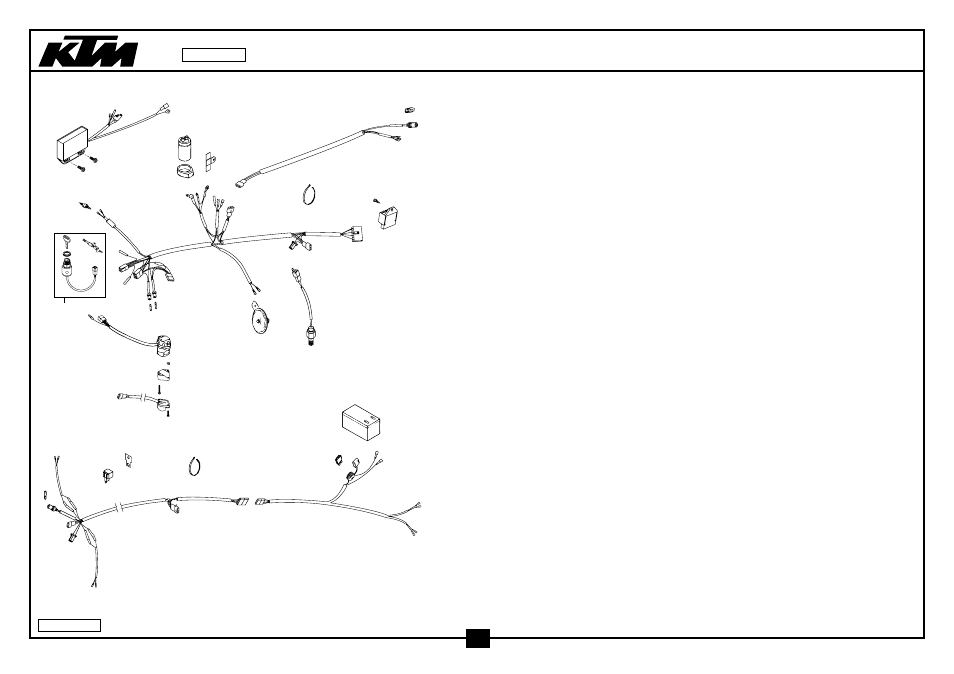

KABELSTRANG AUSTRALIEN
WIRING HARNESS AUSTRALIA
400/620 ‘99
1
11
5
51
2
13
14
14
17
18
20
35
5
10
22
80
81
29
30
31
32
33
7
8
9 9
12
9
34
16
ZADI
71
70
99-583.11.1
31
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
583.11.375.000
HAUPTKABELSTRANG SC AUS ‘99
MAIN WIRING HARNESS SC AUS ‘99
1
2*
583.11.176.200
KABELSTRANG HINTEN SC ‘99
WIRING HARNESS REAR SC ‘99
1
5
440.11.076.100
KABELBAND 100MM
CABLE TIE 100MM
X
-
440.11.076.200
KABELBAND 200MM
CABLE TIE 200MM
X
-
440.11.176.305
KABELBAND 305MM
CABLE TIE 305MM
X
7
446.11.207.200
BLINKGEBER SUMITOMO ADV.’97
FLASHER UNIT SUMITOMO ADV.’97
1
8
582.11.031.100
HALTEBLECH FÜR BLINKRELAIS
BRACKET FOR FLASHER RELAISE
1
9
491.11.425.000
LAMPE 12V 1,2W W2X4,6D
BULB 12V 1,2W (W2X4,6D)
3
10
503.11.070.100
LICHTSCHALTER CEV EGS AUS. ‘98
H.LIGHT SWITCH CEV EGS AUS.’98
1
SYMBOLE GELB
SYMBOLS YELLOW
11
510.11.050.000
BREMSLICHTSCHALTER VORNE
FRONT BRAKE LIGHT SWITCH
1
12
545.11.060.100
GLEICHSTROMHORN 12V NIKKO
DC HORN 12V NIKKO
1
13*
583.39.031.000
DIGITALBOX CDI CU7437 SC’99
DIGITAL BOX CDI CU7437 SC’99
1
14
0014 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
2
16
490.11.435.000
LAMPE 12V 5W (W2,1X9,5D)
BULB 12V 5W (W2,1X9,5D)
2
17
491.11.435.100
KONDENSATOR 25VOLT, 10.000 MF
CONDENSATOR 25V, 10.000 MF
1
18
545.11.048.000
KONDENSATORAUFNAHME
CAPACITOR BRACKET
1
20
546.11.448.000
HALTERUNG FÜR KONDENSATOR
BRACKET FOR CAPACITOR
1
22*
503.11.065.000
ZÜND-UND LENKSCHLOSS KPL. ZADI
IGNITION LOCK CPL. ZADI ‘99
1
29
503.11.029.000
BLINKERSCHALTER CEV ‘98
FLASHER SWITCH CEV ‘98
1
30
130.11.070.060
ADAPTER FÜR BLINKERSCHALTER’98
ADAPTER FOR FLASHER SWITCH ‘98
1
31
0985 040163
LINSENSCHRAUBE DIN7985-M 4X16
FLAT HEAD SCREW DIN7985-M 4X16
2
32
0084 040223
ZYL.SCHRAUBE DIN0084-M 4X22 A
CYL.HEAD SCREW DIN0084-M 4X22A
2
33
0934 040003
SK.MUTTER DIN0934-M 4
HEXAGON NUT DIN0934-M 4
2
34*
503.11.034.000
SPANNUNGSREGLER 12V 125-200’98
VOLTAGE REGULA. 12V 125-200’98
1
35
0017 060203
SONDERSCHRAUBE T60 M 6X20
SPECIAL SCREW T60 M 6X20
1
51
503.11.051.100
BREMSLICHTSCHALTER HINTEN ‘98
BRAKE LIGHT SWITCH REAR ‘98
1
70
545.11.008.000
BATTERIE 12V 1,2AH
BATTERY 12V 1,2AH
X
71
580.11.109.010
STECKSICHERUNG 10 A
FUSE 10 A
X
80*
503.11.080.100
BLINKERKABELSTR.VO.125-380 ‘99
FLAS.WIRINGHARN. FRONT 125-380
1
81
503.11.081.000
BLINKERKABELSTR.HI.125-380 ‘98
FLAS.WIRINGHARN. REAR 125-380
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-583.11.1
