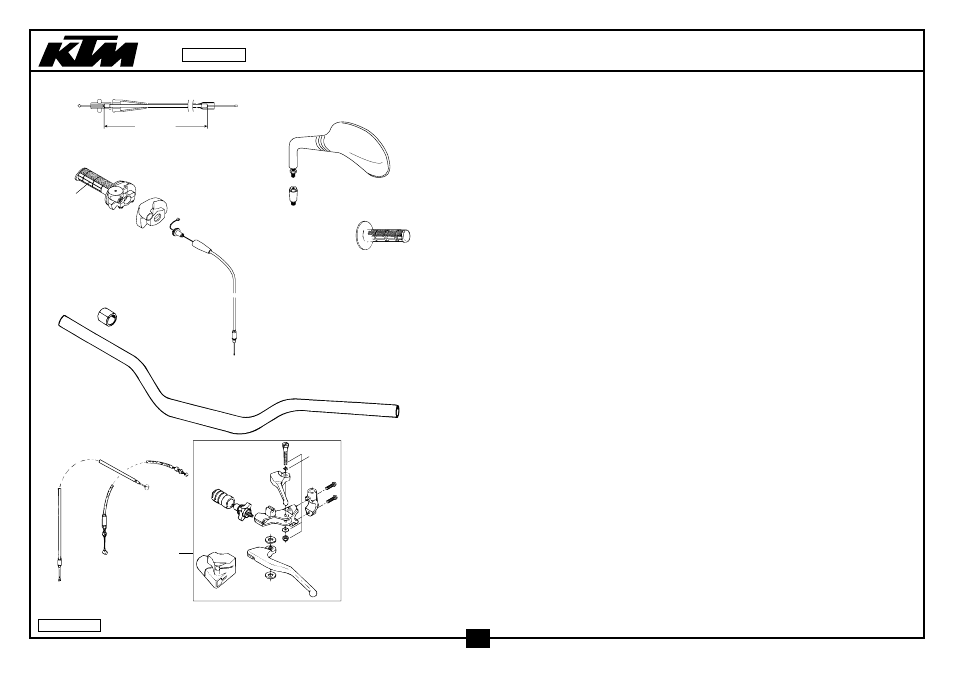

LENKER, ARMATUREN HANDLEBAR, CONTROLS 400/620 ‘99
90
94
40
48
42
43
46
49
45
45
44
41
47
3
1
CHOKE BETÄTIGUNG
SIEHE VERGASER!
CHOKE SYSTEM
SEE CARBURATOR!
17
10
11
12 14
14
28
29
735
99-583.02.1
7
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.02.001.300 ALU-LENKER SX,SC,ADVENTURE’97 ALU-HANDLEBAR SX,SC,ADVENT.’97 1
3 502.02.010.000 DISTANZBÜCHSE 22X28X22 PVC SPACER BUSHING 22X28X22PVC X
10* 583.02.010.300 GASDREHGRIFF DOMINO SXC’98 THROTTLE GRIP DOMINO SXC’98 1
11 502.02.003.000 DREHGRIFFÜBERZUG DOMINO SCHW. TWIST GRIP COVER DOMINO BLACK 1
12* 503.02.020.000 SCHUTZKAPPE DOMINO ‘97 PROTECTION COVER ‘97 1
14* 590.02.091.000 GASSEIL DOMINO 735MM SC ‘99 THROT.CABLE DOMINO 735MM SC’99 1
17 502.02.052.000 FESTGRIFF DOMINO SCHWARZ ‘95 FIXED GRIP DOMINO BLACK ‘95 1
28* 584.12.040.000 SPIEGEL LINKS LC4 ‘98 MIRROR L/S LC4 ‘98 1
—* 584.12.041.000 SPIEGEL RECHTS LC4 ‘98 MIRROR R/S LC4 ‘98 1
29* 584.12.040.050 ADAPTER FÜR SPIEGEL LC4 ‘98 SUPPORT FOR MIRROR ‘98 2
40 583.02.040.100 KUPPLUNGSHEBEL KPL. DOMINO ‘94 CLUTCH LEVER ASSY CPL.DOMINO 1
41 584.02.042.000 KUPPLUNGSHEBEL LOSE SILBER ‘97 CLUTCH LEVER LOOSE SILVER ‘97 1
42 583.02.126.000 FALTENBALG KUPPLUNGSHEBEL ‘95 CLUTCH LEVER BOOT ‘95 1
43 583.02.043.000 STELLSCHRAUBE KPL. M7 ADJUSTMENT SCREW CPL.M7 1
44 583.02.044.000 KLEMMSCHELLE SPIEGEL M10X1,25 CLAMP MIRROW M10X1,25 1
45 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
46 583.02.023.000 GELENKSTÜCK DOMINO JOINT DOMINO 1
47 583.02.047.000 DEKOHEBEL LOSE DECOMPRESSION LEVER LOOSE 1
48 583.02.048.000 SCHUTZKAPPE PROTECTING COVER 1
49 583.02.049.000 HEBELSCHRAUBE KPL. LEVER SCREW CPL. 1
90* 584.02.090.000 KUPPLUNGSSEIL 4T L=1115MM ‘99 CLUTCH CABLE 4T L=1115MM ‘99 1
94* 583.02.094.200 HANDDEKOSEIL L=693,5MM LC4 ‘99 DECOMPR. CABLE L=693,5 LC4 ‘99 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
