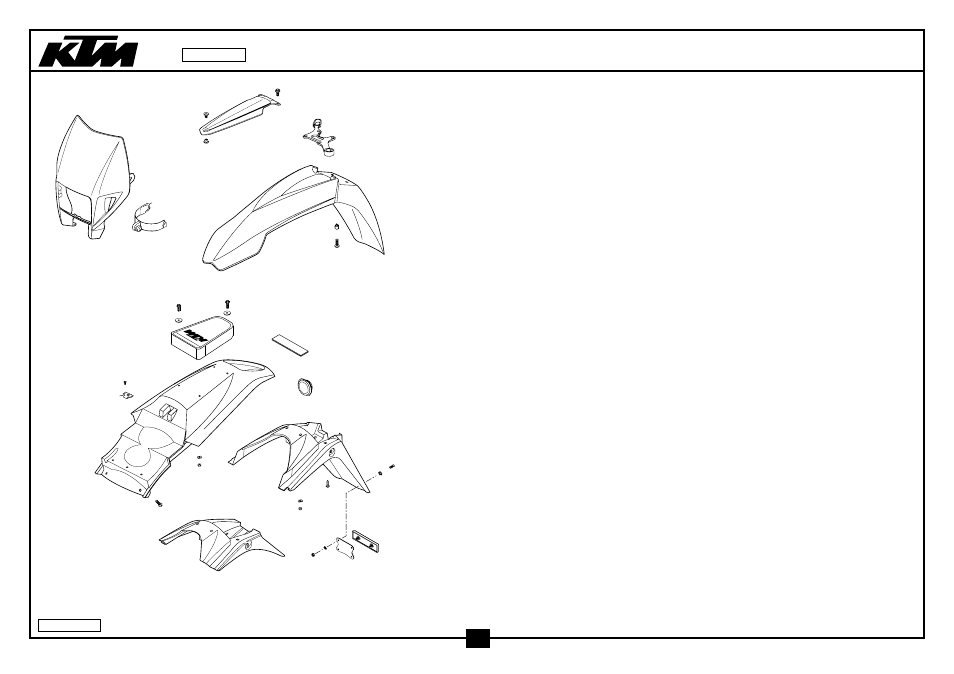

MASKE, KOTFLÜGEL
MASK, FENDERS
400/620 ‘99
52
55
1
10
9
2
20
3
4
5
7
18
80
81
14
35
36
40
11
16
3
23
25
26
27
21
22
24
28
28
29
27
27
29
99-583.08.2
20
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
503.08.001.000/04 SCHEIN.MASKE ORANGE EXC/EGS’99
H.LIGHT MASK ORANGE EXC/EGS’99
1
2
503.08.002.000
MASKENGUMMI UFO D=50MM ‘97
MASK RUBBER UFO D=50MM ‘97
2
3
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
4
4*
503.08.009.050
SCHRAUBE KOTFL.STR.M8X9 SW=17
SCREW FEND.BRACE M8X9 WS=17
1
5*
503.08.009.051
MUTTER KOTFL.STR. M8 SW=17
NUR FENDER BRACE M8 WS=17
1
7
0014 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
4
9*
503.08.009.100
KOTFLÜGELSTREBE SCHWARZ ‘99
FENDER BRACE BLACK ‘99
1
10*
503.08.010.100/04 KOTFLÜGEL VORNE ORANGE ‘99
FENDER FRONT ORANGE ‘99
1
11*
546.01.097.000
GUMMISTREIFEN 85X25X3 MM
RUBBER STRIP 85X25X3 MM
2
14*
584.08.014.100/90 KOTFLÜGEL HINTEN SILBER LC4’99
FENDER REAR SILVER LC4 ‘99
1
16
0017 060203
SONDERSCHRAUBE T60 M 6X20
SPECIAL SCREW T60 M 6X20
2
18*
503.08.019.000
TACHOWELLENFÜHRUNG 125-380 ‘98
SPEEDO.CABLE GUIDE 125-380 ‘98
1
20
502.08.020.000
DISTANZBÜCHSE 7X10X7,5
SPACER BUSHING 7X10X7,5
4
21*
583.12.078.000
WERKZEUGTASCHE SCHWARZ SC ‘99
TOOL BAG BLACK SC ‘99
1
22
0015 050163
SK.BUNDSCHRAUBE M 5X16 SW=8
HH COLLAR SCREW M 5X16 WS=8
2
23
400.06.006.000
FASSONSCHEIBE 6MM
WASHER 6MM
2
24
0015 050203
SK.BUNDSCHRAUBE M 5X20 SW=8
HH COLLAR SCREW M 5X20 WS=8
2
25
0966 050163
LI.SENKSCHRAUBE DIN0966-M 5X16
OVAL HEAD SCREW DIN0966-M 5X16
2
26
0125 050003
UNTERLEGSCHEIBE DIN0125-A 5,0
WASHER DIN0125-A 5,0
2
27
0985 050003
SS.MUTTER DIN0985-M 5
SELF LOCKING NUT DIN0985-M 5
6
28
510.06.097.000
SCHEIBE 6,4X21,8X1MM
WASHER 6,4X21,8X1MM
4
29
0021 050003
SCHEIBE DIN9021-A 5,3
WASHER DIN9021-A 5,3
4
35*
584.08.015.000
NUMMERTAFELTRÄGER SCHW. LC4’98
NUMB.PLATE CARRIER BLACK LC4
1
36*
583.08.015.100
NUMMERNTAFELTRÄGER SCHW. SC’99
NUMB.PLATE CARRIER BLACK SC’99
X
40*
584.14.040.050
GUMMITÜLLE FÜR KOTFLÜGEL HI.
RUBBER FOR FENDER REAR
1
52*
0016 035181
KUNSTSTOFFSCHR.KBL35X18 WN1411
PLASTIC SCREW KBL 35X18 WN1411
2
55
583.07.042.051
WIDERLAGER SCHNELLVERSCHLUSS
THRUST BEARING QUICK RELEASE
1
80*
584.12.080.000
RÜCKSTRAHLER ROT LC4 ‘98
REFLECTOR RED LC4 ‘98
1
81*
584.12.080.050
HALTERUNG FÜR RÜCKSTRAHLER
BRACKET FOR REFLECTOR
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
