G

u

id

a in

tro

d

u

tti

va

RQT8013

7

ITALI

A

N

O

FASE

1

Collegamenti

I collegamenti visualizzati in questa pagina sono solo degli esempi.

Prima di realizzare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi.

Le periferiche ed i cavi opzionali, salvo indicazione contraria, vengono venduti separatamente.

Se il televisore non dispone di un terminale Scart a 21 piedini (

➔ pag. 8)

RGB

Il termine si riferisce ai tre colori primari che compongono la luce, il rosso (R), il verde (G) ed il blu (B), oltre al metodo di riproduzione video che li utilizza.

Dividendo il segnale video in tre colori prima di trasmetterlo, il rumore viene ridotto permettendo di ottenere una qualità dell’immagine superiore.

Funzioni Q Link

Q Link offre una gamma di funzioni comode (per maggiori dettagli, vedere

➔ pag. 40). Se si fa uso della funzione Q Link, collegare al

televisore un cavo Scart a 21 piedini.

I seguenti sistemi di altri fabbricanti hanno funzioni simili alla Q Link di Panasonic. Per maggiori dettagli, consultare il manuale d’uso del

proprio televisore o il proprio rivenditore.

Q Link (marchio registrato di Panasonic)

DATA LOGIC (marchio registrato di Metz)

Easy Link (marchio registrato di Philips)

Megalogic (marchio registrato di Grundig)

SMARTLINK (marchio registrato di Sony)

Non collegare quest’unità attraverso un videoregistratore a cassette

I segnali video emessi dai videoregistratori a cassette vengono alterati dai sistemi di
protezione dei diritti d’autore e quindi la riproduzione video sullo schermo non ha luogo
normalmente.

Se si usa un televisore con videoregistratore incorporato, collegare i terminali di ingresso
al televisore e non al videoregistratore.

Se l’unità non viene utilizzata per lunghi periodi di

tempo

Per risparmiare corrente, scollegare la spina dalla presa della
corrente. Quest’unità consuma una piccola quantità di corrente,
anche quando è spenta [circa 3 W (modalità di risparmio energetico)].

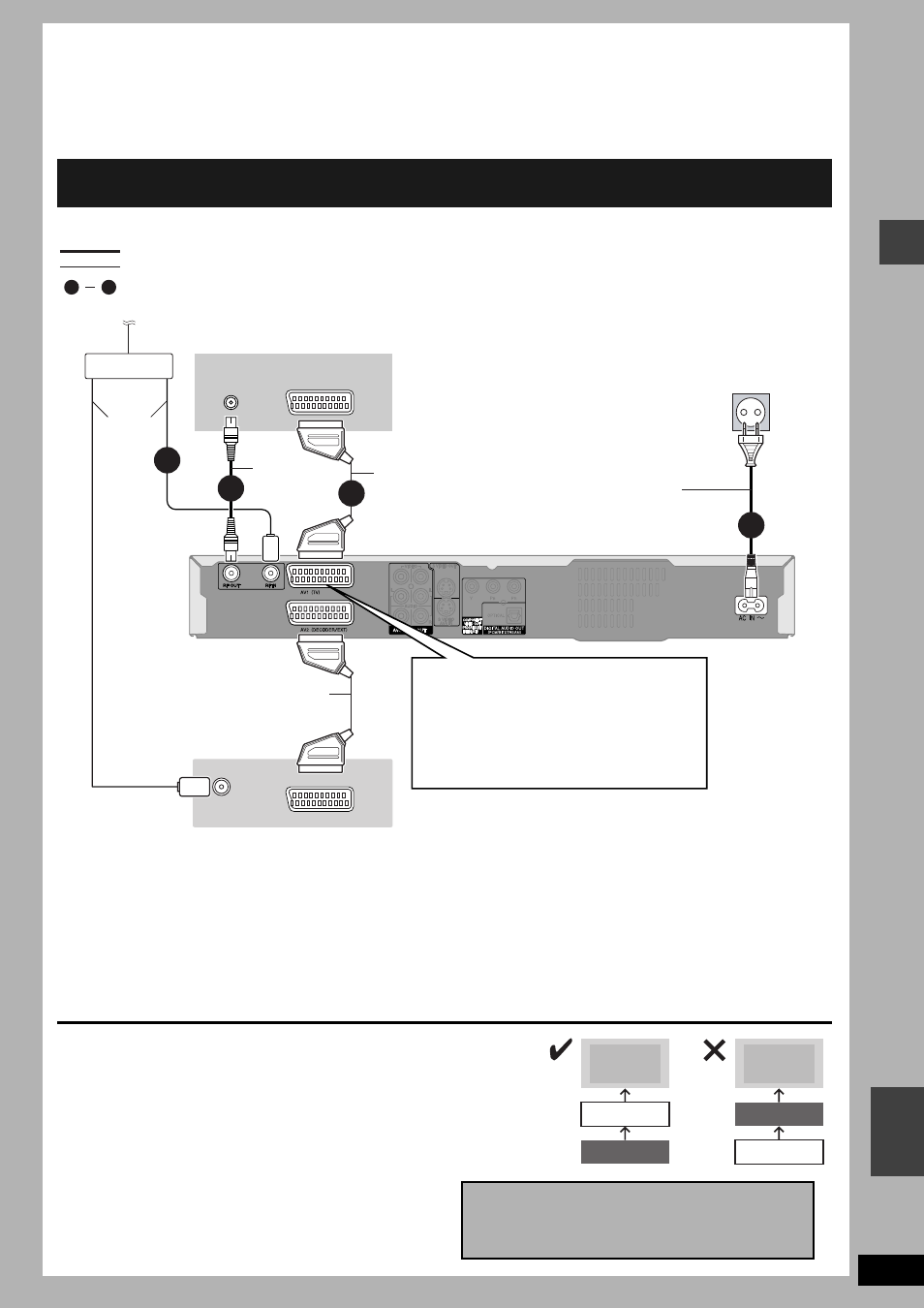

Collegamento di un televisore con terminale Scart da 21 piedini e di un

videoregistratore

VHF/UHF

RF IN

AV IN

VHF/UHF

RF IN

AV OUT

3

1

2

4

1

4

Pannello posteriore della televisione

Pannello posteriore di

questa unità

indica gli accessori inclusi.
indica gli accessori non inclusi.
sono collegamenti necessari. Collegare in ordine numerico.

Pannello posteriore del videoregistratore

Terminale AV1

Se il proprio televisore è munito di un ingresso RGB,
collegandolo con un cavo Scart a 21 piedini è possibile
visualizzare il segnale video RGB su questa unità (

➔ sotto).

Per emettere un segnale RGB , selezionare
“RGB ( senza componente )” da “Uscita AV1” nel
menu SETUP (

➔ pag. 34) dopo che la sintonizzazione

è stata completata (

➔ pag. 10, 11).

Cavo Scart da 21

piedini

Cavo

coassiale RF

Cavo di alimentazione CA
Collegare solo dopo che tutti
gli altri collegamenti sono
stati completati.

All’antenna

Cavo

antenna

Usare uno splitter se si desidera
collegare l’antenna anche al
videoregistratore.

Splitter

Alla presa della corrente
(CA a 220–240 V, 50 Hz)

Cavo Scart da 21 piedini

Televisione

Questa unità

Videoregist

Televisione

Videoregist

Questa unità

Prima di spostare quest’unità, controllare che non
contenga dischi.

Se questa operazione viene omessa, si rischia di
danneggiare seriamente il disco e quest’unità.
