Aansluiting
•
De beschreven aansluitingen van apparatuur zijn voorbeelden.
•
Zet alle apparatuur eerst uit voordat u aansluitingen gaan maken en lees de relevante bedieningshandleidingen.
•
Randapparatuur en als optie verkrijgbare kabels worden afzonderlijk verkocht tenzij anders vermeld.
Wanneer het TV-toestel geen 21-pins Scart-aansluiting heeft terminal ( ➔ pag. 8)
■ RGB
Dit verwijst naar de drie primaire kleuren van het licht, rood (R), groen (G) en blauw (B). Door het videosignaal ten behoeve van de verzending
in drie kleuren te verdelen, wordt ruis onderdrukt en dat levert beelden op van nog hogere kwaliteit.
■ Q Link-functies
Q Link biedt een reeks handige functies (zie voor nadere bijzonderheden ➔ pag. 40). Denk er aan dat een volledig bekabelde 21-pins
Scart-kabel moet worden aangesloten op het TV-toestel als u de Q Link-functie gebruikt.
De volgende systemen van andere fabrikanten vervullen functies die vergelijkbaar zijn met die van Q Link van Panasonic. Raadpleeg voor
bijzonderheden de gebruiksaanwijzing van uw TV-toestel of vraag advies aan uw leverancier.
•
Q Link (gedeponeerd handelsmerk van Panasonic)
•
DATA LOGIC (gedeponeerd handelsmerk van Metz)
•
Easy Link (gedeponeerd handelsmerk van Philips)
•
Megalogic (gedeponeerd handelsmerk van Grundig)
•
SMARTLINK (gedeponeerd handelsmerk van Sony)
■ Sluit de DVD-recorder niet aan via een videorecorder
Videosignalen die worden aangevoerd via videorecorders, ondervinden de invloed van
copyright-beveiligingssystemen en het beeld zal niet goed op het scherm van het
TV-toestel worden weergegeven.
•
In het geval van een TV-toestel met een ingebouwde videorecorder sluit u de
DVD-recorder aan op de ingangen aan de kant van het TV-toestel niet op die aan de
kant van de videorecorder.
■ Wanneer u de DVD-recorder lange tijd niet
gebruikt
Om energie te besparen trekt u de stekker uit het stopcontact. Dit
toestel gebruikt een kleine hoeveelheid energie, ook als het uitstaat
[ong. 3 W (Stroomspaarstand)].

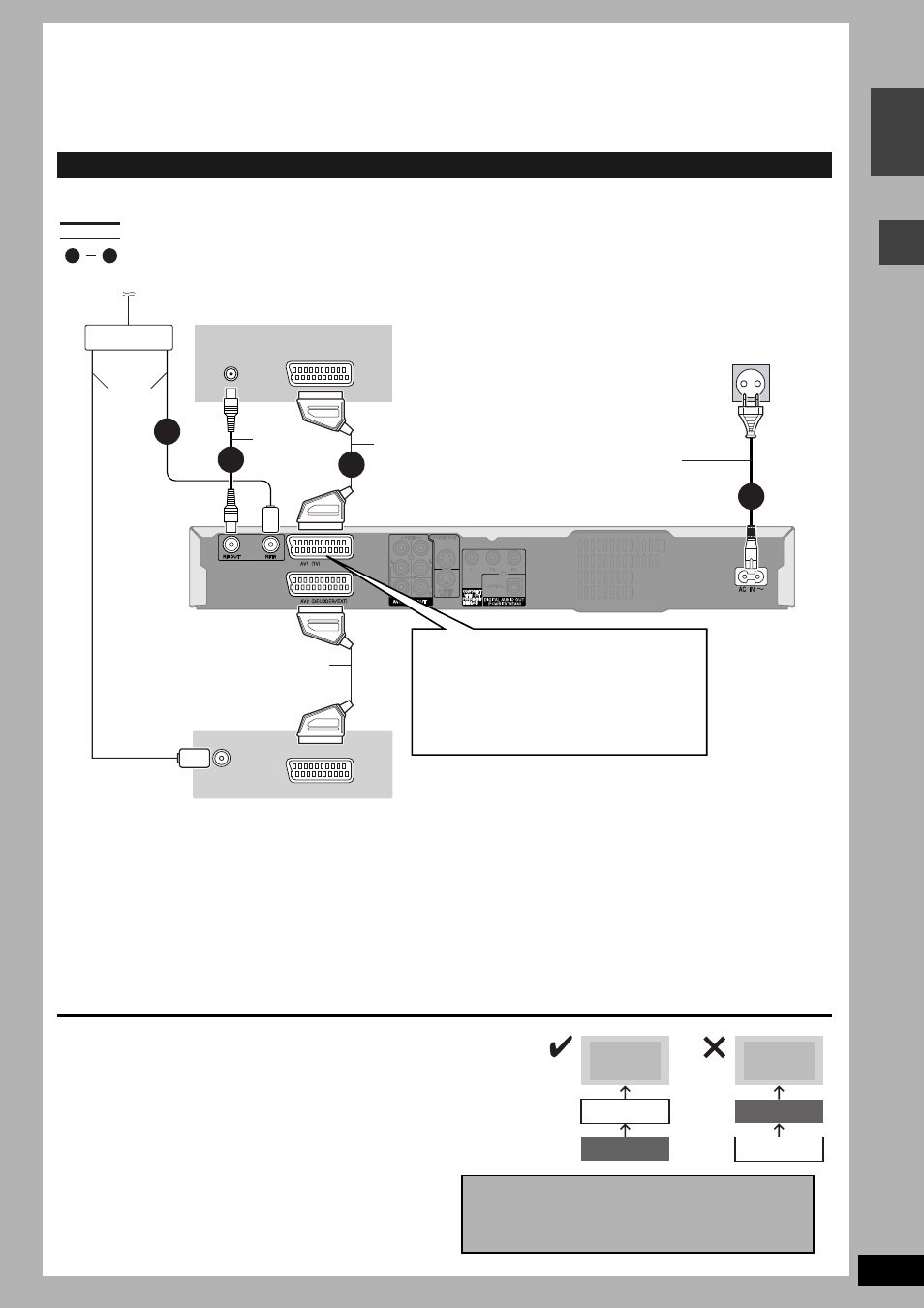

Een TV-toestel aansluiten met een 21-pins Scart-aansluiting en videorecorder
VHF/UHF
RF IN AV IN
VHF/UHF
RF IN
AV OUT
3
1
2
4
1 4
Achterpaneel van het TV-toestel
Het achterpaneel van dit toestel
duidt de meegeleverde accessoires aan.
duidt accessoires aan die niet worden meegeleverd.
zijn vereiste aansluitingen. Maak de aansluitingen in de genummerde volgorde.
Achterpaneel van de videorecorder
AV1-aansluiting
Als uw TV-toestel is voorzien van een RGB-ingang,
kunt u, als u een volledig bedrade 21-pins
Scart-kabel aansluit, videobeelden bekijken via de
RGB-uitgang op deze recorder ( ➔ hieronder).
Selecteer, als u een uitgaand RGB-signaal wilt
uitsturen, “RGB ( zonder component )” van
“AV1-output” in het menu SETUP ( ➔ pag. 34)
wanneer het afstemmen is voltooid ( ➔ pag. 10, 11).
Volledig bedrade 21-pins
Scart-kabel
RF
coaxiale
kabel
Netsnoer
Pas aansluiten als alle
andere aansluitingen zijn
gemaakt.
Naar de antenne
Antenne
draad
Gebruik een verdeler als u de
antenne op uw videorecorder
wilt aansluiten.
verdeler
Naar het stopcontact
(AC 220-240 V wisselstroom, 50 Hz)
21-pins Scart-kabel
TV-toestel
De DVD-recorder
Videorecorder
TV-toestel
Videorecorder
De DVD-recorder
Kijk voordat u het toestel verplaatst altijd eerst of
de DVD/CD-lade leeg is.
Als u dat niet doet, zou een ernstige beschadiging van
het schijfje of het toestel het gevolg kunnen zijn.
