Montage und Verdrahtung
3.3 Montage auf der Tragschiene

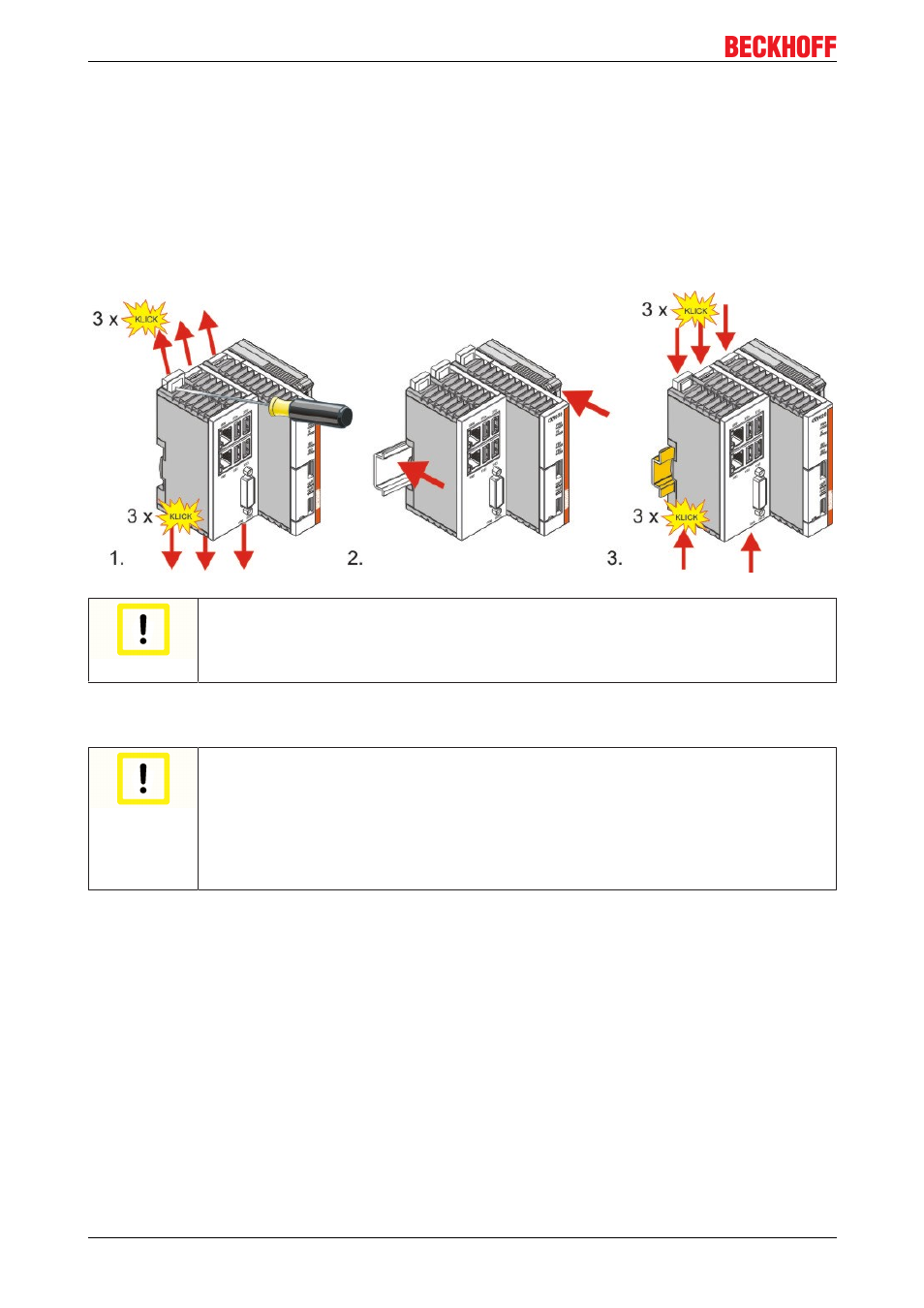

Aufrasten auf die Tragschiene
Der CX9020 kann einfach auf die Tragschiene aufgerastet werden. Dazu müssen die Riegel an der Ober­
und Unterseite entriegelt werden. Dann wird der Block einfach frontal auf die Tragschiene aufgesetzt und
leicht angedrückt bis die rechte Seite eingerastet ist. Dies wird durch ein vernehmliches Klicken angezeigt.
Dann werden die Riegel wieder eingerastet. Mit einem vernehmlichen Klicken wird das Einrasten der
einzelnen Riegel quittiert.
Achtung
Beschädigungen vermeiden!
Keine Gewalt oder zu großen Druck auf die Baugruppe ausüben!
Einbaulage
Achtung
Zulässige Einbaulage und Mindestabstände einhalten!
Das auf eine Hutschiene montierte CPU­Modul darf nur bis Umgebungstemperaturen von
55°C betrieben werden. Die Einbaulage muss so gewählt werden, dass die Kühlung durch
die Lüftungsöffnungen in vertikaler Richtung möglich ist. Die Bilder zeigen die erlaubte so­
wie zwei verbotene Einbaulagen. Beim Einbau ist ein Freiraum von jeweils 30 Millimetern
oberhalb und unterhalb einer CX9020 Gerätekombination erforderlich, um eine ausreichen­
de Belüftung des CPU­Grundmoduls und des Netzteils zu erreichen.
Aufgrund der hohen Leistung und der kompakten Bauform des CX9020­Systems kann es zu einer erhöhten
Wärmeentwicklung kommen. Diese Wärme wird durch ein passives Lüftungssystem abgeführt. Dieses
System erfordert allerdings eine korrekte Einbaulage. Lüftungsöffnungen befinden sich auf der
Gehäuseunter­ und Gehäuseoberseite. Daher muss das System waagerecht montiert werden. Auf diese
Weise kommt ein optimaler Luftstrom zustande.
