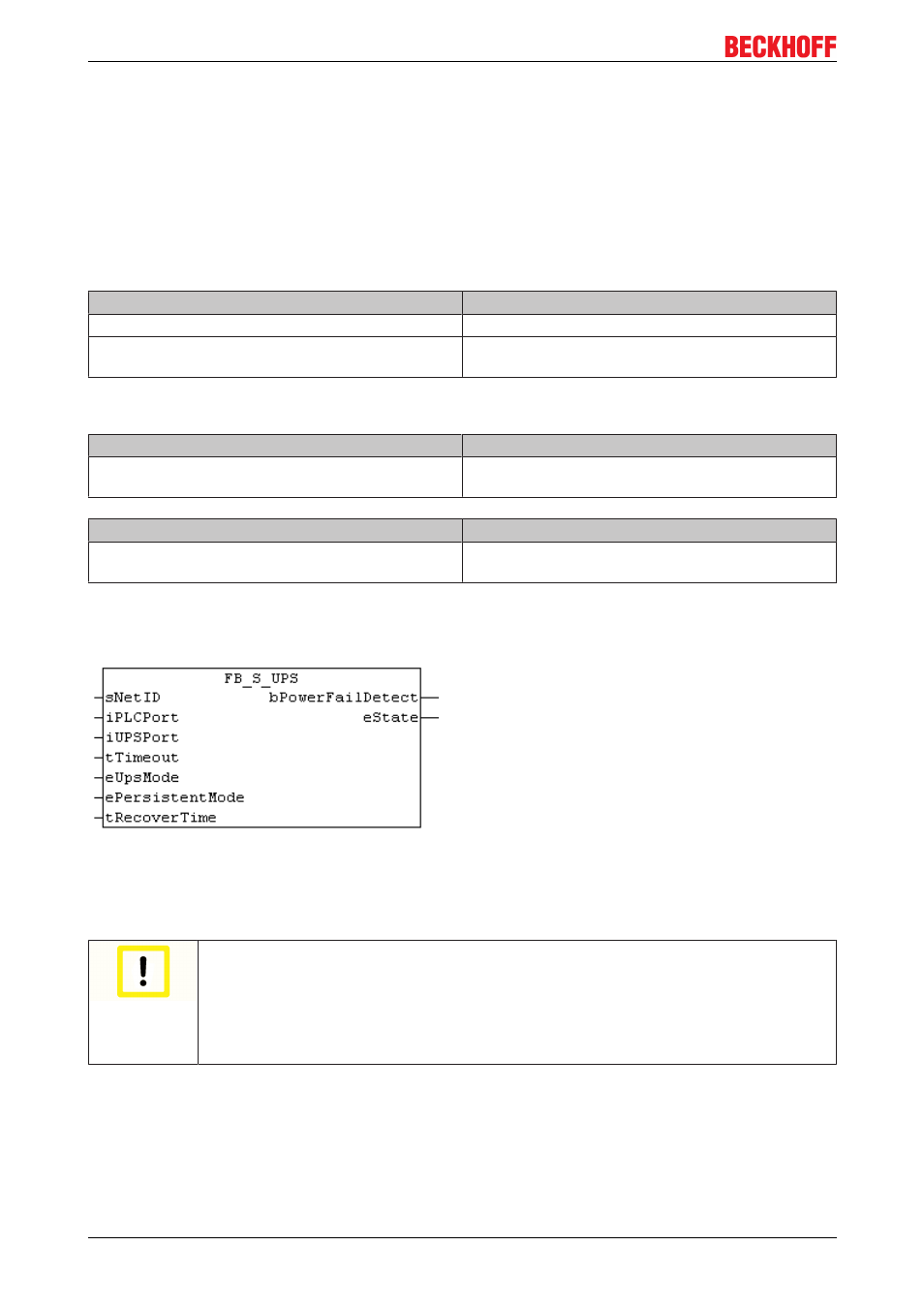

Inbetriebnahme/Konfiguration
4.2 1­Sekunden­USV
4.2.1 Übersicht
In der Bibliothek TcSUPS_CX9020_U900.lib sind Funktionen und Funktionsbausteine enthalten, die zur
Ansteuerung der Sekunden­USV nötig sind.
Funktionsbausteine
Name Beschreibung
FB_S_UPS_CX9020_U900 Baustein zur Ansteuerung der Sekunden­USV
FB_NT_QuickShutdown Interner Baustein für den QuickShutdown wird von
dem FB_S_UPS verwendet.
Funktionen
Name Beschreibung
F_GetVersionTcSUPS_CX9020_U900 Mit dieser Funktion können Versionsinformationen
der SPS­Bibliothek ausgelesen werden.
Komponente Version
TwinCAT auf dem Entwicklungsrechner und auf der
Steuerung TwinCAT 2.11R3 Build 2047 oder höher
4.2.1.1 FUNCTION_BLOCK FB_S_UPS_CX9020_U900
Um die Sekunden­USV aus der SPS anzusteuern kann der Funktionsbaustein FB_S_UPS_CX9020_U900
auf CXen mit Sekunden­USV verwendet werden. Hiermit können bei einem Spannungsausfall noch die
persistenten Daten gespeichert und ein QuickShutdown ausgeführt werden. Wenn möglich sollten die
Defaultwerte der INPUTs des FB_S_UPS_CX9020_U900 beibehalten werden.
Achtung
Datenverlust
Die Sekunden­USV kann bei Spannungsausfall nur für wenige Sekunden verwendet wer­
den, um persistente Daten zu speichern. Das Speichern der Daten muss im schnellen „Per­
sistent Modus“ "SPDM_2PASS" erfolgen, auch wenn es hier zu Echtzeitverletzungen kom­
men kann. Zum Speichern der persistenten Daten muss hinreichend Routerspeicher konfi­
guriert werden!
Für das Überbrücken von Spannungsausfällen hat die Sekunden­USV nicht genügend Kapazität. Das
Speichern kann nur auf der CFast­Karte erfolgen, da auch für den Betrieb einer Festplatte nicht genügend
USV­Kapazität vorhanden ist.
Im Modus eSUPS_WrPersistData_Shutdown (Standardeinstellung) wird nach dem Speichern der
persistenten Daten automatisch ein QuickShutdown ausgeführt.
