Montage und Verdrahtung

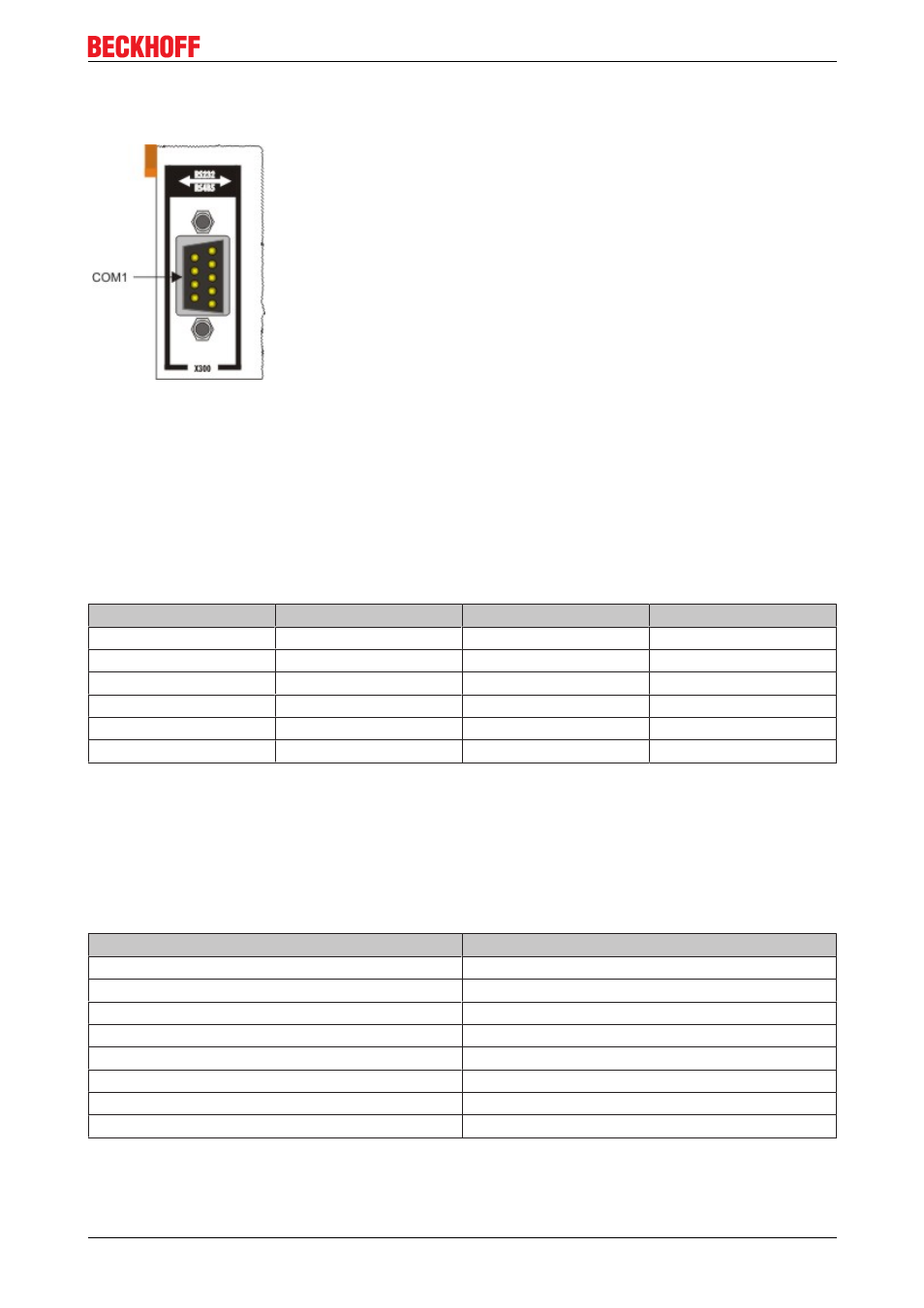

3.11 RS422/RS485­Anschlüsse (CX9020­N031)
Die Systemschnittstelle CX9020­N031 stellt eine RS422 bzw. RS 485 Schnittstelle, COM1 (X300), bereit. Sie
ist auf einer 9­poligen Sub­D Buchsenleiste ausgeführt. Sollte mehr als eine Schnittstelle benötigt werden,
so kann das System über den Klemmbus (K­ oder E­Bus) Busklemmen (KL/EL6021), die serielle
Schnittstellen bereitstellen erweitert werden. Die Pinbelegung wird unten auf der Seite dargestellt.
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit. Die Einstellung der Schnittstellenparameter
erfolgt über das Betriebssystem oder kann aus dem SPS­Programm heraus gesteuert werden.
COM Schnittstelle (Buchse)
Tab. 5: Pinbelegung COM Schnittstelle
PIN Signal Typ Beschreibung
2 TxD+ Data­Out + Transmit 422
3 RxD+ Data­In + Receive 422
5 GND Ground Ground
6 VCC VCC +5V
7 TxD­ Data­Out ­ Transmit 422
8 RxD­ Data­In ­ Receive 422
Für RS 485 muss Pin 2 und 3 ( Data +) sowie Pin7 und 8 (Data ­) verbunden werden.
Einstellung der Schnittstellen Parameter
Die Schnittstelle ist im Auslieferzustand wie folgt parametriert:
Tab. 6: RS485 ohne Echo, End­Point ( Terminiert) Standardeinstellung
Funktion Status
Echo on aus
Echo off an
Auto send on an
Always send on aus
Auto receive on an
Always receive on aus
Term on an
Term on an
