Seite 28
Montage und Verdrahtung
3.9

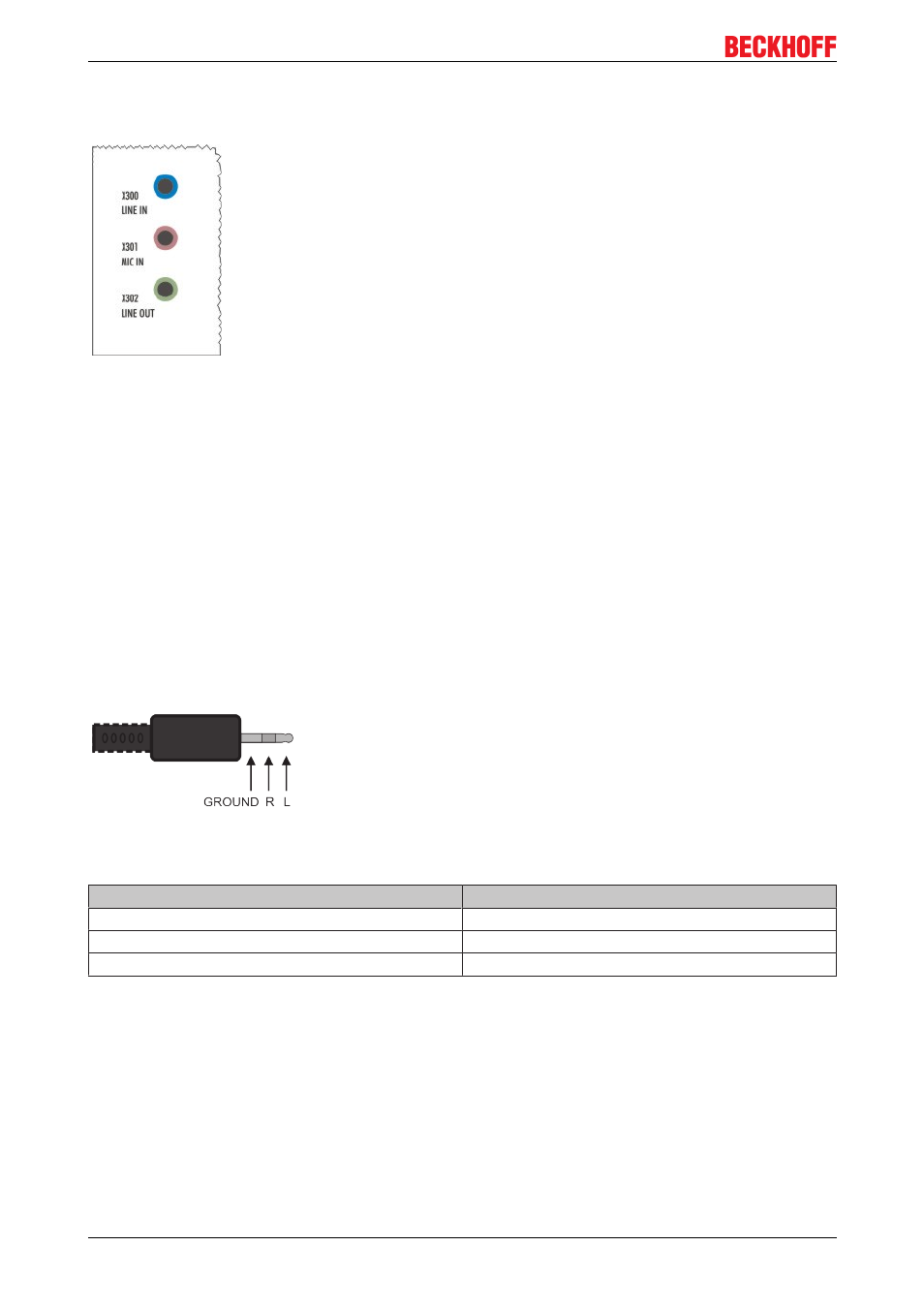

Audioschnittstelle (CX9020N020)
Diese Systemschnittstelle liefert Audioschnittstellen für das CX9020System. Es stehen zwei Eingänge
"LINE IN" (X300) und "MIC IN" (X301) zur Verfügung. Für die Ausgabe von Audiosignalen ist der "LINE
OUT" Anschluss (X302) vorgesehen. Hier kann auch ein Kopfhörer mit einer Leistung von max. 200 mW
angeschlossen werden. Auf die Audioschnittstellen wird über das Betriebssystem zugegriffen.
Die Buchsen haben eine Größe von 3,5 mm und sind für Klinkenstecker ausgelegt.
Standard / StereoBetrieb:
Im Standardbetrieb wird das Audiomodul im Stereomodus betrieben. Also Stereo Aus und Eingänge und ein
Einkanaleingang für das Mikrofon. Die Eingänge sind dann wie beschriftet zu beschalten. Die
Steckerbelegungen sind im Folgenden beschrieben.
Line In / Line Out StereoKlinkenstecker (X300 / X302):
Tab. 3: Pinbelegung Line In /Line Out:
Signal
Beschreibung
L
Linker Kanal
R
Rechter Kanal
Ground
Masse
Der linke Kanal wird über die Spitze des Klinkensteckers übertragen, der rechte Kanal über den ersten Ring.
Die übrige Hülse dient zur Erdung.
Mic In MonoKlinkenstecker (X301):
