Fehlerbehandlung und Diagnose
5.2

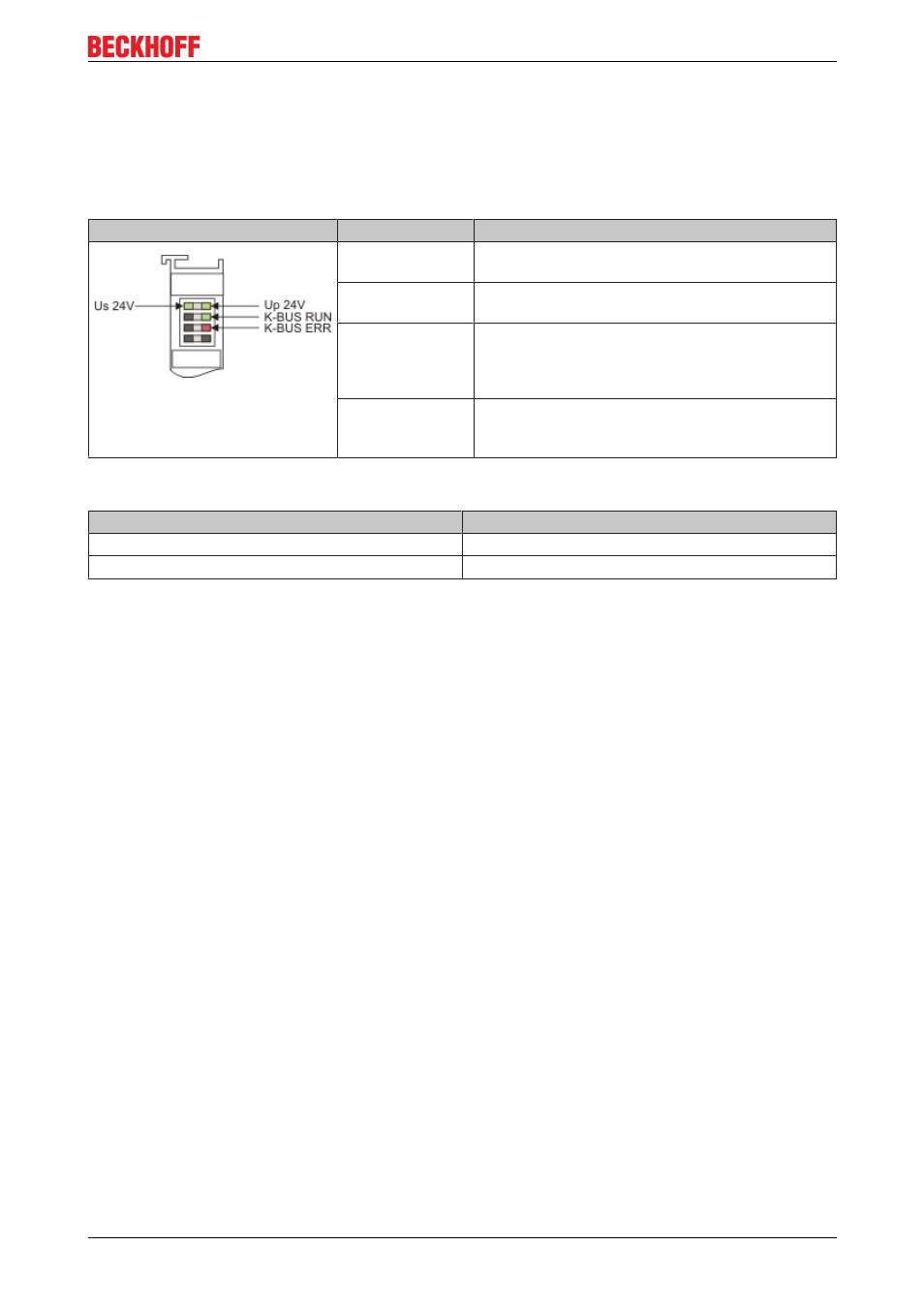

LEDs des Netzteils im KBusModus
Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen. Der
fehlerfreie Hochlauf wird durch das Verlöschen der roten LED „I/O ERR" signalisiert. Das Blinken der LED "I/
O ERR" zeigt einen Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der
Fehlercode ermittelt werden. Das ermöglicht eine schnelle Fehlerbeseitigung.
Anzeige
LED
Bedeutung
Us 24V
Spannungsversorgung für CPUModul Die LED
leuchtet grün bei korrekter Spannungsversorgung.
Up 24V
Spannungsversorgung für Klemmenbus. Die LED
leuchtet grün bei korrekter Spannungsversorgung.
KBUS RUN
Diagnose KBus Die grüne LED leuchtet, um den
fehlerfreien Betrieb anzuzeigen. Fehlerfrei
bedeutet, dass auch die Kommunikation mit dem
Feldbussystem fehlerfrei läuft.
KBUS ERR
Diagnose KBus Die rote LED blinkt zur
Fehleranzeige. Die rote LED blinkt mit zwei
unterschiedlichen Frequenzen.
Blinkcode der I/O Error LED
Schnelles Blinken
Start des Fehlercodes
Erste langsame Sequenz
Fehlercode
Zweite langsame Sequenz
Fehlerargument
